Наконечник НпИш 1,5-2,5 синий (100шт/упак) IEK
IEK · артикул UNL30-L19-A19
Изображение может отличаться от конкретного исполнения.
IEK

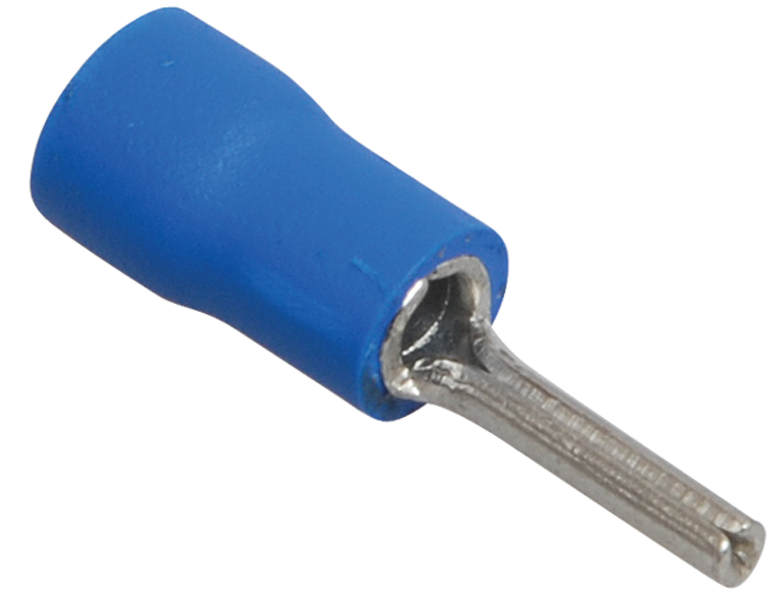

Наконечник НкИш 1,5-2,5 синий (100шт/упак) IEK
ИсточникКаталог IEK
КлассификацияEC001052
ДанныеНормализованы
Инженерная поддержка
Проверить наличие на tehpst.ru
Цена и наличие — в каталоге tehpst.ru, основного сайта компании «Техпоставка». Откроется его поиск по артикулу UNL11-L23-A27.
tehpst.site не принимает заказы и не публикует складские остатки.Номин напряжение400 В
Номин ток27 А
Общ длина23.5 мм
Температура эксплуатации-10...75 °C
Номин поперечное сечение1,5...2,5 мм²
ИзолированныйДа
Замены и аналоги
Описание и назначение
Наконечник предназначен для оконцевания опрессовкой медных проводов и последующего крепежа наконечников к клеммам электрического оборудования.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Класс EC001052.
Условия эксплуатации и безопасность 2
| Температура эксплуатации | -10...75 °C |
|---|---|
| Климатическое исполнениеданные поставщика | УХЛ3.1 |
Электрические и световые параметры 2
| Номин напряжение | 400 В |
|---|---|
| Номин ток | 27 А |
Материалы и конструкция 3
| Цвет изоляции | Синий/голубой |
|---|---|
| Материал | Медь |
| Материал изоляции | ПВХ (PVC) |
Классификация и назначение 1
| Форма фланца | Штыреобразная |
|---|
Прочие характеристики 2
| Изолированный | Да |
|---|---|
| В соотв с DIN | Нет |
Размеры и упаковка
Изделие
| Общ длина | 23.5 мм |
|---|---|
| Номин поперечное сечение | 1,5...2,5 мм² |
| Длина присоединительной частиданные поставщика | 13 мм |
| Макс диаметр кабеля по изоляцииданные поставщика | 5 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица ПАКЕТ ПРЯМОУГОЛЬНЫЙ | 1 упак | 0.08 × 0.06 × 0.02 см | 0.104 | 0.000211 | |
| Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ | 10 упак | 0.175 × 0.12 × 0.075 | 1.042 | 0.00211 | |
| TRANSPORTING ГОФРОКОРОБ | 120 упак | 0.38 × 0.18 × 0.37 м | 12.5 | 0.02532 |
-
Базовая единица ПАКЕТ ПРЯМОУГОЛЬНЫЙ
- В упаковке
- 1 упак
- Габариты
- 0.08 × 0.06 × 0.02 см
- Вес, кг
- 0.104
- Объём, м³
- 0.000211
- EAN / GTIN
-
Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ
- В упаковке
- 10 упак
- Габариты
- 0.175 × 0.12 × 0.075
- Вес, кг
- 1.042
- Объём, м³
- 0.00211
- EAN / GTIN
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 120 упак
- Габариты
- 0.38 × 0.18 × 0.37 м
- Вес, кг
- 12.5
- Объём, м³
- 0.02532
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 3; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 1
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подобранные позиции 1
Файлы производителя
Документы и файлы
Инструкции, сертификаты, каталоги и инженерные форматы, связанные с этой позицией.
Техническая документация 1
Инструкция или паспорт
Краткое руководство по эксплуатации
PDF · 1,9 МБ
Сертификаты и декларации 4
Сертификат или декларация
Декларация 004
PDF · 6,1 МБ
Сертификат или декларация
Отказное письмо 043
PDF · 12,3 МБ
Сертификат или декларация
Отказное письмо 123-ФЗ
PDF · 12,6 МБ
Сертификат или декларация
Сертификат 004
PDF · 1,0 МБ
Документы получены из официального каталога производителя и сохранены в инфраструктуре портала. Перед применением проверьте соответствие артикула и актуальность редакции.
