Наконечник НКИ 2-4 кольцо 1,5-2,5мм (20шт/упак) IEK
IEK · артикул UNL20-4-D25-4-4
Изображение может отличаться от конкретного исполнения.
IEK

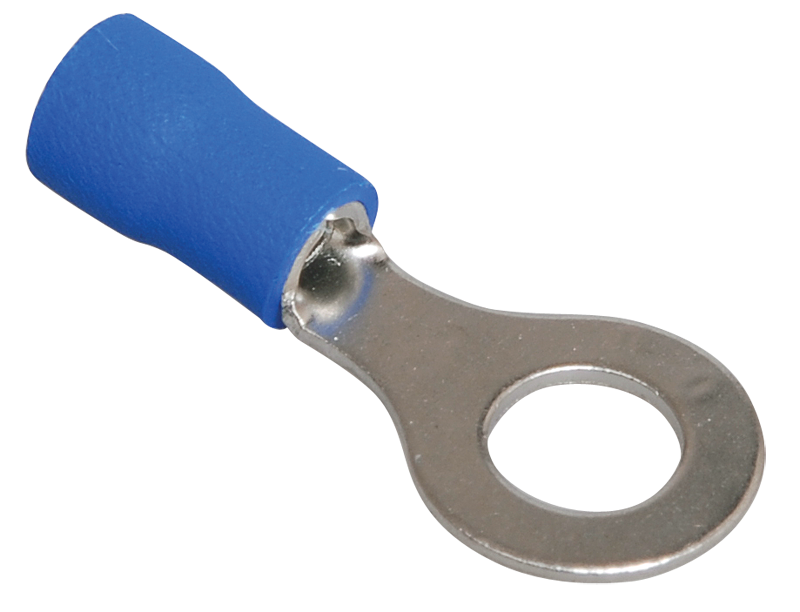

Наконечник НКИ 2-4 кольцо 1,5-2,5мм (100шт/упак) IEK
ИсточникКаталог IEK
КлассификацияEC001052
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин напряжение400
ИзолированныйДа
Номин ток27
Общ длина19.4
Форма фланцаКольцеобразная
Цвет изоляцииСиний/голубой
МатериалМедь
Температура эксплуатации-40...80
Описание и назначение
Наконечник кольцевой предназаначен для оконцевания опрессовкой проводов с медными жилами и используется при монтаже электрических узлов, где предусмотрено соответствующее контактное соединение на основе винтовой фиксации.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -40...80 |
|---|---|
| Климатическое исполнениеданные поставщика | УХЛ3.1 |
Электрические и световые параметры 2
| Номин напряжениеEF000002 | 400 |
|---|---|
| Номин токEF000227 | 27 |
Материалы и конструкция 3
| Цвет изоляцииEF001715 | Синий/голубой |
|---|---|
| МатериалEF002169 | Медь |
| Материал изоляцииEF008118 | ПВХ (PVC) |
Классификация и назначение 1
| Форма фланцаEF001339 | Кольцеобразная |
|---|
Прочие характеристики 2
| ИзолированныйEF000019 | Да |
|---|---|
| В соотв с DINEF007982 | Нет |
Размеры и упаковка
Изделие
| Общ длинаEF000369 | 19.4 |
|---|---|
| Метрический размер болта - МEF003649 | - |
| Номин поперечное сечениеEF005124 | 1,5...2,5 |
| Внутр размер присоед частиданные поставщика | 4.3 мм |
| Макс диаметр кабеля по изоляцииданные поставщика | 5 мм |
| Наружн размер присоед частиданные поставщика | 6.6 мм |
| Толщина контактной частиданные поставщика | 0.8 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица ПАКЕТ ПРЯМОУГОЛЬНЫЙ | 1 упак | 0.1 × 0.14 × 0.015 см | 0.07 | 0.000129 | |
| Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ | 15 упак | 0.175 × 0.115 × 0.075 м | 1.048 | 0.001509 | |
| TRANSPORTING ГОФРОКОРОБ | 180 упак | 0.165 × 0.38 × 0.37 м | 12.58 | 0.023199 |
-
Базовая единица ПАКЕТ ПРЯМОУГОЛЬНЫЙ
- В упаковке
- 1 упак
- Габариты
- 0.1 × 0.14 × 0.015 см
- Вес, кг
- 0.07
- Объём, м³
- 0.000129
- EAN / GTIN
-
Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ
- В упаковке
- 15 упак
- Габариты
- 0.175 × 0.115 × 0.075 м
- Вес, кг
- 1.048
- Объём, м³
- 0.001509
- EAN / GTIN
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 180 упак
- Габариты
- 0.165 × 0.38 × 0.37 м
- Вес, кг
- 12.58
- Объём, м³
- 0.023199
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 3; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 2
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Наконечник НКИ 2-4 кольцо 1,5-2,5мм (100шт/упак) GENERICA
IEK · артикул UNL20-D25-4-4-G
