REXANT

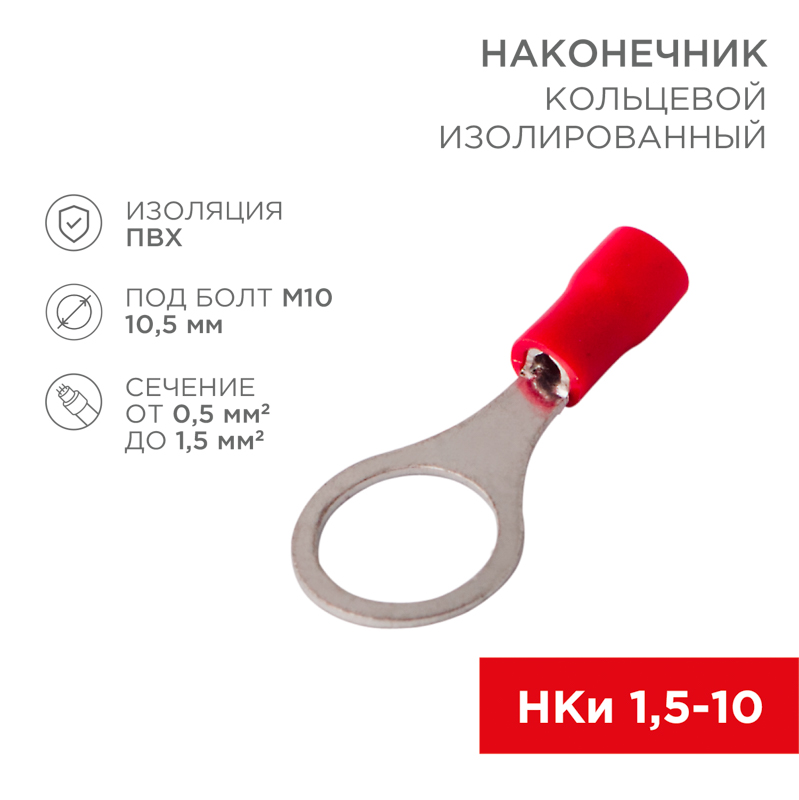

Наконечник кольцевой изолированный ø 10.5 мм 0.5-1.5 мм² (НКи 1.5-10) красный REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001052
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Макс. ток (Imax)19,0000 А
Номин поперечное сечение0.5–1.5 мм кв.
Защитное покрытие поверхностиЛужёный (-ая)
ИзоляцияПоливинилхлорид (ПВХ)
Форма фланцаКольцевая
МатериалМедь
Форма гильзы/муфтыКороткая
ИзолированныйДа
Описание и назначение
Кольцевой изолированный наконечник предназначен для подключения электрооборудования. Подключение осуществляется через контактное соединение на основе винтовой фиксации.
Наконечник используется для оконцевания многожильных медных проводов при монтаже мобильных электрических контактных соединений на подвижном составе или в других местах, где важна надежность соединения.
Применение наконечника ускоряет электромонтажные работы и позволяет многократно отсоединять и подключать провода к оборудованию.
Наконечник состоит из двух компонентов: металлического коннектора и защитного изолятора.
Металлический коннектор изготовлен из меди с поверхностным электролитическим лужением. Изолятор клеммы выполнен из ПВХ.
Обжатие производится специальными пресс-клещами поверх защитного изолятора (ht-301 H арт. 12-3014, 12-3014-4; ht-301 N арт. 12-3116; ht-301 W арт. 12-3021, 12-3021-4).
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Температура эксплуатацииEF002386 | -40–80 |
|---|---|
| Подходит для высокотемпературного кабеля (до 650)EF007812 | Нет |
| Форма гильзы/муфтыEF007866 | Короткая |
Электрические и световые параметры 2
| Макс. ток (Imax)EF000877 | 19,0000 А |
|---|---|
| Макс. токданные поставщика | 19 А |
Материалы и конструкция 10
| Защитное покрытие поверхностиEF000139 | Лужёный (-ая) |
|---|---|
| ИзоляцияEF000155 | Поливинилхлорид (ПВХ) |
| Цвет изоляцииEF001715 | Красный |
| МатериалEF002169 | Медь |
| Подходит для тонкожильных (многопроволочных) проводниковEF007804 | Да |
| Подходит для плоских проводниковEF007805 | Нет |
| Подходит для лаковой изоляцииEF007815 | Нет |
| Подходит для сплошных (однопроволочных) жилEF007816 | Нет |
| Подходит для многожильных (многопроволочных) проводниковEF007818 | Да |
| Подходит для круглых проводниковEF007820 | Да |
Классификация и назначение 4
| Форма фланцаEF001339 | Кольцевая |
|---|---|
| Классификация по AWG (Американская классификация проводов)EF004498 | 22–16 |
| Применениеданные поставщика | Оконцевание провода |
| Серияданные поставщика | Наконечник |
Прочие характеристики 4
| ИзолированныйEF000019 | Да |
|---|---|
| Для полностью защищенных соединенийEF001343 | Нет |
| Упаковка в рулон/лентуEF001714 | Нет |
| В соотв с DINEF007982 | Нет |

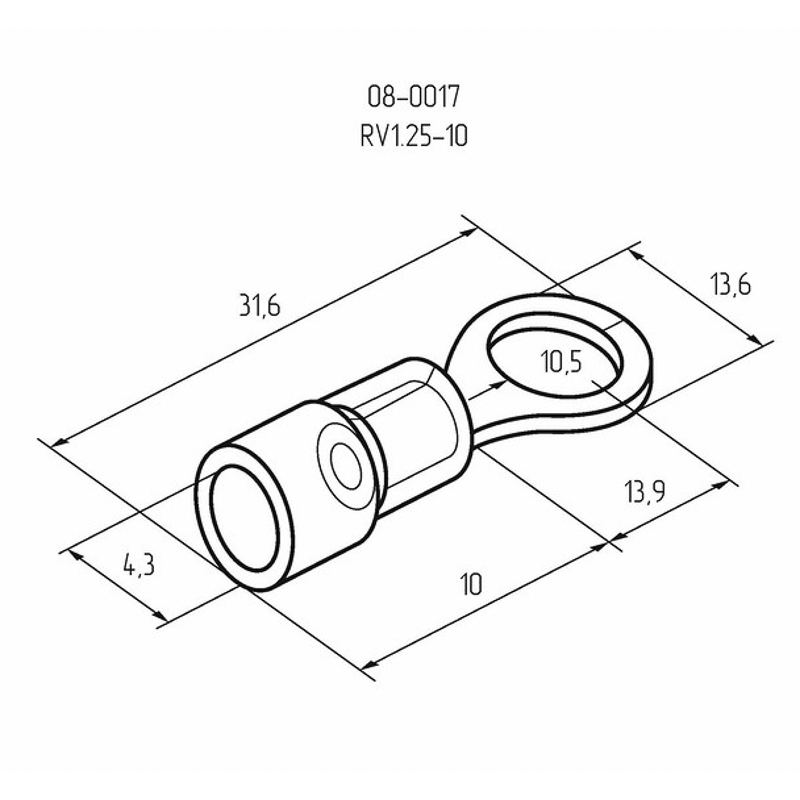

Размеры и упаковка
Изделие
| Метрический размер болта - МEF003649 | 10,0000 |
|---|---|
| Номин поперечное сечениеEF005124 | 0.5–1.5 мм кв. |
| Длина изделияданные поставщика | 3.16 см |
| Метрический размер болта (М..)данные поставщика | 10 в единицах производителя |
| Ширина изделияданные поставщика | 1.36 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 100 шт | 90 × 20 × 100 | 0.001 | — | |
| Групповая упаковка кор (16 000 шт) | 16000 шт | 42.3 × 37.4 × 25.3 см | 15.725 | 0.04 | |
| Групповая упаковка упак (800 шт) | 800 шт | 18.1 × 11.8 × 8 см | 0.746 | 0.002 | |
| Групповая упаковка спец упаковка упак (100 шт) | 100 шт | 11 × 10.1 × 2.9 | 0.086 | — |
-
Базовая единица шт
- В упаковке
- 100 шт
- Габариты
- 90 × 20 × 100
- Вес, кг
- 0.001
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (16 000 шт)
- В упаковке
- 16000 шт
- Габариты
- 42.3 × 37.4 × 25.3 см
- Вес, кг
- 15.725
- Объём, м³
- 0.04
- EAN / GTIN
-
Групповая упаковка упак (800 шт)
- В упаковке
- 800 шт
- Габариты
- 18.1 × 11.8 × 8 см
- Вес, кг
- 0.746
- Объём, м³
- 0.002
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (100 шт)
- В упаковке
- 100 шт
- Габариты
- 11 × 10.1 × 2.9
- Вес, кг
- 0.086
- Объём, м³
- —
- EAN / GTIN
