IEK

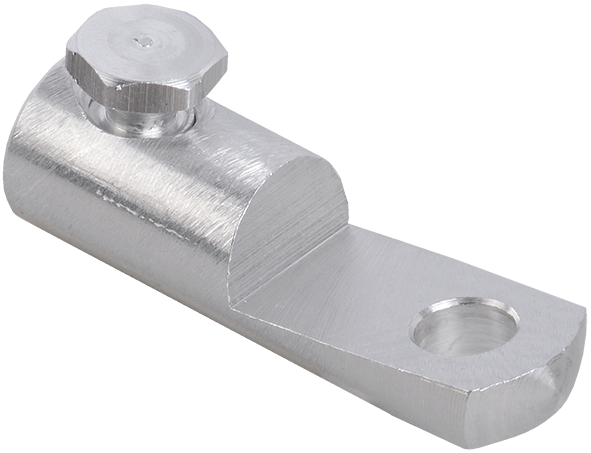

Наконечник болтовой НБ 16-25 1кВ IEK
ИсточникКаталог IEK
КлассификацияEC001054
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина16
Защитное покрытие поверхностиБез покрытия (голый)
Количество винтов или болтов1
Длина42
Цвет изоляцииПрочее
МатериалДюралюминиевый сплав
Температура эксплуатации-60...+80
Метрический размер болта - М10х1
Описание и назначение
Наконечники болтовые НБ предназначены для оконцевания алюминиевых жил проводов и кабелей, а также для присоединения к алюминиевым клеммам, шинам, зажимам и т.п. Наконечники изготавливаются из дюралюминиевых сплавов марки В95 и Д16Т1. Вид климатического исполнения наконечников – УХЛ3 ГОСТ 15150-69.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -60...+80 |
|---|
Электрические и световые параметры 1
| Рабочее напряжениеEF003983 | 1000 |
|---|
Материалы и конструкция 4
| Защитное покрытие поверхностиEF000139 | Без покрытия (голый) |
|---|---|
| Цвет изоляцииEF001715 | Прочее |
| МатериалEF002169 | Дюралюминиевый сплав |
| ИзоляцияEF007878 | Нет |
Монтаж и подключение 1
| Момент срыва головки болта при монтаж каб линийданные поставщика | 10 Нм |
|---|
Прочие характеристики 1
| Количество винтов или болтовEF000743 | 1 |
|---|
Размеры и упаковка
Изделие
| ШиринаEF000008 | 16 |
|---|---|
| ДлинаEF001438 | 42 |
| Метрический размер болта - МEF003649 | 10х1 |
| Макс поперечное сечение проводникаEF004969 | 25 |
| Номин поперечное сечениеEF005124 | 16...25 |
| Форма поперечного сеченияEF008024 | Однопроволочная/многопроволочная жила |
| Внутр размер присоед частиданные поставщика | 6 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | — | — | — | — | — |
| Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ | 20 шт | 0.1 × 0.1 × 0.05 см | 0.344 | 0.0005 | |
| TRANSPORTING ГОФРОКОРОБ | 900 шт | 0.365 × 0.31 × 0.17 м | 15.5 | 0.019236 |
