Наконечник медный ТМ 50-12-11 (50мм² - Ø11мм) (в упак. 5 шт.) REXANT
SDS_Group · артикул 07-5324-1
Изображение может отличаться от конкретного исполнения.
REXANT

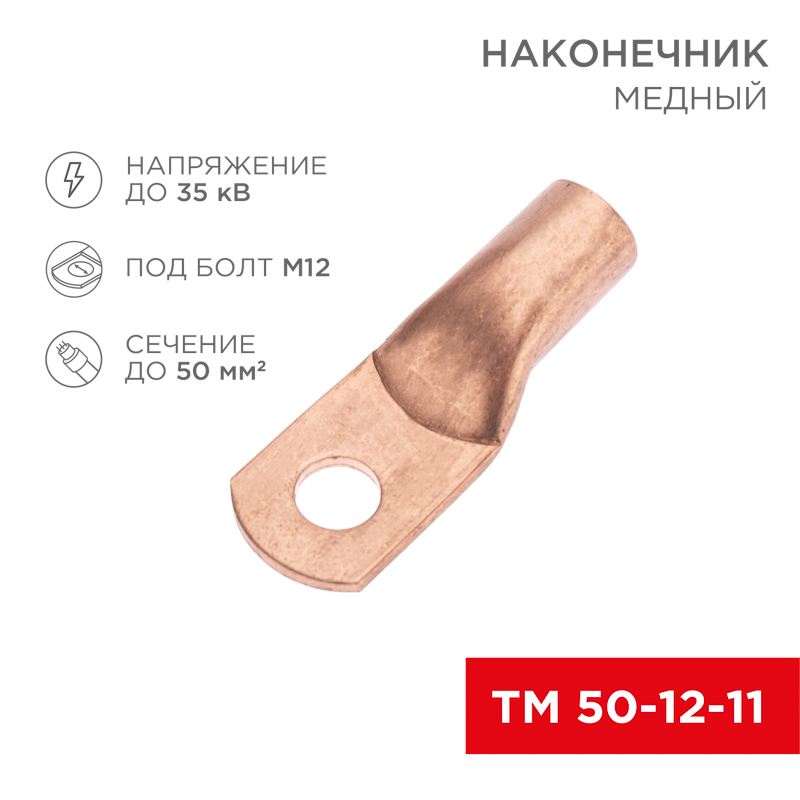

Наконечник медный ТМ 50-12-11 (50мм² - Ø11мм) (в упак. 50 шт.) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001051
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин поперечное сечение50 мм кв.
Защитное покрытие поверхностиБез покрытия (голый)
Угол соединения180° (по горизонтали)
Форма фланцаКольцевая
Класс проводникаКласс 2 (многопроволочная жила)
МатериалМедь
ИзолированныйНет
Количество монтажных отверстий1,0000
Описание и назначение

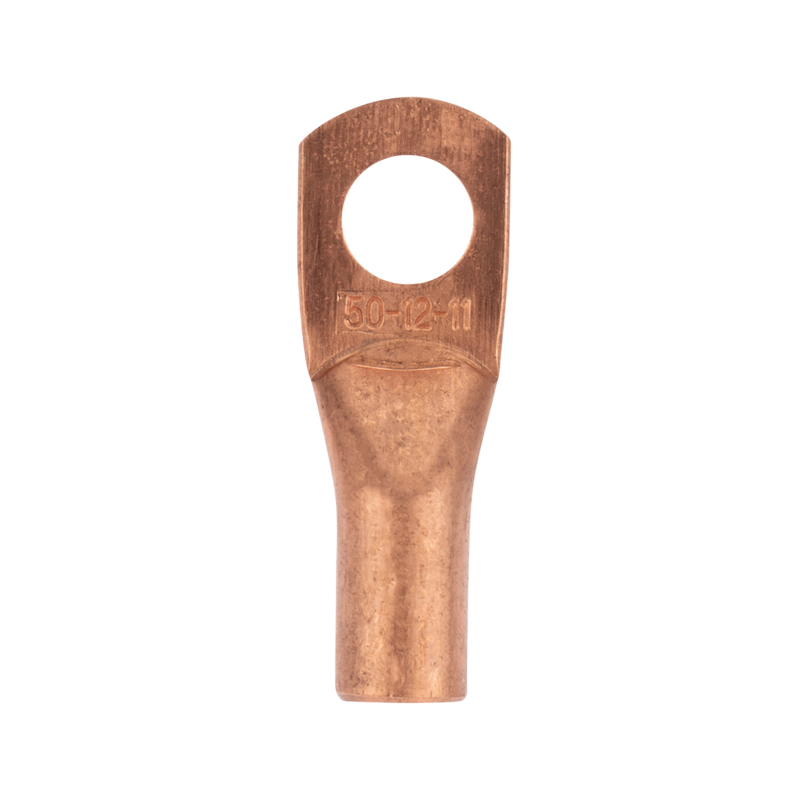

Наконечник ТМ 50-12-11 (50мм² - Ø11мм) REXANT предназначен для оконцевания опрессовкой медных кабелей и проводов.
Выполнен из высококачественной меди.
Структура обозначения:
Т — Труба — полуфабрикат, из которого изготовлен наконечник
М — Медь — материал, из которого изготовлен наконечник
50— номинальное сечение наконечника, мм²
12 — диаметр контактного стержня, мм
11— внутренний диаметр хвостовика, мм
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -40–80 |
|---|
Материалы и конструкция 3
| Защитное покрытие поверхностиEF000139 | Без покрытия (голый) |
|---|---|
| Класс проводникаEF001632 | Класс 2 (многопроволочная жила) |
| МатериалEF002169 | Медь |
Монтаж и подключение 1
| Количество монтажных отверстийEF001719 | 1,0000 |
|---|
Классификация и назначение 3
| Форма фланцаEF001339 | Кольцевая |
|---|---|
| Применениеданные поставщика | Оконцевание провода |
| Серияданные поставщика | Наконечник |
Прочие характеристики 4
| ИзолированныйEF000019 | Нет |
|---|---|
| Угол соединенияEF001338 | 180° (по горизонтали) |
| Со смотровым - контрольным отверстиемEF007970 | Нет |
| Узкий или тонкий фланецEF008044 | Нет |

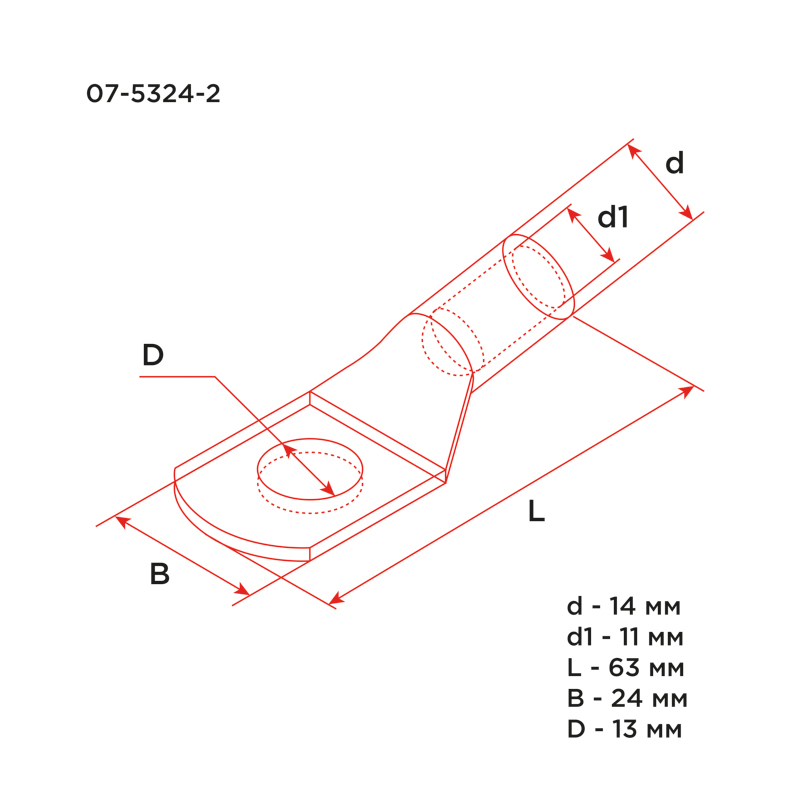

Размеры и упаковка
Изделие
| Номин поперечное сечениеEF001335 | 50 мм кв. |
|---|---|
| Метрический размер болта - МEF003649 | 12,0000 |
| Высота изделияданные поставщика | 1,4 см |
| Диаметр контактного стержня (отверстие под болт)данные поставщика | 12 мм |
| Длина изделияданные поставщика | 6,3 см |
| Ширина изделияданные поставщика | 2,4 см |

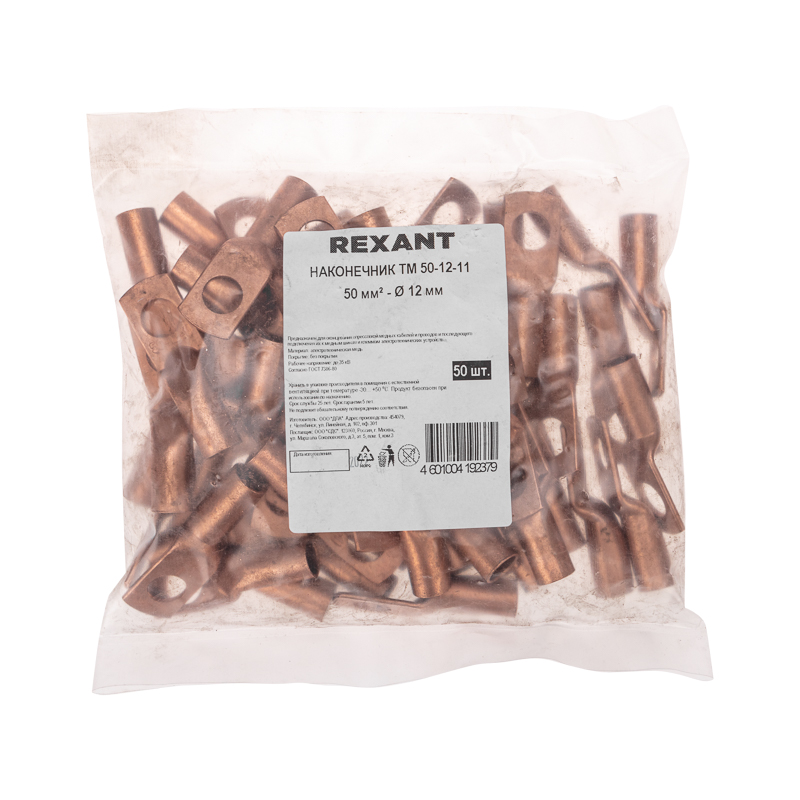

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 50 шт | 63 × 24 × 14 | 0.02 | — | |
| Групповая упаковка упак (50 шт) | 50 шт | 18.5 × 14.4 × 3.3 см | 1.01 | 0.001 |
-
Базовая единица шт
- В упаковке
- 50 шт
- Габариты
- 63 × 24 × 14
- Вес, кг
- 0.02
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (50 шт)
- В упаковке
- 50 шт
- Габариты
- 18.5 × 14.4 × 3.3 см
- Вес, кг
- 1.01
- Объём, м³
- 0.001
- EAN / GTIN
