Изображение может отличаться от конкретного исполнения.
REXANT

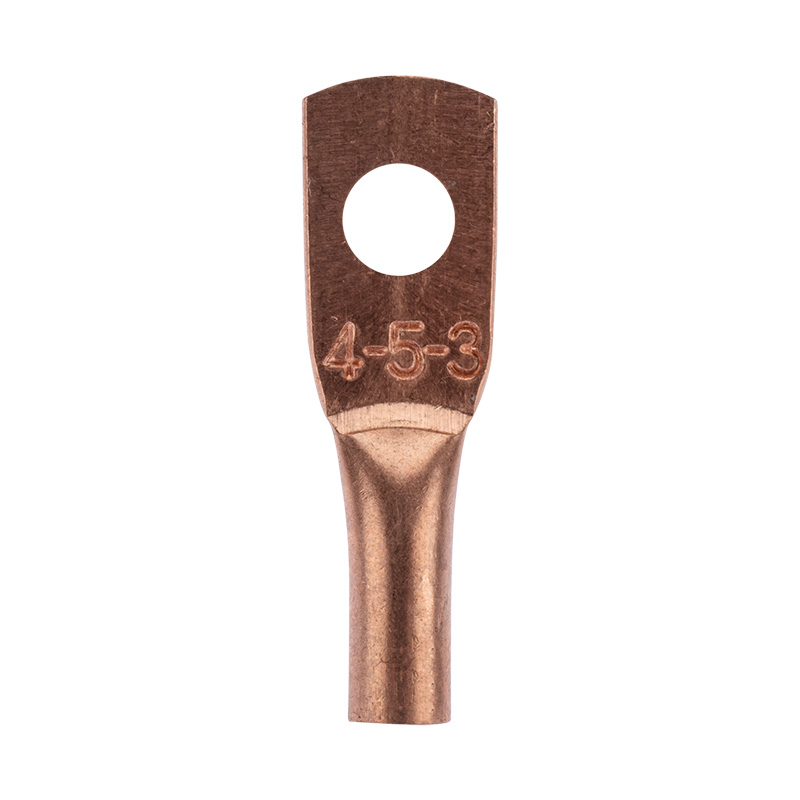

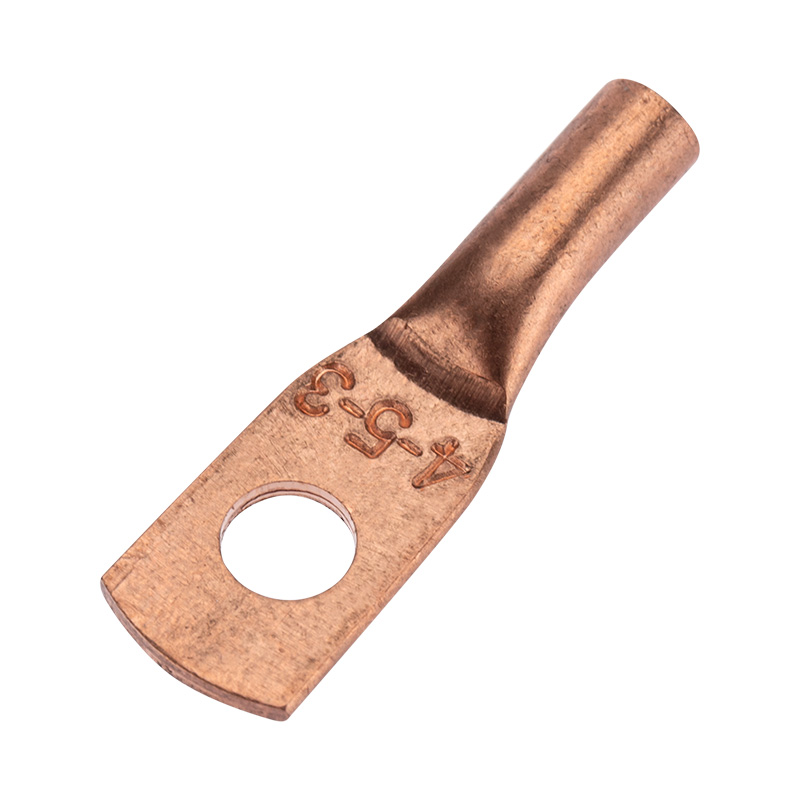

Наконечник медный ТМ 4-5-3 (4мм² - Ø5мм) (в упак. 100 шт.) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001051
ДанныеНормализованы
Инженерный маршрут
Запросить возможность поставки
Отправьте запрос — проверим доступность и срок по актуальным данным поставщика.
tehpst.site не принимает заказы и не публикует складские остатки.Номин поперечное сечение4,0000 мм кв.
Защитное покрытие поверхностиБез покрытия (голый)
Угол соединения180° (по горизонтали)
Форма фланцаКольцевая
Класс проводникаКласс 2 (многопроволочная жила)
МатериалМедь
ИзолированныйНет
Количество монтажных отверстий1,0000
Описание и назначение
Наконечник ТМ 4-5-3 (4мм² - Ø5мм) REXANT предназначен для оконцевания опрессовкой медных кабелей и проводов.
Выполнен из высококачественной меди.
Структура обозначения:
Т — Труба — полуфабрикат, из которого изготовлен наконечник
М — Медь — материал, из которого изготовлен наконечник
4 — номинальное сечение наконечника, мм²
5 — диаметр контактного стержня, мм
3 — внутренний диаметр хвостовика, мм
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Материалы и конструкция 3
| Защитное покрытие поверхностиEF000139 | Без покрытия (голый) |
|---|---|
| Класс проводникаEF001632 | Класс 2 (многопроволочная жила) |
| МатериалEF002169 | Медь |
Монтаж и подключение 1
| Количество монтажных отверстийEF001719 | 1,0000 |
|---|
Классификация и назначение 1
| Форма фланцаEF001339 | Кольцевая |
|---|
Прочие характеристики 4
| ИзолированныйEF000019 | Нет |
|---|---|
| Угол соединенияEF001338 | 180° (по горизонтали) |
| Со смотровым - контрольным отверстиемEF007970 | Нет |
| Узкий или тонкий фланецEF008044 | Нет |
Размеры и упаковка
Изделие
| Номин поперечное сечениеEF001335 | 4,0000 мм кв. |
|---|---|
| Метрический размер болта - МEF003649 | 5,0000 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 100 шт | 32 × 10 × 5 | 0.003 | — | |
| Базовая единица кор ( шт) | 1 шт | — | — | — | |
| Групповая упаковка упак (200 шт) | 200 шт | — | — | — | |
| Групповая упаковка упак (100 шт) | 100 шт | 13 × 10.5 × 3.6 | 0.3 | — |
-
