Наконечник медный ТМ 25-8-7 (25мм² - Ø8мм) (в упак. 100 шт.) REXANT
SDS_Group · артикул 07-5313-2
Изображение может отличаться от конкретного исполнения.
REXANT

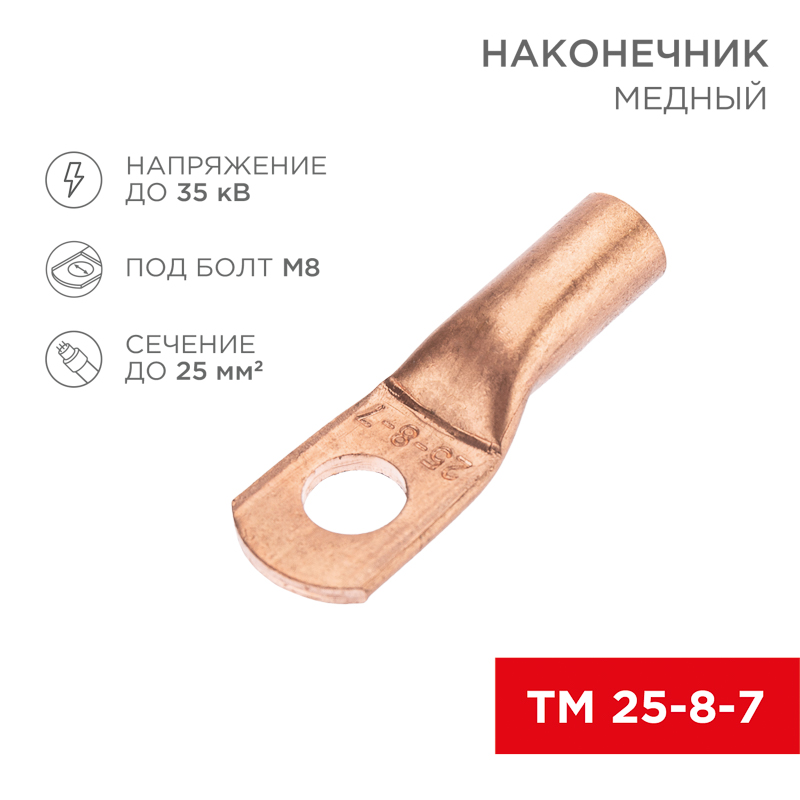

Наконечник медный ТМ 25-8-7 (25мм² - Ø8мм) (в упак. 5 шт.) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001051
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин поперечное сечение25 мм кв.
Защитное покрытие поверхностиБез покрытия (голый)
Угол соединения180° (по горизонтали)
Форма фланцаКольцевая
Класс проводникаКласс 2 (многопроволочная жила)
МатериалМедь
ИзолированныйНет
Количество монтажных отверстий1,0000
Описание и назначение

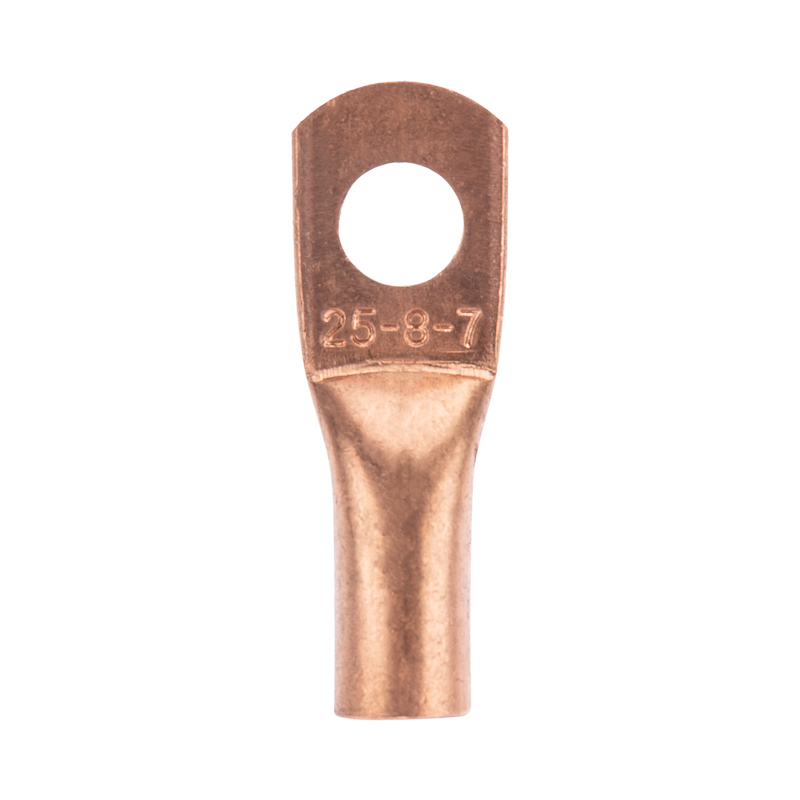

Наконечник ТМ 25-8-7 (25мм² - Ø8мм) REXANT используется для оконцевания медных проводов и кабелей методом опрессовки для последующего соединения проводника с оборудованием или шиной, которое осуществляется с помощью болтов.
Наконечник выполнен из высококачественной меди, благодаря чему обладает высокой электропроводностью, что обеспечивает стабильность работы и позволяет эффективно передавать электрический ток без потерь.
Структура обозначения:
Т — Труба — полуфабрикат, из которого изготовлен наконечник;
М — Медь — материал, из которого изготовлен наконечник;
25 — номинальное сечение наконечника, мм²;
8 — диаметр контактного стержня, мм;
7— внутренний диаметр хвостовика, мм.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -40–80 |
|---|
Материалы и конструкция 3
| Защитное покрытие поверхностиEF000139 | Без покрытия (голый) |
|---|---|
| Класс проводникаEF001632 | Класс 2 (многопроволочная жила) |
| МатериалEF002169 | Медь |
Монтаж и подключение 1
| Количество монтажных отверстийEF001719 | 1,0000 |
|---|
Классификация и назначение 3
| Форма фланцаEF001339 | Кольцевая |
|---|---|
| Применениеданные поставщика | Оконцевание провода |
| Серияданные поставщика | Наконечник |
Прочие характеристики 4
| ИзолированныйEF000019 | Нет |
|---|---|
| Угол соединенияEF001338 | 180° (по горизонтали) |
| Со смотровым - контрольным отверстиемEF007970 | Нет |
| Узкий или тонкий фланецEF008044 | Нет |

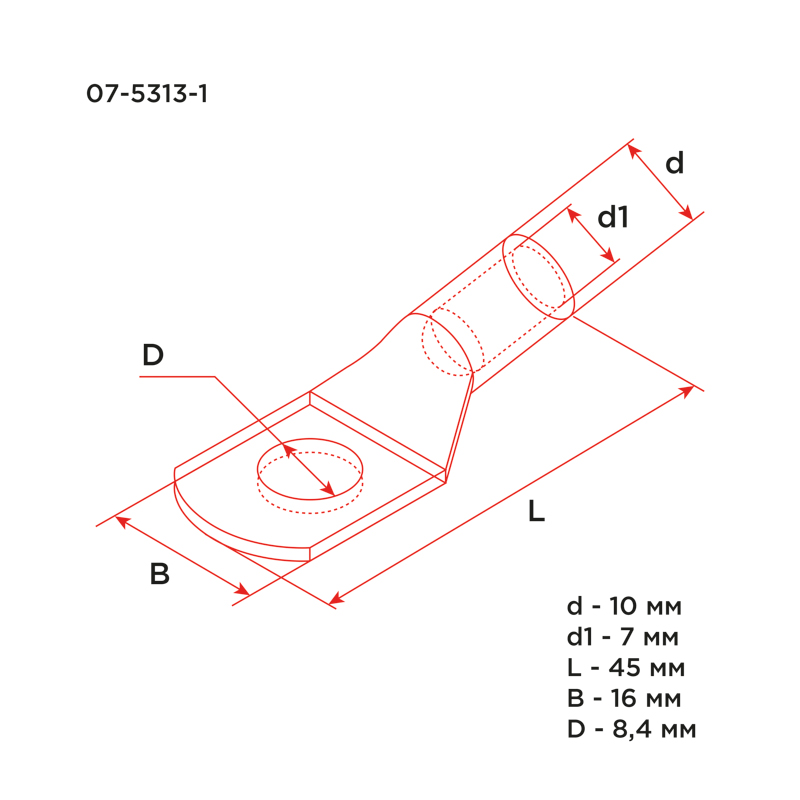

Размеры и упаковка
Изделие
| Номин поперечное сечениеEF001335 | 25 мм кв. |
|---|---|
| Метрический размер болта - МEF003649 | 8,0000 |
| Высота изделияданные поставщика | 1 см |
| Диаметр контактного стержня (отверстие под болт)данные поставщика | 8 мм |
| Длина изделияданные поставщика | 4,5 см |
| Ширина изделияданные поставщика | 1,6 см |

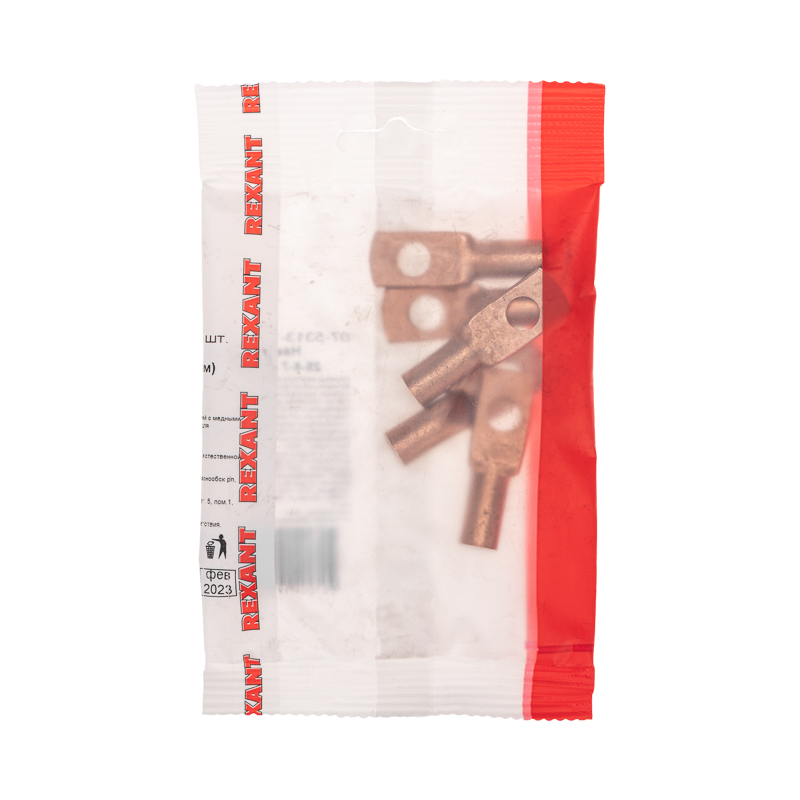

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 5 шт | 45 × 16 × 10 | 0.01 | — | |
| Групповая упаковка упак (5 шт) | 5 шт | 11.1 × 10.4 × 1.8 | 0.051 | — |
-
Базовая единица шт
- В упаковке
- 5 шт
- Габариты
- 45 × 16 × 10
- Вес, кг
- 0.01
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (5 шт)
- В упаковке
- 5 шт
- Габариты
- 11.1 × 10.4 × 1.8
- Вес, кг
- 0.051
- Объём, м³
- —
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 6; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 6
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Наконечник медный ТМ 25-8-7 (25мм² - Ø8мм) (в упак. 100 шт.) REXANT
SDS_Group · артикул 07-5313-2
Наконечник медный луженый ТМЛ 25–8–7 (25мм² - Ø8мм) ГОСТ 7386-80 (в упак. 10 шт.) REXANT
SDS_Group · артикул 07-5313-3
Наконечник медный луженый ТМЛ 25–8–7 (25мм² - Ø8мм) ГОСТ 7386-80 (в упак. 10 шт.) REXANT
SDS_Group · артикул 07-5313-3
Наконечник медный луженый ТМЛ 25–8–7 (25мм² - Ø8мм) ГОСТ 7386-80 (в упак. 100 шт.) REXANT
SDS_Group · артикул 07-5313-5
Наконечник медный луженый ТМЛ 25–8–7 (25мм² - Ø8мм) ГОСТ 7386-80 (в упак. 100 шт.) REXANT
SDS_Group · артикул 07-5313-5
