Наконечник медный ТМ 16-6-6 (16мм² - Ø6мм) (в упак. 5 шт.) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001051
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин поперечное сечение16 мм кв.
Защитное покрытие поверхностиБез покрытия (голый)
Угол соединения180° (по горизонтали)
Форма фланцаКольцевая
Класс проводникаКласс 2 (многопроволочная жила)
МатериалМедь
ИзолированныйНет
Количество монтажных отверстий1,0000
Описание и назначение

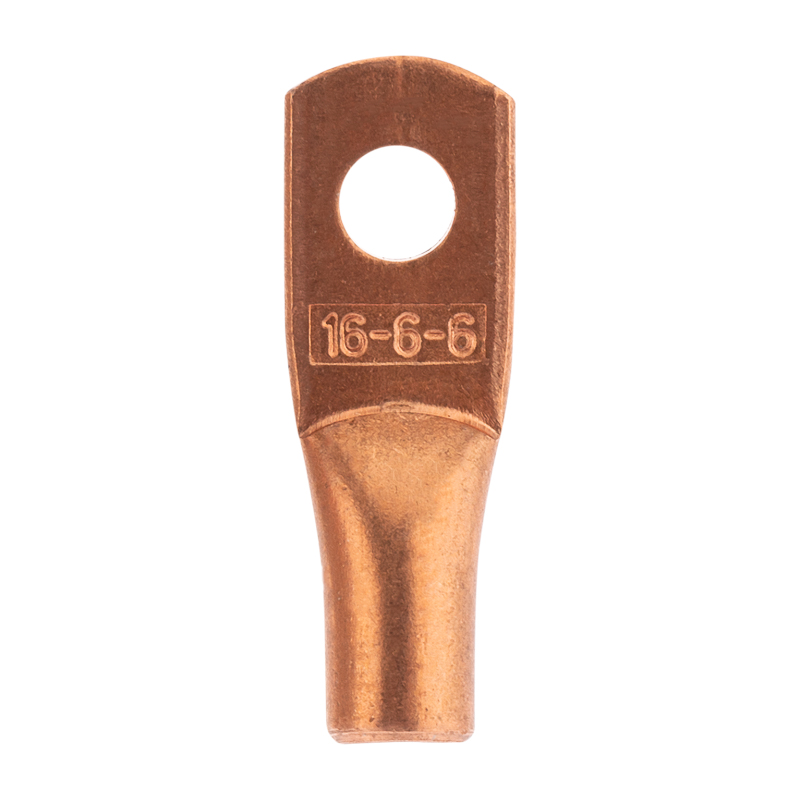

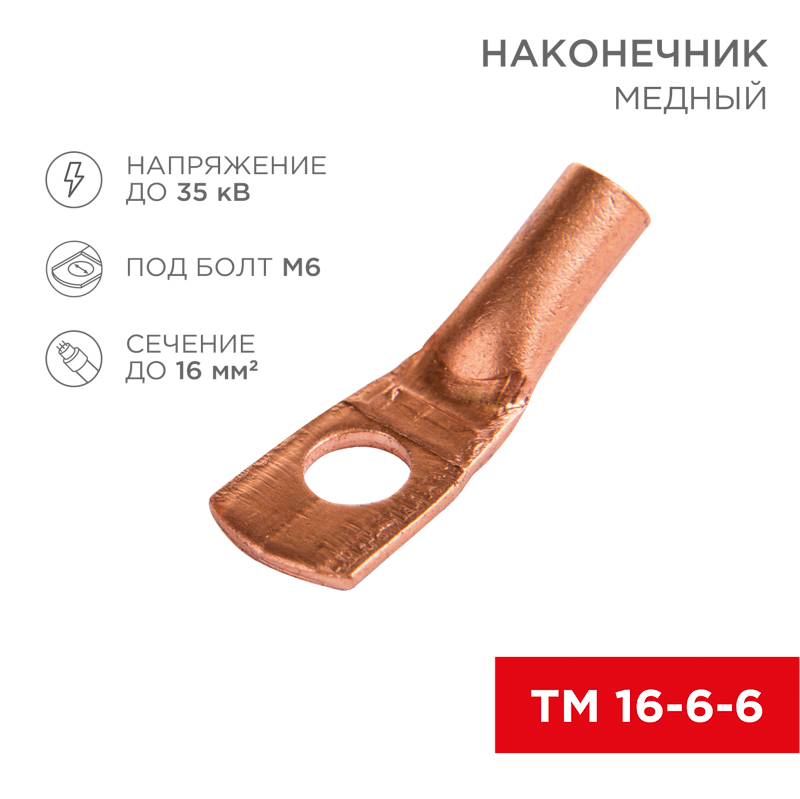

Наконечник ТМ 16-6-6 (16мм² - Ø6мм) REXANT предназначен для оконцевания опрессовкой медных кабелей и проводов.
Выполнен из высококачественной меди.
Структура обозначения:
Т — Труба — полуфабрикат, из которого изготовлен наконечник
М — Медь — материал, из которого изготовлен наконечник
10— номинальное сечение наконечника, мм²
6 — диаметр контактного стержня, мм
6 — внутренний диаметр хвостовика, мм
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -40–80 |
|---|
Материалы и конструкция 3
| Защитное покрытие поверхностиEF000139 | Без покрытия (голый) |
|---|---|
| Класс проводникаEF001632 | Класс 2 (многопроволочная жила) |
| МатериалEF002169 | Медь |
Монтаж и подключение 1
| Количество монтажных отверстийEF001719 | 1,0000 |
|---|
Классификация и назначение 3
| Форма фланцаEF001339 | Кольцевая |
|---|---|
| Применениеданные поставщика | Оконцевание провода |
| Серияданные поставщика | Наконечник |
Прочие характеристики 4
| ИзолированныйEF000019 | Нет |
|---|---|
| Угол соединенияEF001338 | 180° (по горизонтали) |
| Со смотровым - контрольным отверстиемEF007970 | Нет |
| Узкий или тонкий фланецEF008044 | Нет |

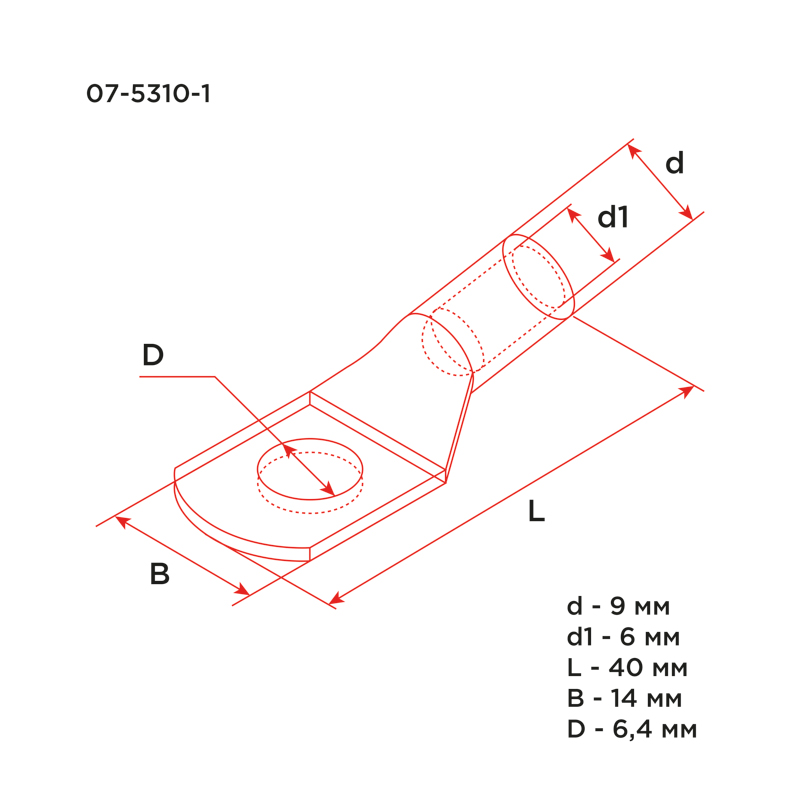

Размеры и упаковка
Изделие
| Номин поперечное сечениеEF001335 | 16 мм кв. |
|---|---|
| Метрический размер болта - МEF003649 | 6,0000 |
| Высота изделияданные поставщика | 0,9 см |
| Диаметр контактного стержня (отверстие под болт)данные поставщика | 6 мм |
| Длина изделияданные поставщика | 4 см |
| Ширина изделияданные поставщика | 1,4 см |

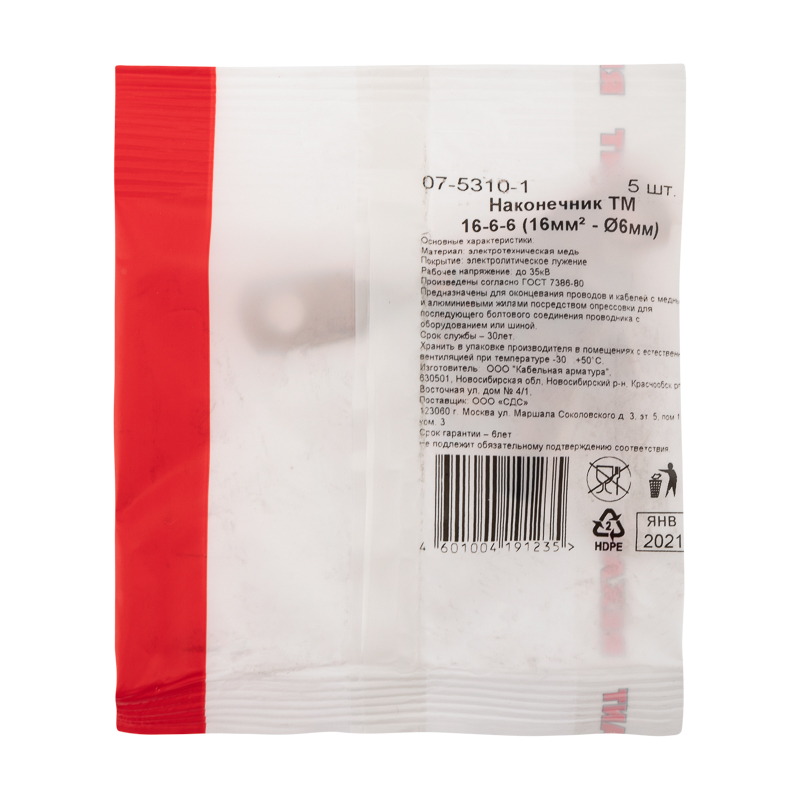

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 5 шт | 40 × 14 × 9 | 0.008 | — | |
| Групповая упаковка упак (5 шт) | 5 шт | 12.4 × 9.6 × 1.8 | 0.042 | — |
-
Базовая единица шт
- В упаковке
- 5 шт
- Габариты
- 40 × 14 × 9
- Вес, кг
- 0.008
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (5 шт)
- В упаковке
- 5 шт
- Габариты
- 12.4 × 9.6 × 1.8
- Вес, кг
- 0.042
- Объём, м³
- —
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 2; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 2
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Наконечник медный ТМ 16-6-6 (16мм² - Ø6мм) (в упак. 100 шт.) REXANT
SDS_Group · артикул 07-5310-2
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
Файлы производителя
Документы и файлы
Инструкции, сертификаты, каталоги и инженерные форматы, связанные с этой позицией.
Сертификаты и декларации 1
Сертификат или декларация
Отказное
PDF · 211,5 КБ
