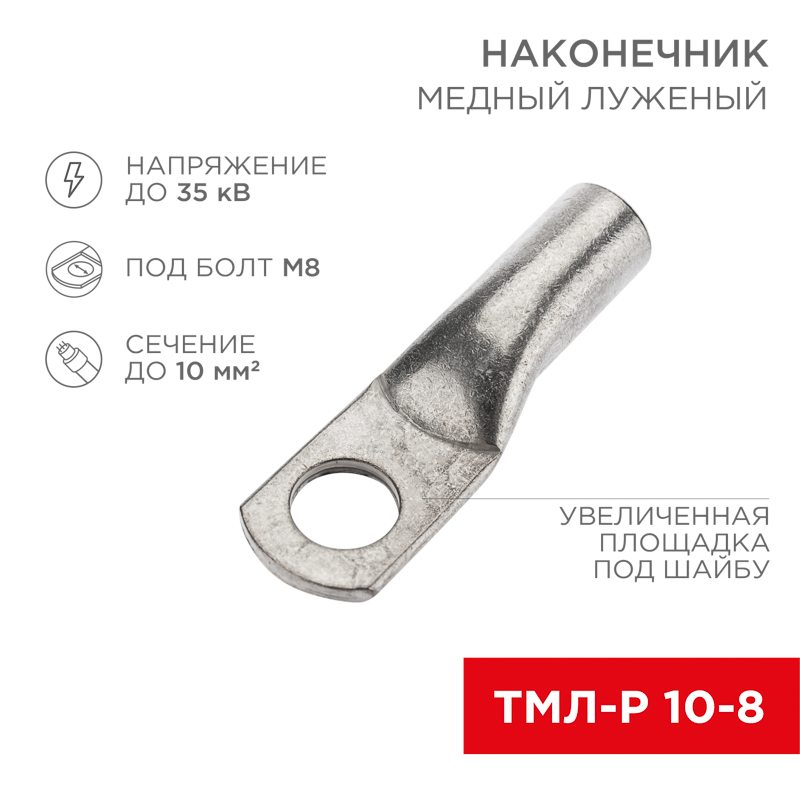

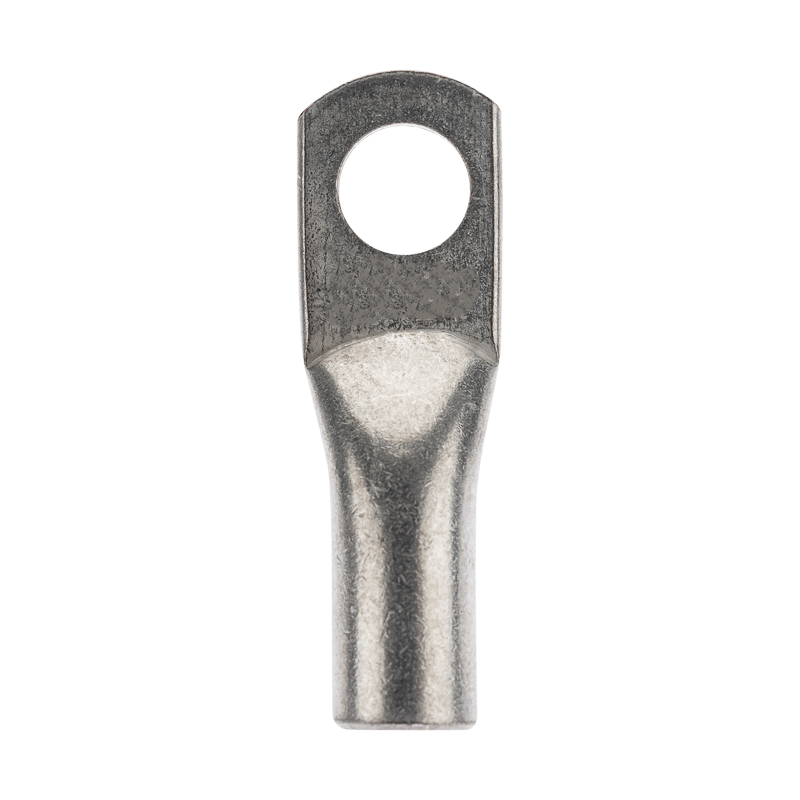

Наконечник медный луженый ТМЛ-Р 10–8 (10мм² - Ø8мм) (в упак. 5 шт.) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001051
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин поперечное сечение10 мм кв.
Защитное покрытие поверхностиЛужёный (-ая)
Угол соединения180° (по горизонтали)
Форма фланцаКольцевая
Класс проводникаКласс 2 (многопроволочная жила)
МатериалМедь
ИзолированныйНет
Количество монтажных отверстий1,0000
Описание и назначение

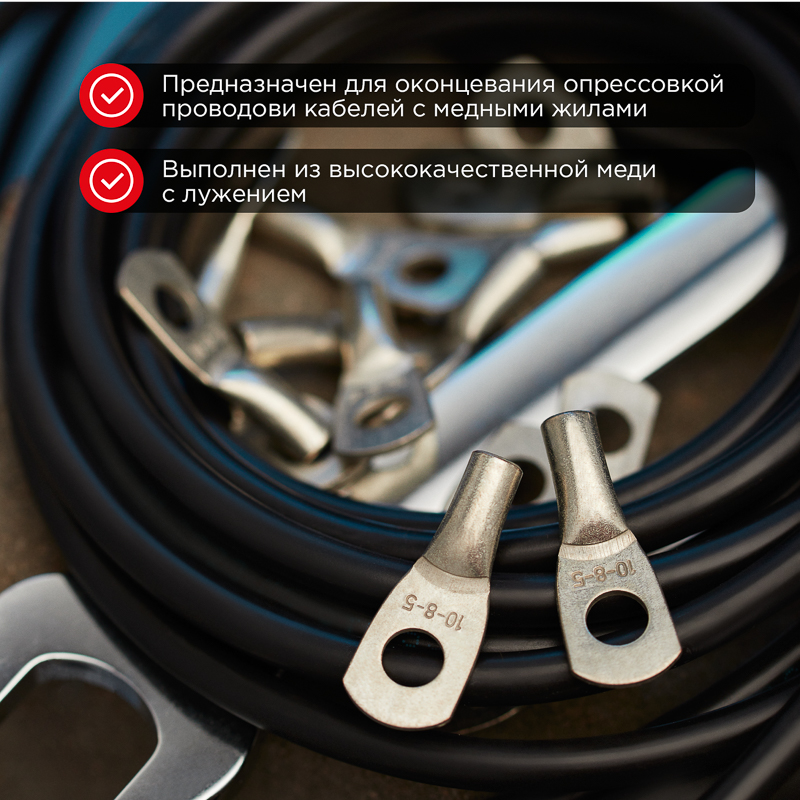

Наконечник ТМЛ-Р 10–8 (10мм² - Ø8мм) REXANT предназначен для оконцевания проводов и кабелей с медными и алюминиевыми жилами посредством опрессовки для последующего болтового соединения проводника с оборудованием или шиной.
Наконечник изготовлен из меди высокого качества, подвергнутой лужению, что улучшает электрический контакт, защищает изделие от окисления и коррозии, а также препятствует разрушению основного материала.
Структура обозначения:
Т — Труба — полуфабрикат, из которого изготовлен наконечник;
М — Медь — материал, из которого изготовлен наконечник;
Л — Луженый — покрытие;
10 — номинальное сечение, мм²;
8 — диаметр контактного стержня (отверстие под болт) мм.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -40–80 |
|---|
Материалы и конструкция 3
| Защитное покрытие поверхностиEF000139 | Лужёный (-ая) |
|---|---|
| Класс проводникаEF001632 | Класс 2 (многопроволочная жила) |
| МатериалEF002169 | Медь |
Монтаж и подключение 1
| Количество монтажных отверстийEF001719 | 1,0000 |
|---|
Классификация и назначение 3
| Форма фланцаEF001339 | Кольцевая |
|---|---|
| Применениеданные поставщика | Оконцевание провода |
| Серияданные поставщика | Наконечник |
Прочие характеристики 4
| ИзолированныйEF000019 | Нет |
|---|---|
| Угол соединенияEF001338 | 180° (по горизонтали) |
| Со смотровым - контрольным отверстиемEF007970 | Нет |
| Узкий или тонкий фланецEF008044 | Нет |

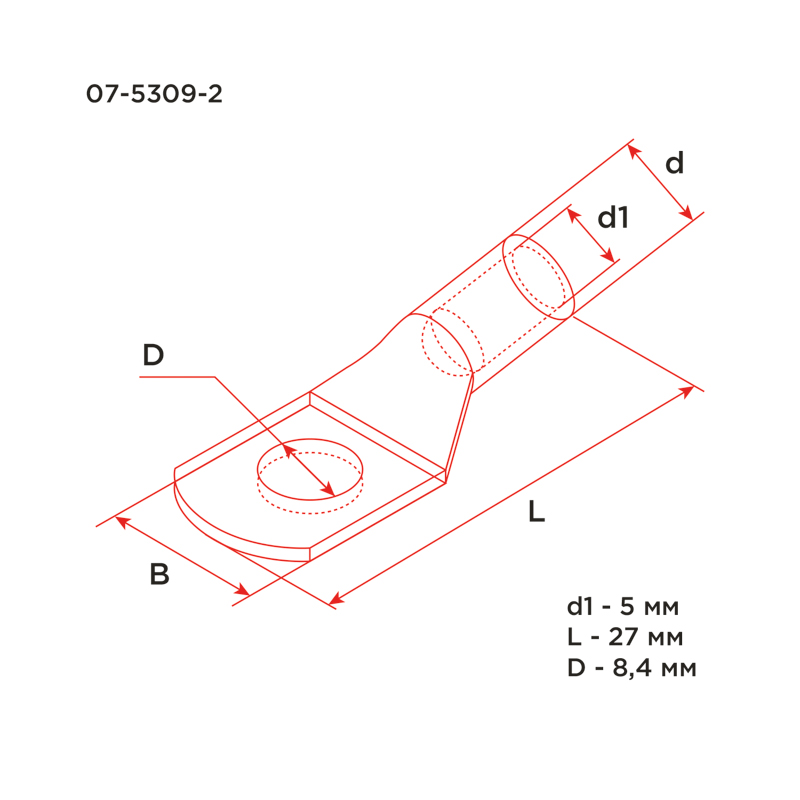

Размеры и упаковка
Изделие
| Номин поперечное сечениеEF001335 | 10 мм кв. |
|---|---|
| Метрический размер болта - МEF003649 | 8,0000 |
| Высота изделияданные поставщика | 0,63 см |
| Диаметр контактного стержня (отверстие под болт)данные поставщика | 8 мм |
| Длина изделияданные поставщика | 2,95 см |
| Ширина изделияданные поставщика | 1,15 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 5 шт | 27 × 5 × 5 | 0.002 | — | |
| Групповая упаковка упак (5 шт) | 5 шт | 11.3 × 10.3 × 2 | 0.019 | — |
-
Базовая единица шт
- В упаковке
- 5 шт
- Габариты
- 27 × 5 × 5
- Вес, кг
- 0.002
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (5 шт)
- В упаковке
- 5 шт
- Габариты
- 11.3 × 10.3 × 2
- Вес, кг
- 0.019
- Объём, м³
- —
- EAN / GTIN
