Наконечник медный луженый ТМЛ 70–10–13 (70мм² - Ø10мм) ГОСТ 7386-80 (в упак. 25 шт.) REXANT
REXANT · артикул 07-5325-5
Изображение может отличаться от конкретного исполнения.
REXANT

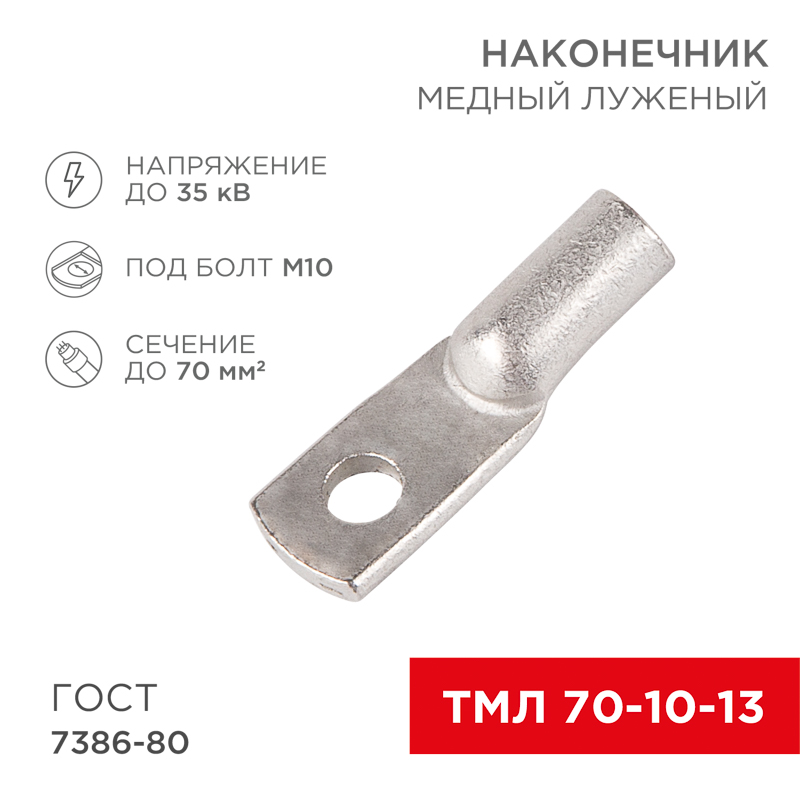

Наконечник медный луженый ТМЛ 70–10–13 (70мм² - Ø10мм) ГОСТ 7386-80 (в упак. 2 шт.) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001051
ДанныеНормализованы
Инженерная поддержка
Проверить наличие на tehpst.ru
Цена и наличие — в каталоге tehpst.ru, основного сайта компании «Техпоставка». Откроется его поиск по артикулу 07-5325.
tehpst.site не принимает заказы и не публикует складские остатки.Номин поперечное сечение70 мм кв.
Защитное покрытие поверхностиЛужёный (-ая)
Угол соединения180° (по горизонтали)
Форма фланцаКольцевая
МатериалМедь
ИзолированныйНет
Замены и аналоги
Все варианты: 5
Техподбор · похожий по характеристикам · совпадение 89%
Наконечник медный луженый ТМЛ 25–10–8 (25мм² - Ø10мм) ГОСТ 7386-80 (в упак. 100шт) REXANT
REXANT · артикул 07-5315-5
Техподбор · похожий по характеристикам · совпадение 89%
Наконечник медный луженый ТМЛ 35–10–10 (35мм² - Ø10мм) ГОСТ 7386-80 (в упак. 50 шт.) REXANT
REXANT · артикул 07-5320-5
Описание и назначение

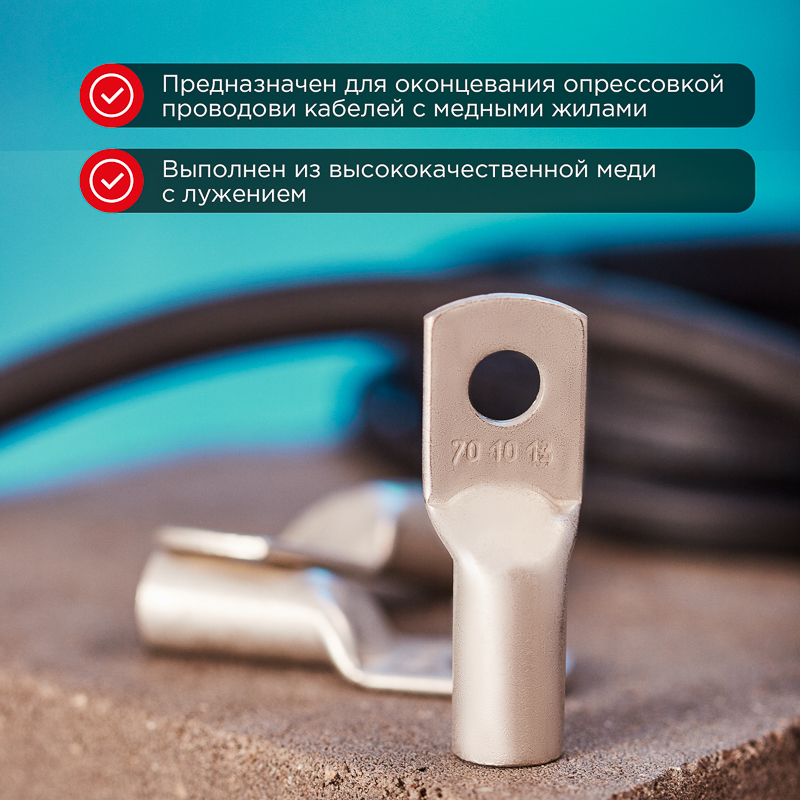

- Наконечник предназначен для оконцевания проводов и кабелей с медными и жилами посредством опрессовки для последующего болтового соединения проводника с оборудованием или шиной. Изготавливается по ГОСТ 7386-80.
- Наконечник выполнен из электротехнической меди марки М2, подвергнутой электролитическому лужению, которое осуществляется путем нанесения слоя олова-висмута (Sn-Bi) на поверхность меди. Это гарантирует надежную защиту контактных соединений, препятствует разрушению основного материала, а также позволяет применять изделие в агрессивной среде.
- Облегченный вес наконечника упрощает монтаж и улучшает удобство использования.

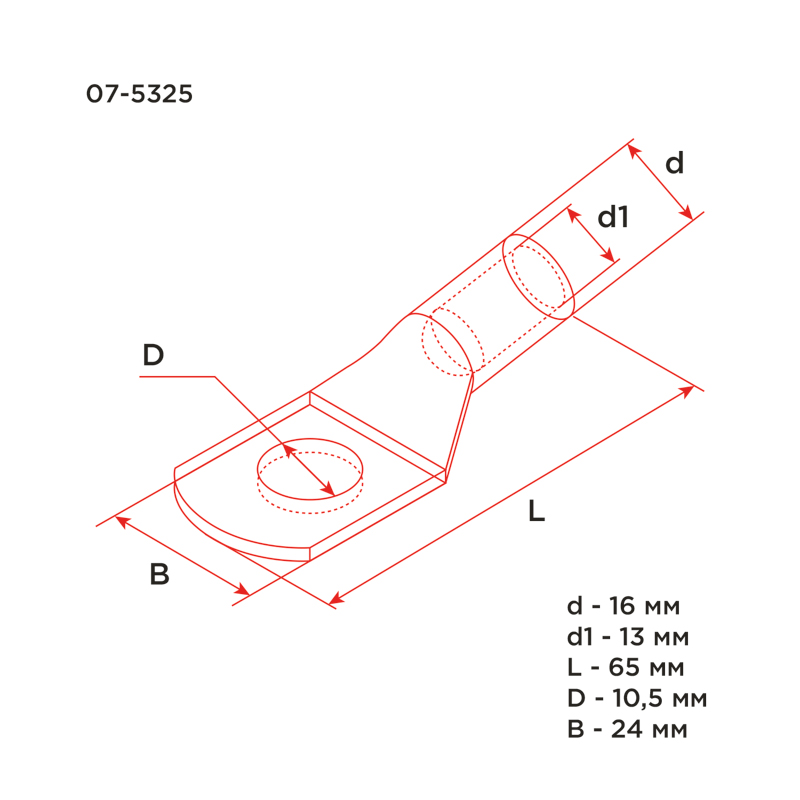

- Структура обозначения:
- Т — Труба — полуфабрикат, из которого изготовлен наконечник;
- М — Медь — материал, из которого изготовлен наконечник;
- Л — Луженый — покрытие;
- 70 — номинальное сечение наконечника, мм²;
- 10 — диаметр контактного стержня, мм;
- 13 — внутренний диаметр хвостовика, мм.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Класс EC001051.
Материалы и конструкция 2
| Защитное покрытие поверхности | Лужёный (-ая) |
|---|---|
| Материал | Медь |
Классификация и назначение 1
| Форма фланца | Кольцевая |
|---|
Прочие характеристики 4
| Изолированный | Нет |
|---|---|
| Угол соединения | 180° (по горизонтали) |
| Со смотровым - контрольным отверстием | Нет |
| Узкий или тонкий фланец | Нет |
Размеры и упаковка
Изделие
| Номин поперечное сечение | 70 мм кв. |
|---|---|
| Метрический размер болта - М | 10 |

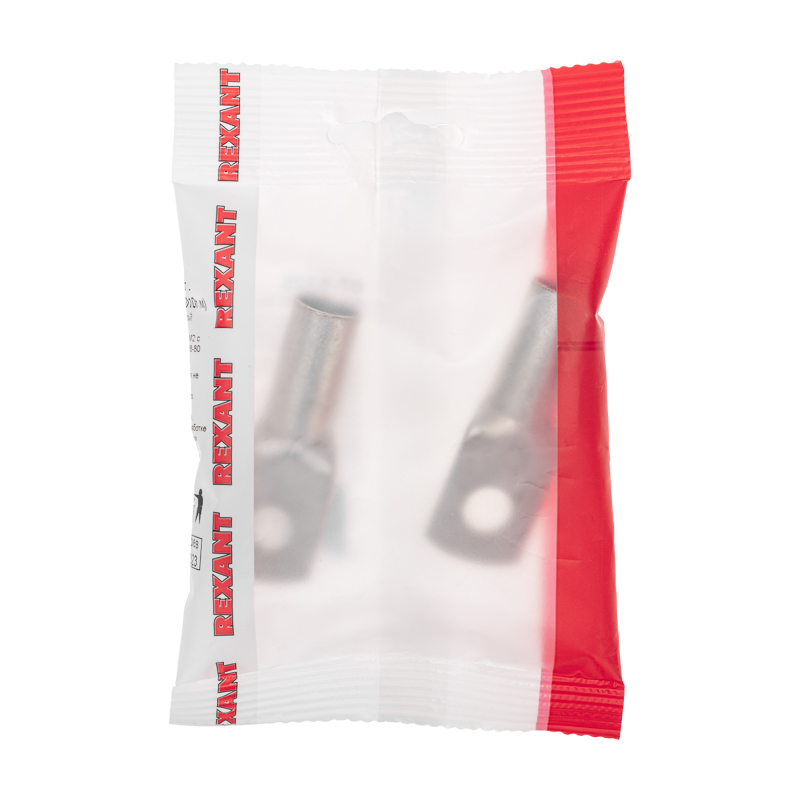

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 2 шт | 100 × 15 × 130 | 0.032 | — | |
| Групповая упаковка упак (2 шт) | 2 шт | 12.4 × 9.8 × 1.9 | 0.058 | — |
-
Базовая единица шт
- В упаковке
- 2 шт
- Габариты
- 100 × 15 × 130
- Вес, кг
- 0.032
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (2 шт)
- В упаковке
- 2 шт
- Габариты
- 12.4 × 9.8 × 1.9
- Вес, кг
- 0.058
- Объём, м³
- —
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 6; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 2
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Аналог бренда
Наконечник медный луженый ТМЛ 70–10–13 (70мм² - Ø10мм) ГОСТ 7386-80 (в упак. 25 шт.) REXANT
REXANT · артикул 07-5325-5
Аналог бренда
Наконечник медный луженый ТМЛ 70–10–13 (70мм² - Ø10мм) ГОСТ 7386-80 (в упак. 25 шт.) REXANT
REXANT · артикул 07-5325-5
Техподбор
Аналоги по техническим характеристикам 3
Подобрано автоматически: технические характеристики сопоставлены по стандарту ETIM. Среди вариантов есть модели других брендов. Перед заказом сверьте исполнение, подключение и монтаж.
Похожие по характеристикам
Совпадает большая часть характеристик. Правила замены для этого вида товаров ещё не заданы, поэтому сверьте параметры.
Техподбор
Наконечник медный луженый ТМЛ 25–10–8 (25мм² - Ø10мм) ГОСТ 7386-80 (в упак. 100шт) REXANT
REXANT · артикул 07-5315-5 · совпадение 89%
Важные отличия: Номин поперечное сечение (EF001335): 70,0000 мм кв. → 25,0000 мм кв.
Техподбор
Наконечник медный луженый ТМЛ 35–10–10 (35мм² - Ø10мм) ГОСТ 7386-80 (в упак. 50 шт.) REXANT
REXANT · артикул 07-5320-5 · совпадение 89%
Важные отличия: Номин поперечное сечение (EF001335): 70,0000 мм кв. → 35,0000 мм кв.
ТехподборДругой бренд
Наконечник силовой медный луженый ТМЛ-Р 70-10 EKF PROxima
EKF · артикул tml-r-70-10 · совпадение 81%
Важные отличия: Угол соединения (EF001338): 180° (по горизонтали) → Специальный уголФайлы производителя
