Наконечник JG-25 медный луженый кабельный IEK
IEK · артикул UNP40-025-07-08
Изображение может отличаться от конкретного исполнения.
IEK

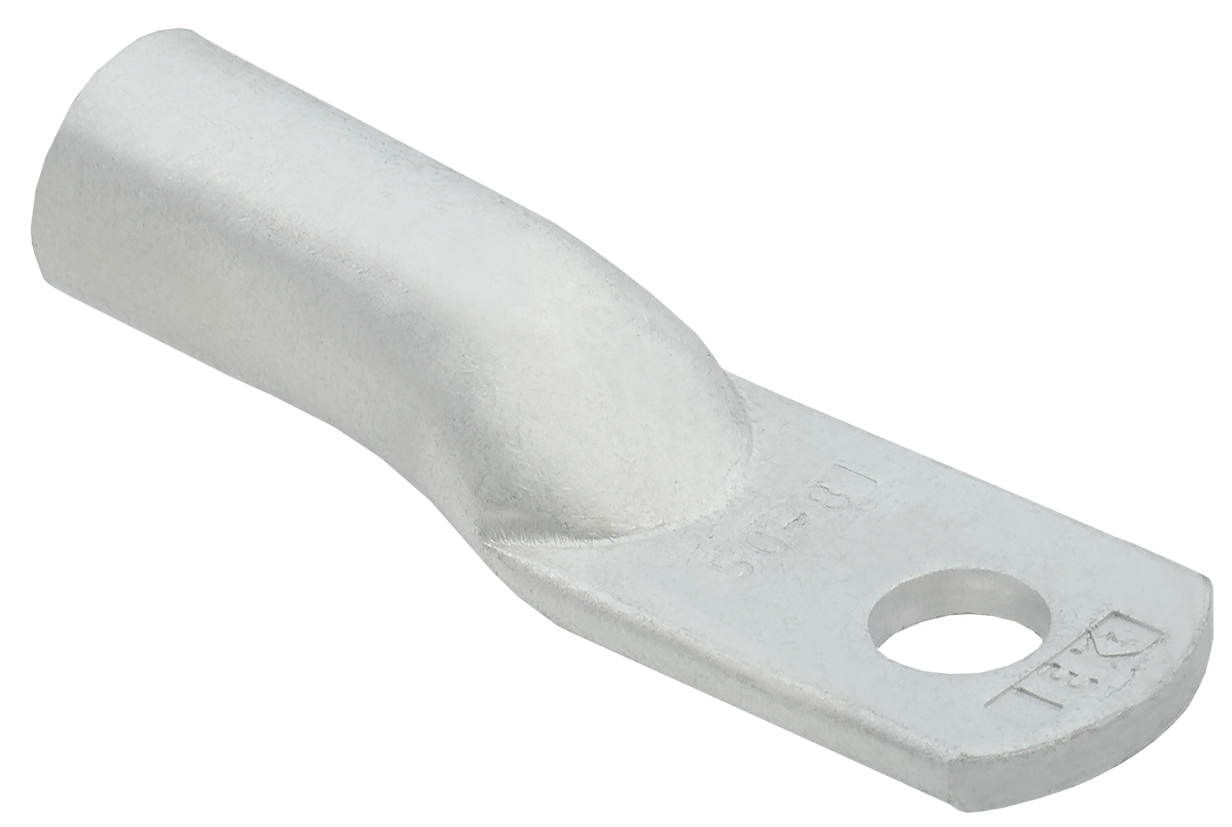

Наконечник медный луженый ТМЛ 25-8-8 ГОСТ 7386 IEK
ИсточникКаталог IEK
КлассификацияEC001051
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин напряжение35000
Длина гильзы или муфты10
ИзолированныйНет
Защитное покрытие поверхностиЛужёное
Номин поперечное сечение25
Угол соединенияПрям./прямолинейн.
Форма фланцаКольцеобразная
Тип проводникаМногожильный
Описание и назначение
Наконечник кабельный товарного знака IEK предназначен для оконцевания жил медных и алюминиевых проводов и кабелей посредством опрессовки для последующего болтового соединения проводника с оборудованием или шиной.
Медные луженые кабельные наконечники ТМЛ используются с медными и алюминиевыми проводниками для опрессовки и пайки.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -10...50 |
|---|
Электрические и световые параметры 1
| Номин напряжениеEF000002 | 35000 |
|---|
Материалы и конструкция 3
| Защитное покрытие поверхностиEF000139 | Лужёное |
|---|---|
| Тип проводникаEF001340 | Многожильный |
| МатериалEF002169 | Медь |
Классификация и назначение 1
| Форма фланцаEF001339 | Кольцеобразная |
|---|
Прочие характеристики 4
| ИзолированныйEF000019 | Нет |
|---|---|
| Угол соединенияEF001338 | Прям./прямолинейн. |
| Со смотровым - контрольным отверстиемEF007970 | Нет |
| Узкий или тонкий фланецEF008044 | Нет |
Размеры и упаковка
Изделие
| Длина гильзы или муфтыEF000014 | 10 |
|---|---|
| Номин поперечное сечениеEF001335 | 25 |
| Метрический размер болта - МEF003649 | 8 |
| Диаметр монтажного отверстияEF008308 | 8.4 |
| Диаметр отверстия для жилыданные поставщика | 8 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | — | — | — | — | — |
| Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ | 100 шт | 0.15 × 0.22 × 0.05 м | 1.855 | 0.00165 | |
| TRANSPORTING ГОФРОКОРОБ | 1000 шт | 0.28 × 0.185 × 0.145 м | 18.55 | 0.007511 |
-
Базовая единица
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ
- В упаковке
- 100 шт
- Габариты
- 0.15 × 0.22 × 0.05 м
- Вес, кг
- 1.855
- Объём, м³
- 0.00165
- EAN / GTIN
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 1000 шт
- Габариты
- 0.28 × 0.185 × 0.145 м
- Вес, кг
- 18.55
- Объём, м³
- 0.007511
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 2; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 1
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
