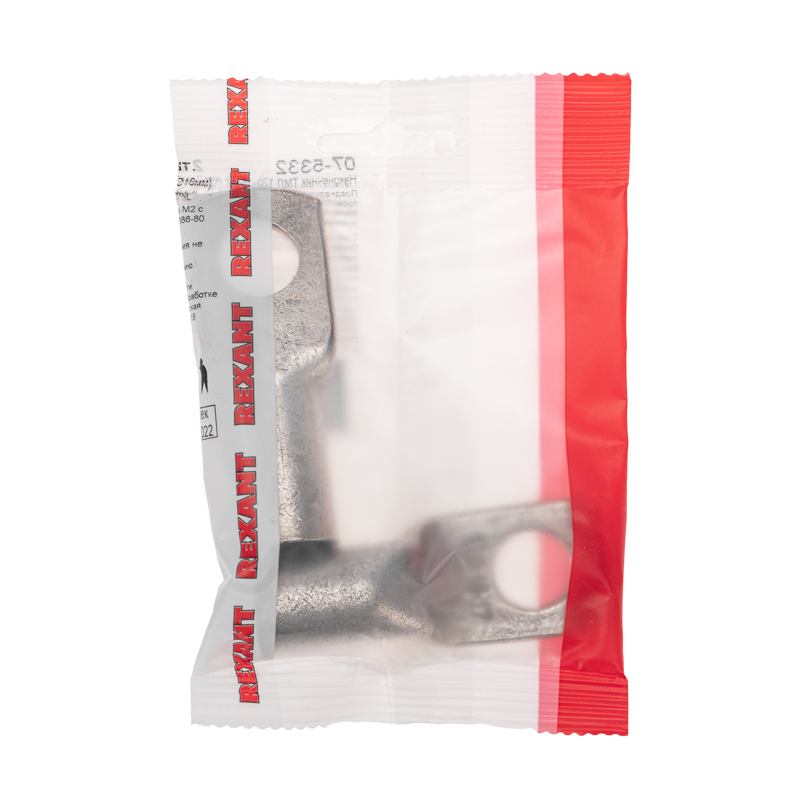

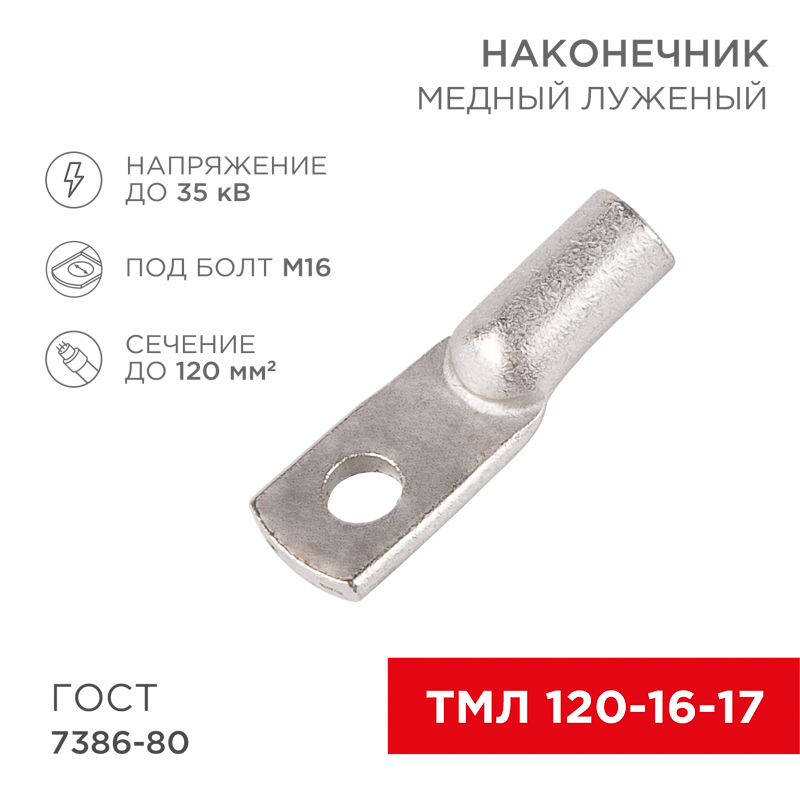

Наконечник медный луженый ТМЛ 120–16–17 (120мм² - Ø16мм) ГОСТ 7386-80 (в упак. 2 шт.) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001051
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин поперечное сечение120 мм кв.
Защитное покрытие поверхностиЛужёный (-ая)
Угол соединения180° (по горизонтали)
Форма фланцаКольцевая
Класс проводникаКласс 2 (многопроволочная жила)
МатериалМедь
ИзолированныйНет
Количество монтажных отверстий1,0000
Описание и назначение

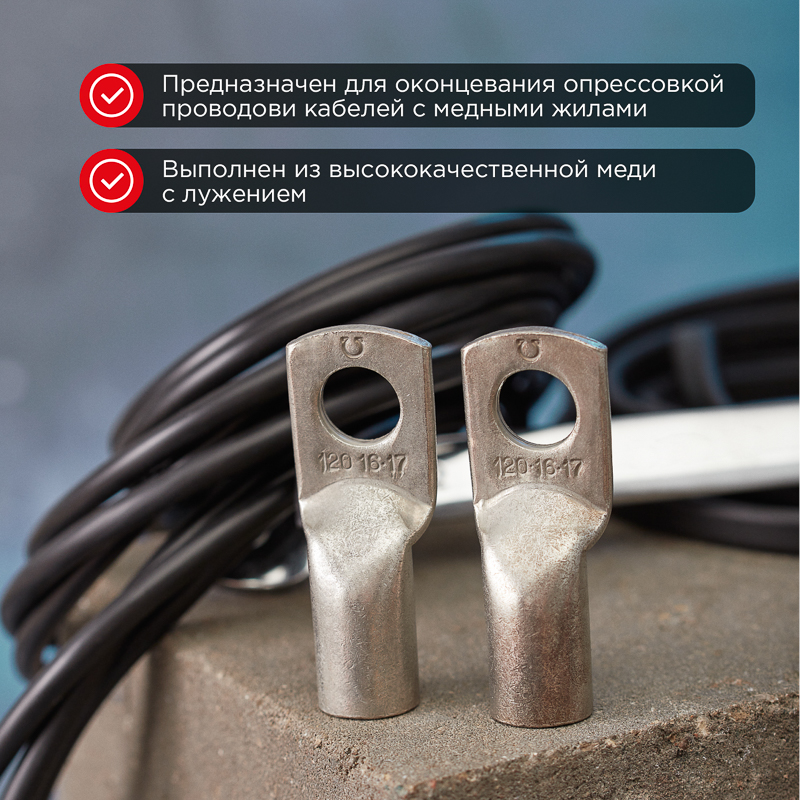

Наконечник предназначен для оконцевания проводов и кабелей с медными и жилами посредством опрессовки для последующего болтового соединения проводника с оборудованием или шиной. Изготавливается по ГОСТ 7386-80.
Наконечник выполнен из электротехнической меди марки М2, подвергнутой электролитическому лужению, которое осуществляется путем нанесения слоя олова-висмута (Sn-Bi) на поверхность меди. Это гарантирует надежную защиту контактных соединений, препятствует разрушению основного материала, а также позволяет применять изделие в агрессивной среде.

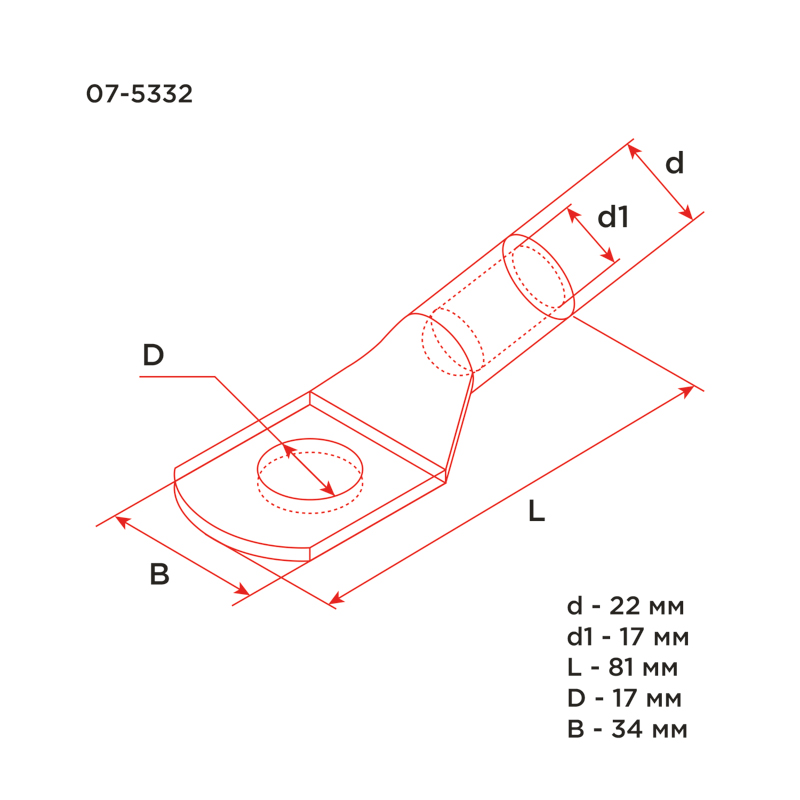

Структура обозначения:
Т — Труба — полуфабрикат, из которого изготовлен наконечник;
М — Медь — материал, из которого изготовлен наконечник;
Л — Луженый — покрытие;
120 — номинальное сечение наконечника, мм²;
16 — диаметр контактного стержня, мм;
17 — внутренний диаметр хвостовика, мм.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -40–80 |
|---|
Материалы и конструкция 3
| Защитное покрытие поверхностиEF000139 | Лужёный (-ая) |
|---|---|
| Класс проводникаEF001632 | Класс 2 (многопроволочная жила) |
| МатериалEF002169 | Медь |
Монтаж и подключение 1
| Количество монтажных отверстийEF001719 | 1,0000 |
|---|
Классификация и назначение 3
| Форма фланцаEF001339 | Кольцевая |
|---|---|
| Применениеданные поставщика | Оконцевание провода |
| Серияданные поставщика | Наконечник |
Прочие характеристики 4
| ИзолированныйEF000019 | Нет |
|---|---|
| Угол соединенияEF001338 | 180° (по горизонтали) |
| Со смотровым - контрольным отверстиемEF007970 | Нет |
| Узкий или тонкий фланецEF008044 | Нет |
Размеры и упаковка
Изделие
| Номин поперечное сечениеEF001335 | 120 мм кв. |
|---|---|
| Метрический размер болта - МEF003649 | 16,0000 |
| Высота изделияданные поставщика | 2,2 см |
| Диаметр контактного стержня (отверстие под болт)данные поставщика | 16 мм |
| Длина изделияданные поставщика | 8,1 см |
| Ширина изделияданные поставщика | 3,4 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 2 шт | 78 × 23 × 150 | 0.077 | — | |
| Групповая упаковка упак (2 шт) | 2 шт | 11.7 × 9.2 × 2 | 0.154 | — |
-
Базовая единица шт
- В упаковке
- 2 шт
- Габариты
- 78 × 23 × 150
- Вес, кг
- 0.077
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (2 шт)
- В упаковке
- 2 шт
- Габариты
- 11.7 × 9.2 × 2
- Вес, кг
- 0.154
- Объём, м³
- —
- EAN / GTIN
