REXANT

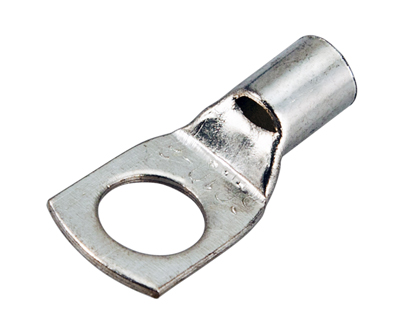

Наконечник кольцевой REXANT НК, ø6.5 мм, 10 мм², ТМЛ (DIN) 10-6
ИсточникКаталог SDS_Group
КлассификацияEC001051
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин поперечное сечение10,0000 мм кв.
Защитное покрытие поверхностиЛужёный (-ая)
Угол соединения180° (по горизонтали)
Форма фланцаКольцевая
МатериалЛатунь
ИзолированныйНет
Метрический размер болта - М6,0000
Со смотровым - контрольным отверстиемДа
Описание и назначение
Наконечник кольцевой (НК ø 6.5 мм) 10 мм² REXANT предназначен для создания качественного подключения электрооборудования, которое осуществляется через контактное соединение на основе винтовой фиксации. Такая клемма используется для оконцовывания многожильных медных проводов при монтаже электрооборудования силовых или осветительных сетей (электрооборудования промышленных предприятий, систем отопления, горячего водоснабжения, вентиляции и кондиционирования, обогрева водостоков и дренажа, лифтов или сверхмощного бытового электрооборудования).
Кольцевой неизолированный наконечник REXANT изготовлен из латуни, с поверхностным электролитическим лужением, которое надежно защищает его от различных внешних воздействий. Использование такого наконечника для упрощения стыковки и монтажа кабеля обеспечит лучшую механическую прочность соединения на разрыв и максимально надежный контакт с кабельной жилой. Обжатие производится специальными пресс-клещами (ht-2515 арт.12-3055; ht-2517 арт.12-3057) после заведения предварительно подготовленной жилы в трубную часть наконечника до упора.
Основные характеристики:
Сечение применимых медных многопроволочных проводов: 10 мм²
Рабочий размер кольцевого монтажного отверстия: d2 = 6.5 мм
Применение обжимных кольцевых наконечников дает возможность значительно ускорять электромонтажные работы, при этом появляется возможность многократного отсоединения и присоединения проводов к силовому оборудованию.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Материалы и конструкция 2
| Защитное покрытие поверхностиEF000139 | Лужёный (-ая) |
|---|---|
| МатериалEF002169 | Латунь |
Классификация и назначение 1
| Форма фланцаEF001339 | Кольцевая |
|---|
Прочие характеристики 4
| ИзолированныйEF000019 | Нет |
|---|---|
| Угол соединенияEF001338 | 180° (по горизонтали) |
| Со смотровым - контрольным отверстиемEF007970 | Да |
| Узкий или тонкий фланецEF008044 | Да |
Размеры и упаковка
Изделие
| Номин поперечное сечениеEF001335 | 10,0000 мм кв. |
|---|---|
| Метрический размер болта - МEF003649 | 6,0000 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 100 шт | 95 × 15 × 125 | 0.002 | — | |
| Групповая упаковка упак. (300 шт.) | 300 шт. | — | 0.7 | 0.001 | |
| Групповая упаковка кор. (9 600 шт.) | 9600 шт. | ширина 0.37, высота 0.38 неполные | 22.4 | 0.023 | |
| Групповая упаковка упак. (100 шт.) | 100 шт. | — | 0.233 | — |
-
Базовая единица шт
- В упаковке
- 100 шт
- Габариты
- 95 × 15 × 125
- Вес, кг
- 0.002
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак. (300 шт.)
- В упаковке
- 300 шт.
- Габариты
- —
- Вес, кг
- 0.7
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка кор. (9 600 шт.)
- В упаковке
- 9600 шт.
- Габариты
- ширина 0.37, высота 0.38 неполные
- Вес, кг
- 22.4
- Объём, м³
- 0.023
- EAN / GTIN
-
Групповая упаковка упак. (100 шт.)
- В упаковке
- 100 шт.
- Габариты
- —
- Вес, кг
- 0.233
- Объём, м³
- —
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 5; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 3
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Наконечник медный луженый ТМЛ 10-8-5 (10мм² - Ø8мм) ГОСТ 7386-80 (в упак. 100 шт.) REXANT
SDS_Group · артикул 07-5309-5
Наконечник кольцевой REXANT НК, ø10 мм, 10 мм², ТМЛ (DIN) 10-10
SDS_Group · артикул 08-1009
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
