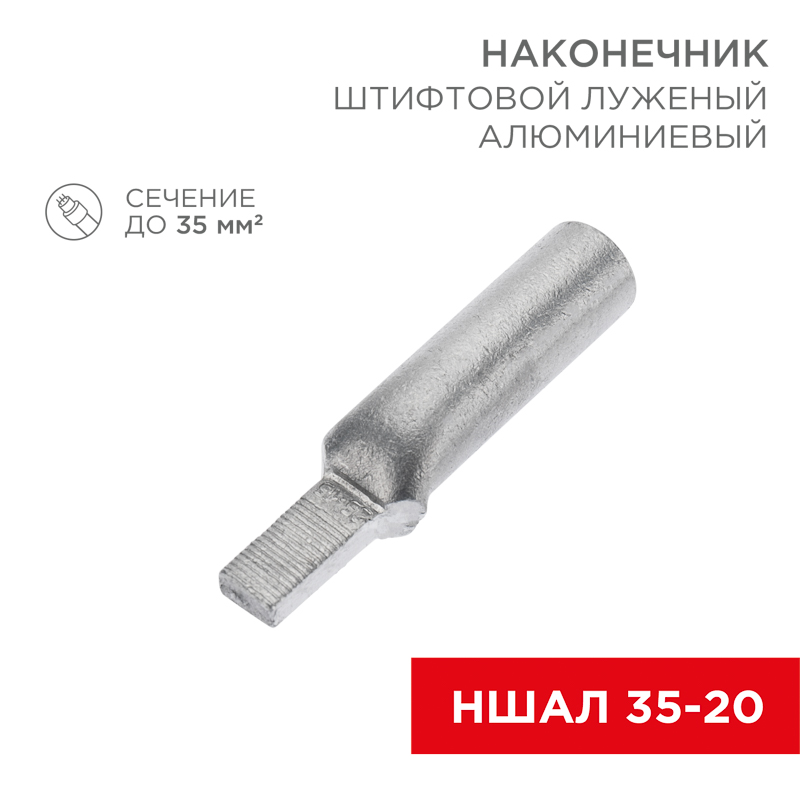

Наконечник штифтовой алюминиевый луженый НШАЛ 35-20 (в упак. 30 шт.) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001053
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Поперечное сечение - алюминий35 мм кв.
Стандартное номин поперечное сечение35 мм кв.
МатериалАлюминий
Форма гильзы/муфтыДлинная
Форма поперечного сеченияКруглый (-ая,-ое)
Подходит для кабел с алюм-стальной жилойДа
ЦветСерый
Температура эксплуатации-60–80
Описание и назначение
Наконечник алюминиевый луженый штифтовой НШАЛ 35-20 REXANT предназначен для оконцовывания посредством опрессовки алюминиевых проводов и кабелей для последующего болтового соединения проводника с оборудованием или шиной.
Наконечник выполнен из алюминия, что делает его легким и прочным. Лужение поверхности придает дополнительную защиту от коррозии и окисления.
Структура обозначения:
Н — наконечник;
Ш — штифтовой;
А — Алюминий — материал, из которого изготовлен наконечник;
Л — Луженый — покрытие;
35 — номинальное сечение наконечника, мм²;
20 — длина штифта, мм.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -60–80 |
|---|---|
| Форма гильзы/муфтыEF007866 | Длинная |
Материалы и конструкция 3
| ЦветEF000007 | Серый |
|---|---|
| МатериалEF002169 | Алюминий |
| Подходит для кабел с алюм-стальной жилойEF007791 | Да |
Классификация и назначение 2
| Применениеданные поставщика | Оконцовывание алюминиевых проводов |
|---|---|
| Серияданные поставщика | Наконечник штифтовой |
Прочие характеристики 2
| Продольная герметизацияEF001336 | Нет |
|---|---|
| В соотв. с DINEF007982 | Нет |
Размеры и упаковка
Изделие
| Поперечное сечение - алюминийEF007574 | 35 мм кв. |
|---|---|
| Форма поперечного сеченияEF008024 | Круглый (-ая,-ое) |
| Стандартное номин поперечное сечениеEF008073 | 35 мм кв. |

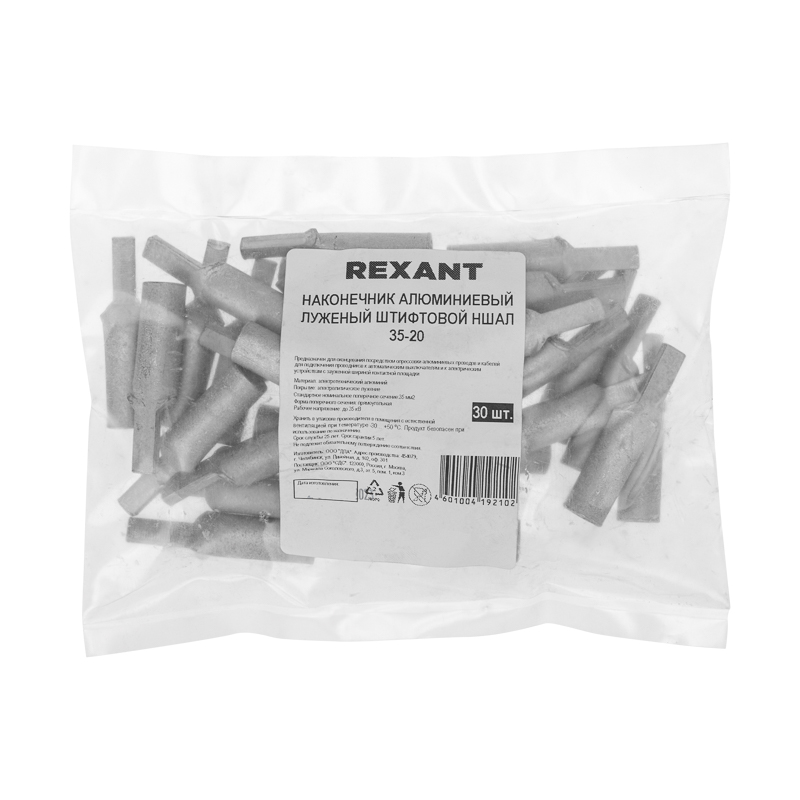

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 30 шт | 43 × 9 × 9 | 0.01 | — | |
| Групповая упаковка упак (30 шт) | 30 шт | 19.8 × 12.2 × 3.6 см | 0.301 | 0.001 |
-
Базовая единица шт
- В упаковке
- 30 шт
- Габариты
- 43 × 9 × 9
- Вес, кг
- 0.01
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (30 шт)
- В упаковке
- 30 шт
- Габариты
- 19.8 × 12.2 × 3.6 см
- Вес, кг
- 0.301
- Объём, м³
- 0.001
- EAN / GTIN
