Изображение может отличаться от конкретного исполнения.
REXANT

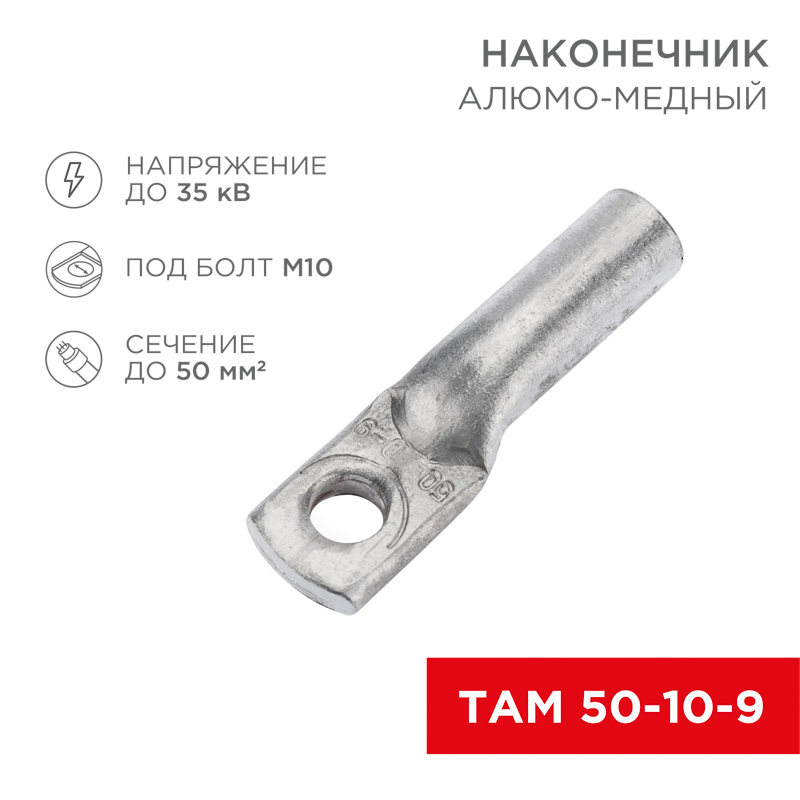

Наконечник алюмомедный ТАМ 50-10-9 (в упак. 50 шт.) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001053
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Поперечное сечение - алюминий50 мм кв.
Стандартное номин поперечное сечение50 мм кв.
МатериалАлюминий/медь
Форма поперечного сеченияКруглый (-ая,-ое)
Подходит для кабел с алюм-стальной жилойДа
ЦветСерый
Температура эксплуатации-60–80
Метрический размер болта - М10
Описание и назначение

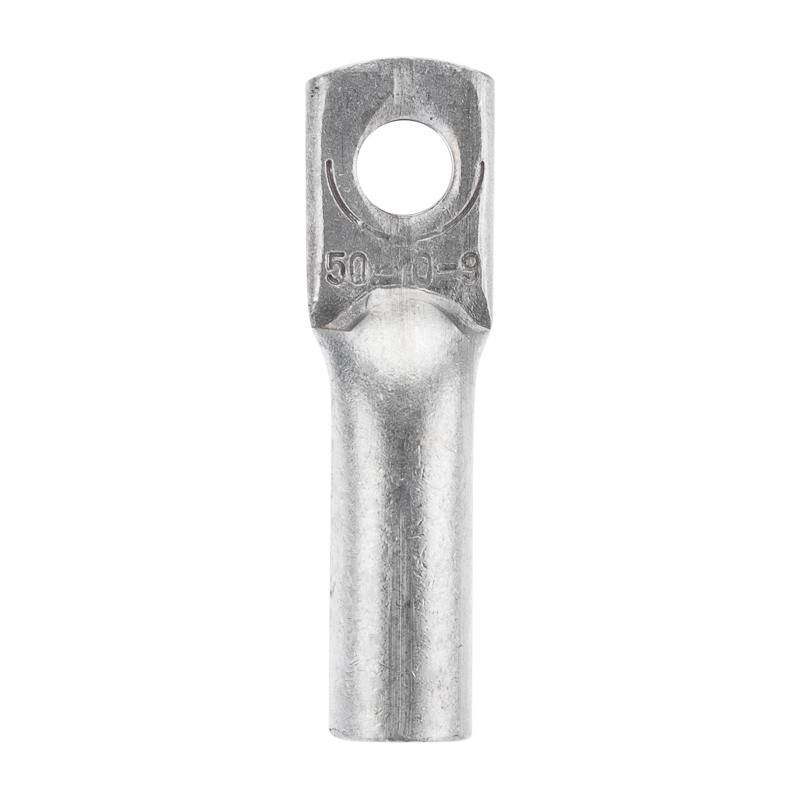

Алюмомедный наконечник ТАМ 50-10-9 REXANT применяется для оконцевания алюминиевых кабелей и проводов методом опрессовки для их последующего подключения к медным шинам и клеммам электротехнических устройств.
При изготовлении наконечник покрывается медью методом диффузии, что обеспечивает возможность его присоединения к медной шине или любой другой медной плоскости.
Изделие обладает хорошей устойчивостью к окислению и коррозии, что способствует долговечности и надежности соединения.
Структура обозначения:
Т — Труба — полуфабрикат, из которого изготовлен наконечник;
А— Алюминий — материал, из которого изготовлен наконечник;
М — Медь — материал, из которого изготовлен наконечник;
50— номинальное сечение наконечника, мм²;
10 — диаметр контактного стержня, мм;
9— внутренний диаметр хвостовика, мм.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -60–80 |
|---|
Материалы и конструкция 3
| ЦветEF000007 | Серый |
|---|---|
| МатериалEF002169 | Алюминий/медь |
| Подходит для кабел с алюм-стальной жилойEF007791 | Да |
Классификация и назначение 2
| Применениеданные поставщика | Оконцовывание алюминиевых проводов |
|---|---|
| Серияданные поставщика | Наконечник алюмо-медный |
Прочие характеристики 2
| Продольная герметизацияEF001336 | Нет |
|---|---|
| В соотв. с DINEF007982 | Нет |
Размеры и упаковка
Изделие
| Метрический размер болта - МEF003649 | 10 |
|---|---|
| Поперечное сечение - алюминийEF007574 | 50 мм кв. |
| Форма поперечного сеченияEF008024 | Круглый (-ая,-ое) |
| Стандартное номин поперечное сечениеEF008073 | 50 мм кв. |
| Внутренний диаметр хвостовикаданные поставщика | 9 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица кор ( шт) | 1 шт | — | — | — | |
| Базовая единица шт | 50 шт | 75 × 23 × 23 | 0.023 | — | |
| Групповая упаковка упак (450 шт) | 450 шт | — | — | — | |
| Групповая упаковка упак (50 шт) | 50 шт | 21.2 × 17 × 5.9 см | 1.149 | 0.002 |
-
Базовая единица кор ( шт)
- В упаковке
- 1 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Базовая единица шт
- В упаковке
- 50 шт
- Габариты
- 75 × 23 × 23
- Вес, кг
- 0.023
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (450 шт)
- В упаковке
- 450 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (50 шт)
- В упаковке
- 50 шт
- Габариты
- 21.2 × 17 × 5.9 см
- Вес, кг
- 1.149
- Объём, м³
- 0.002
- EAN / GTIN
