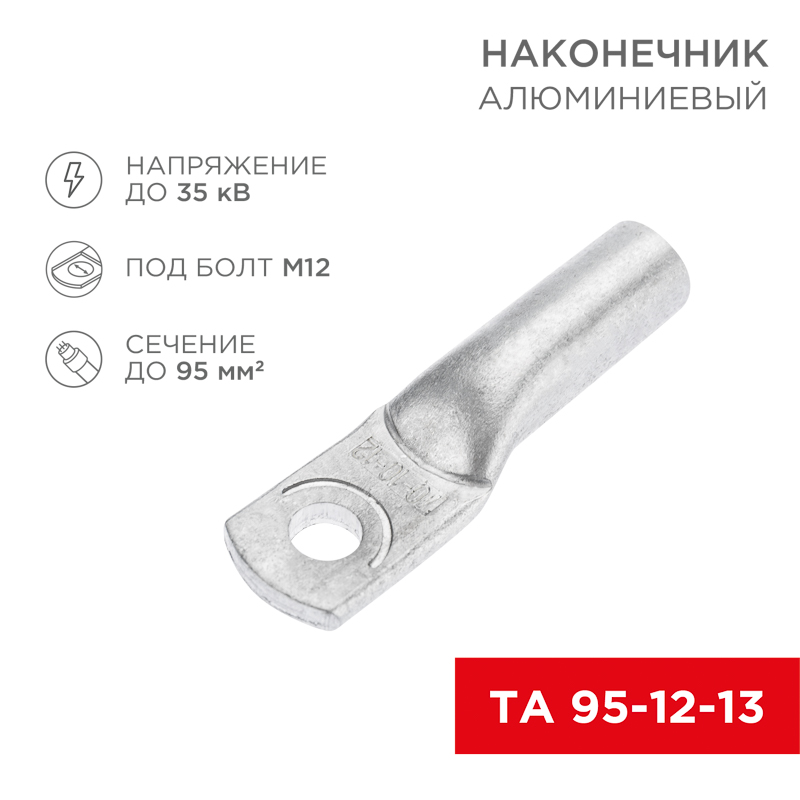

Наконечник алюминиевый ТА 95-12-13 (в упак. 25 шт.) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001053
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Поперечное сечение - алюминий95 мм кв.
Стандартное номин поперечное сечение95 мм кв.
ЦветСерый
МатериалАлюминий
Форма гильзы/муфтыДлинная
Форма поперечного сеченияКруглый (-ая,-ое)
Подходит для кабел с алюм-стальной жилойДа
Температура эксплуатации-60–80
Описание и назначение
Наконечник алюминиевый ТА 95-12-13 предназначен для оконцовывания посредством опрессовки алюминиевых проводов и кабелей для последующего болтового соединения проводника с оборудованием или шиной.
Изделие выполнено из высококачественного прочного алюминия. Благодаря материалу изготовления наконечник отличается легким весом и высокой прочностью.
Структура обозначения:
Т — Труба — полуфабрикат, из которого изготовлен наконечник;
А — Алюминий — материал, из которого изготовлен наконечник;
95 — номинальное сечение наконечника, мм²;
12 — диаметр контактного стержня, мм;
13 — внутренний диаметр хвостовика, мм.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -60–80 |
|---|---|
| Форма гильзы/муфтыEF007866 | Длинная |
Материалы и конструкция 3
| ЦветEF000007 | Серый |
|---|---|
| МатериалEF002169 | Алюминий |
| Подходит для кабел с алюм-стальной жилойEF007791 | Да |
Классификация и назначение 2
| Применениеданные поставщика | Оконцовывание алюминиевых проводов |
|---|---|
| Серияданные поставщика | Наконечник алюминиевый |
Прочие характеристики 2
| Продольная герметизацияEF001336 | Нет |
|---|---|
| В соотв. с DINEF007982 | Нет |
Размеры и упаковка
Изделие
| Метрический размер болта - МEF003649 | 12 |
|---|---|
| Поперечное сечение - алюминийEF007574 | 95 мм кв. |
| Форма поперечного сеченияEF008024 | Круглый (-ая,-ое) |
| Стандартное номин поперечное сечениеEF008073 | 95 мм кв. |
| Внутренний диаметр хвостовикаданные поставщика | 13 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 25 шт | 89 × 28 × 28 | 0.034 | — | |
| Групповая упаковка упак (25 шт) | 25 шт | 18.7 × 16 × 4.2 см | 0.854 | 0.001 | |
| Групповая упаковка спец упаковка кор (300 шт) | 300 шт | — | — | — |
