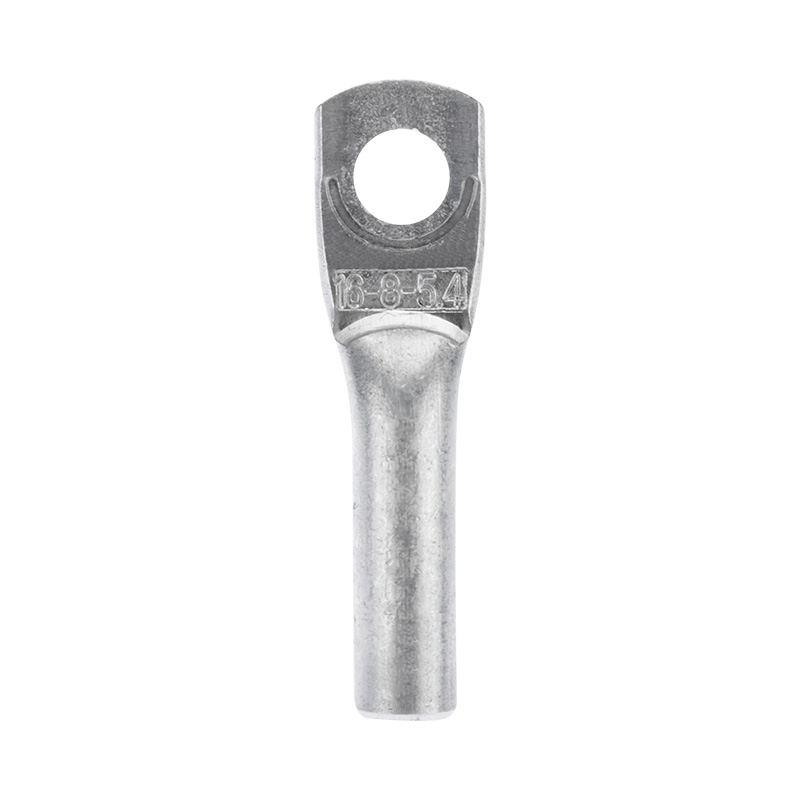

Изображение может отличаться от конкретного исполнения.
REXANT

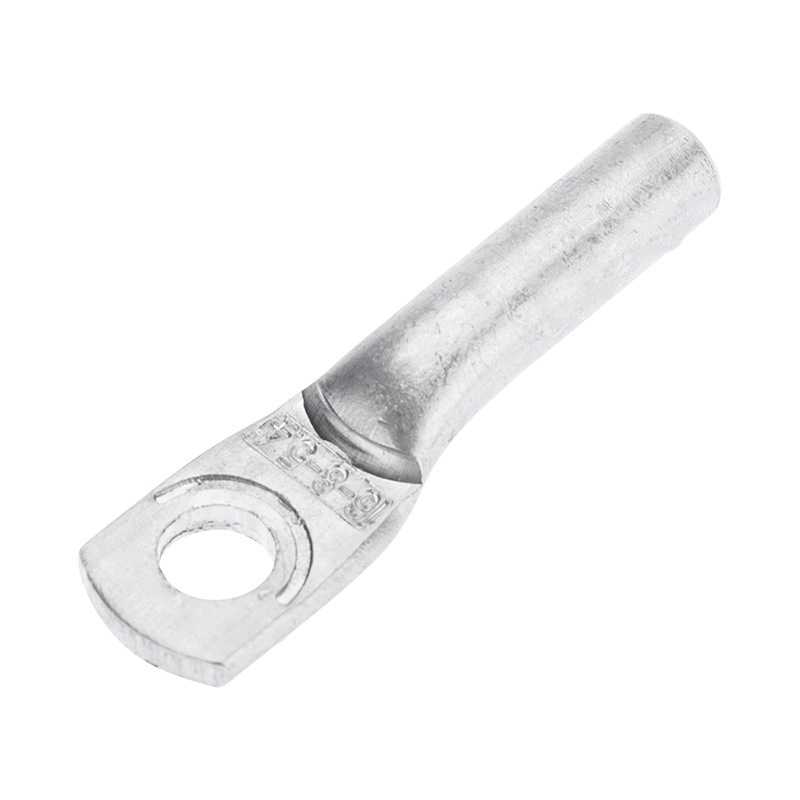

Наконечник алюминиевый ТА 240-20-20 (в упак. 10 шт.) REXANT (под заказ)
ИсточникКаталог SDS_Group
КлассификацияEC001053
ДанныеНормализованы
Инженерный маршрут
Запросить возможность поставки
Отправьте запрос — проверим доступность и срок по актуальным данным поставщика.
tehpst.site не принимает заказы и не публикует складские остатки.Поперечное сечение - алюминий240 мм кв.
Стандартное номин поперечное сечение240 мм кв.
МатериалАлюминий
Форма поперечного сеченияКруглый (-ая,-ое)
Подходит для кабел с алюм-стальной жилойДа
ЦветСерый
Температура эксплуатации-60–80
Метрический размер болта - М20
Описание и назначение
Наконечник алюминиевый ТА 240-20-20 , REXANT предназначен для оконцовывания посредством опрессовки алюминиевых проводов и кабелей для последующего болтового соединения проводника с оборудованием или шиной.
Выполнен из высококачественного прочного алюминия.
Структура обозначения:
Т — Труба — полуфабрикат, из которого изготовлен наконечник
А— Алюминий — материал, из которого изготовлен наконечник
240— номинальное сечение наконечника, мм²
20 — диаметр контактного стержня, мм
20— внутренний диаметр хвостовика, мм
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -60–80 |
|---|
Материалы и конструкция 3
| ЦветEF000007 | Серый |
|---|---|
| МатериалEF002169 | Алюминий |
| Подходит для кабел с алюм-стальной жилойEF007791 | Да |
Классификация и назначение 2
| Применениеданные поставщика | Оконцовывание алюминиевых проводов |
|---|---|
| Серияданные поставщика | Наконечник алюминиевый |
Прочие характеристики 2
| Продольная герметизацияEF001336 | Нет |
|---|---|
| В соотв. с DINEF007982 | Нет |
Размеры и упаковка
Изделие
| Метрический размер болта - МEF003649 | 20 |
|---|---|
| Поперечное сечение - алюминийEF007574 | 240 мм кв. |
| Форма поперечного сеченияEF008024 | Круглый (-ая,-ое) |
| Стандартное номин поперечное сечениеEF008073 | 240 мм кв. |
| Внутренний диаметр хвостовикаданные поставщика | 20 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 10 шт | — | 0.077 | — | |
| Групповая упаковка спец упаковка кор (110 шт) | 110 шт | 38 × 29 × 19.5 см | 8.624 | 0.021 | |
| Групповая упаковка упак (10 шт) | 10 шт | 17.1 × 16.9 × 5.8 см | 0.766 | 0.002 |
-
Базовая единица шт
- В упаковке
- 10 шт
- Габариты
- —
- Вес, кг
- 0.077
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (110 шт)
- В упаковке
- 110 шт
- Габариты
- 38 × 29 × 19.5 см
- Вес, кг
- 8.624
- Объём, м³
- 0.021
- EAN / GTIN
-
Групповая упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- 17.1 × 16.9 × 5.8 см
- Вес, кг
- 0.766
- Объём, м³
- 0.002
- EAN / GTIN
