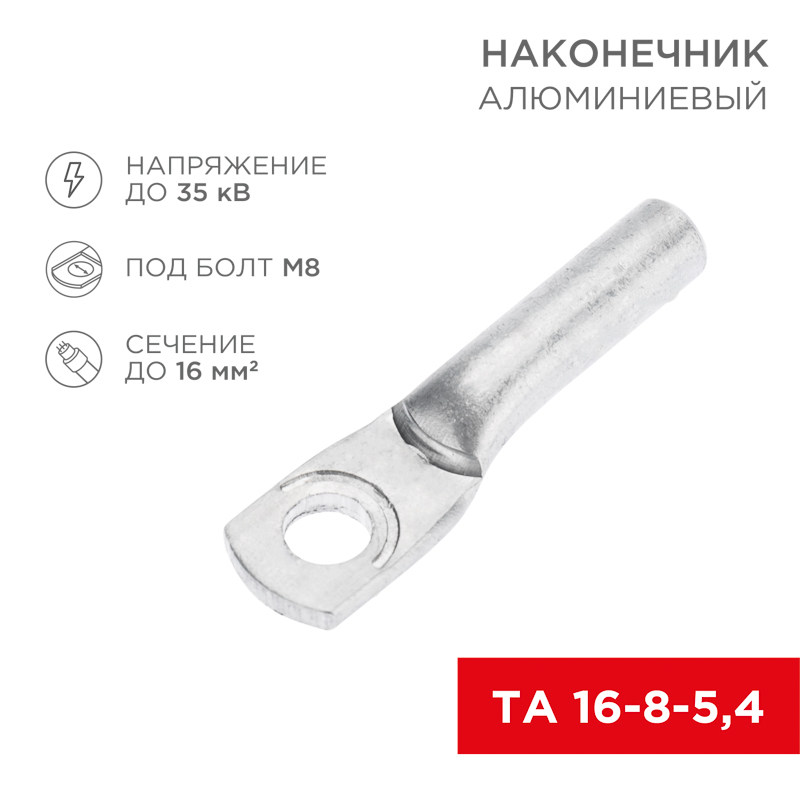

Наконечник алюминиевый ТА 16-8-5,4 (в упак. 100 шт.) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001053
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Поперечное сечение - алюминий16 мм кв.
Стандартное номин поперечное сечение16 мм кв.
МатериалАлюминий
Форма гильзы/муфтыДлинная
Форма поперечного сеченияКруглый (-ая,-ое)
Подходит для кабел с алюм-стальной жилойДа
ЦветСерый
Температура эксплуатации-60–80
Описание и назначение

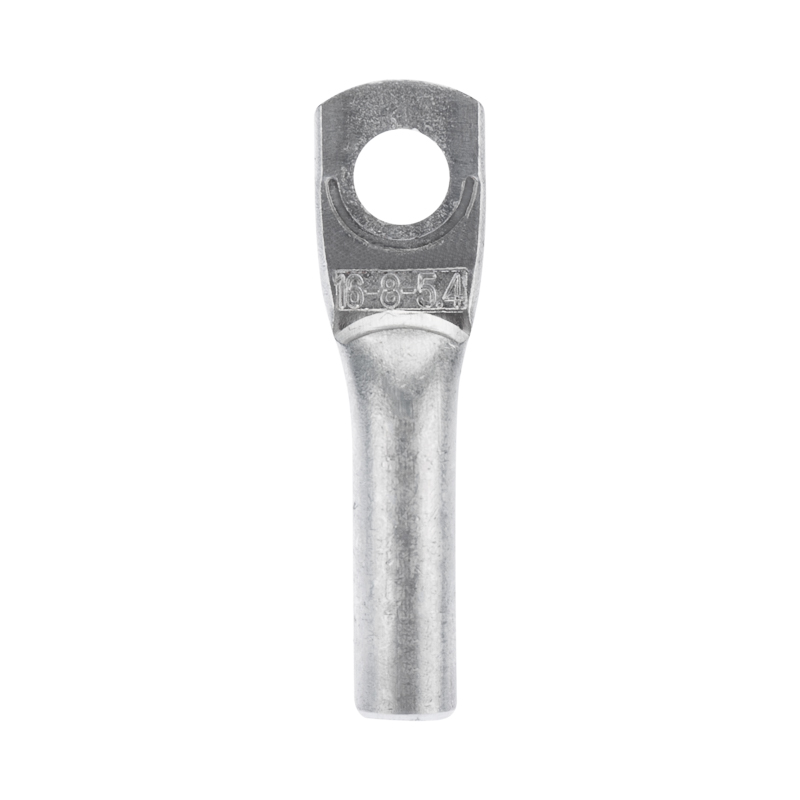

Наконечник алюминиевый ТА 16-8-5,4 REXANT предназначен для оконцовывания посредством опрессовки алюминиевых проводов и кабелей для последующего болтового соединения проводника с оборудованием или шиной.
Выполнен из высококачественного прочного алюминия.
Структура обозначения:
Т — Труба — полуфабрикат, из которого изготовлен наконечник;
А — Алюминий — материал, из которого изготовлен наконечник;
16 — номинальное сечение наконечника, мм²;
8 — диаметр контактного стержня, мм;
5,4 — внутренний диаметр хвостовика, мм.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -60–80 |
|---|---|
| Форма гильзы/муфтыEF007866 | Длинная |
Материалы и конструкция 3
| ЦветEF000007 | Серый |
|---|---|
| МатериалEF002169 | Алюминий |
| Подходит для кабел с алюм-стальной жилойEF007791 | Да |
Классификация и назначение 2
| Применениеданные поставщика | Оконцовывание алюминиевых проводов |
|---|---|
| Серияданные поставщика | Наконечник алюминиевый |
Прочие характеристики 2
| Продольная герметизацияEF001336 | Нет |
|---|---|
| В соотв. с DINEF007982 | Нет |

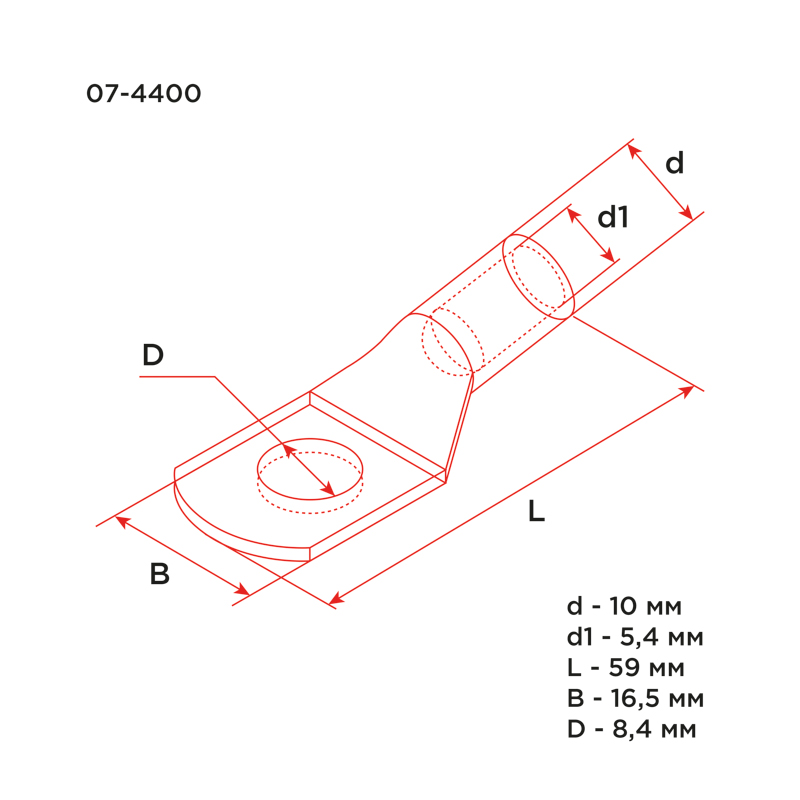

Размеры и упаковка
Изделие
| Метрический размер болта - МEF003649 | 8 |
|---|---|
| Поперечное сечение - алюминийEF007574 | 16 мм кв. |
| Форма поперечного сеченияEF008024 | Круглый (-ая,-ое) |
| Стандартное номин поперечное сечениеEF008073 | 16 мм кв. |
| Внутренний диаметр хвостовикаданные поставщика | 5.4 мм |
| Высота изделияданные поставщика | 1 см |
| Длина изделияданные поставщика | 5.9 см |
| Ширина изделияданные поставщика | 1.65 см |

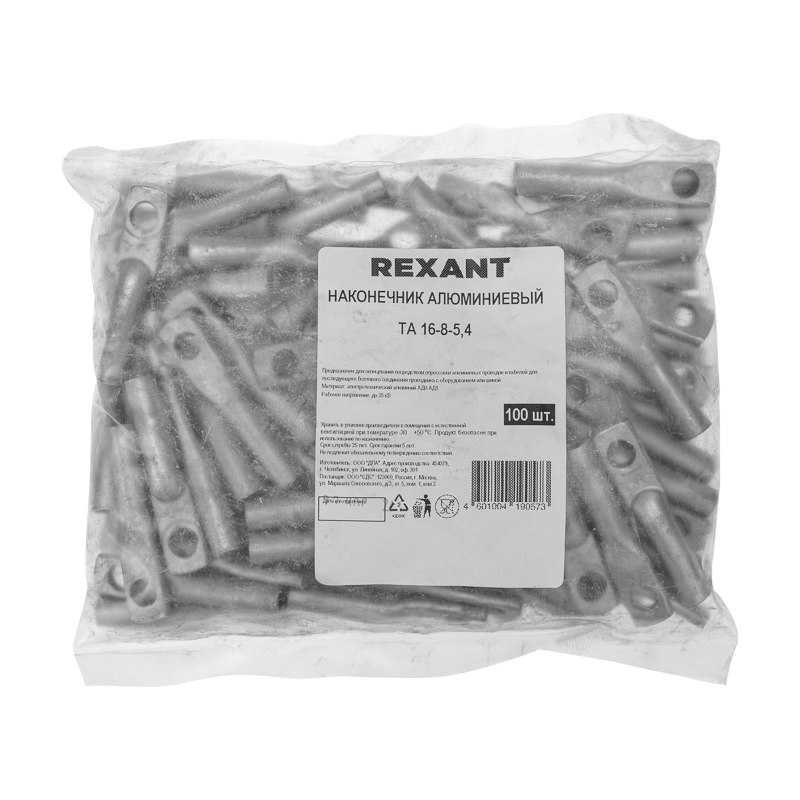

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка кор ( шт) | 1 шт | — | — | — | |
| Базовая единица шт | 100 шт | 59 × 17 × 17 | 0.008 | — | |
| Групповая упаковка спец упаковка упак (600 шт) | 600 шт | — | — | — | |
| Групповая упаковка упак (100 шт) | 100 шт | 18.7 × 15.9 × 4.3 см | 0.756 | 0.001 |
-
Базовая единица спец упаковка кор ( шт)
- В упаковке
- 1 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Базовая единица шт
- В упаковке
- 100 шт
- Габариты
- 59 × 17 × 17
- Вес, кг
- 0.008
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (600 шт)
- В упаковке
- 600 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (100 шт)
- В упаковке
- 100 шт
- Габариты
- 18.7 × 15.9 × 4.3 см
- Вес, кг
- 0.756
- Объём, м³
- 0.001
- EAN / GTIN
