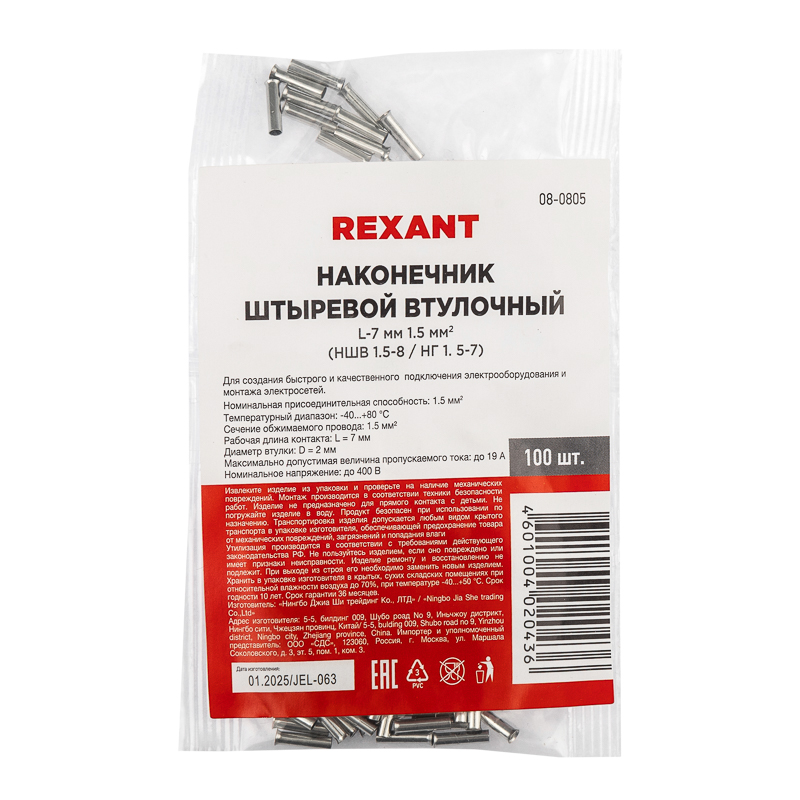

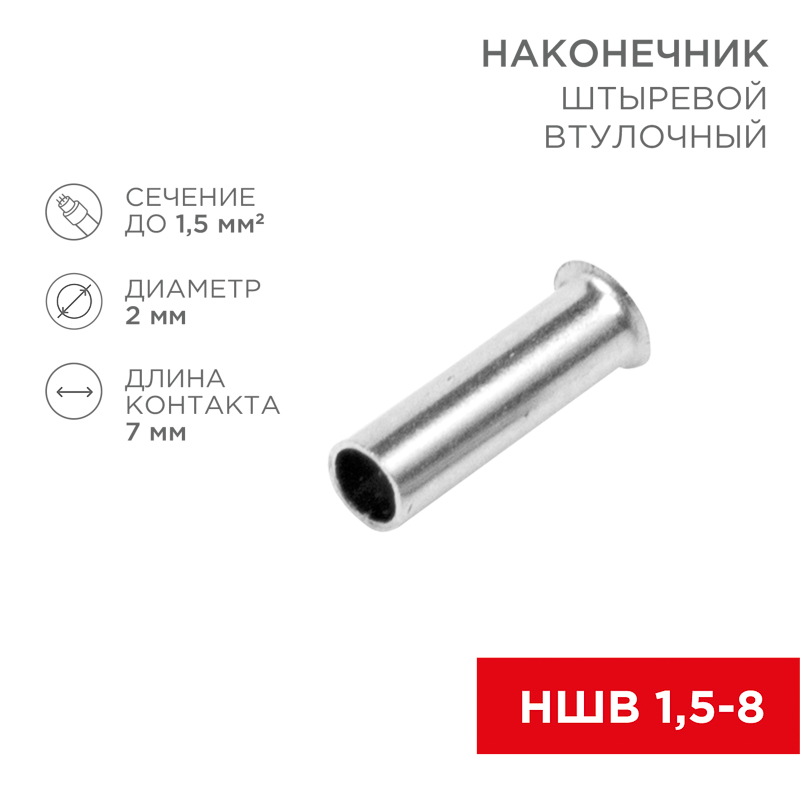

Наконечник штыревой втулочный L-7 мм 1.5 мм² (НШВ 1.5-8/НГ 1.5-7) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000005
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Длина гильзы или муфты7 мм
Номин поперечное сечение1.5 мм кв.
Защитное покрытие поверхностиЛужёный (-ая)
Конструктивное исполнениеСтандартный (-ая)
МатериалЛатунь
ЦветНет (без)
Не содержит (без) галогеновНет
Для кабелей, устойчивых к короткому замыканиюНет
Описание и назначение
Штыревой втулочный наконечник предназначен для подключения различного электрооборудования и монтажа электросетей.
Такой современный способ подготовки кабеля заменяет процесс облуживания или скрутки многожильных медных проводов, а также формирует целостное окончание кабеля для последующего подключения к промышленному или бытовому электрооборудованию.
Втулочный наконечник изготовлен из латуни с поверхностным электролитическим лужением и рассчитан на монтаж одного проводника с соответствующим сечением под опрессовку.
Предварительно зачищенная жила заводится внутрь латунной втулки и обжимается специальными пресс-клещами в считанные секунды.
Для удобства заведения многожильного провода внутрь латунной втулки одна ее сторона развальцована.
Подключение кабеля с помощью втулочного наконечника значительно экономит время на монтаж электросети.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Не содержит (без) галогеновEF000025 | Нет |
|---|---|
| Температура эксплуатацииEF002386 | -40–80 |
Материалы и конструкция 6
| ЦветEF000007 | Нет (без) |
|---|---|
| Защитное покрытие поверхностиEF000139 | Лужёный (-ая) |
| Конструктивное исполнениеEF000767 | Стандартный (-ая) |
| Ленточный экранEF001714 | Нет |
| МатериалEF002169 | Латунь |
| Материал изоляцииEF008118 | Прочее |
Классификация и назначение 3
| Применениеданные поставщика | Подключение электрооборудования |
|---|---|
| Серияданные поставщика | Наконечник штыревой |
| Тип используемого кабеляданные поставщика | Один провод |
Прочие характеристики 3
| ИзолированныйEF000019 | Нет |
|---|---|
| Для кабелей, устойчивых к короткому замыканиюEF001713 | Нет |
| С идентификационным флажкомEF007954 | Нет |

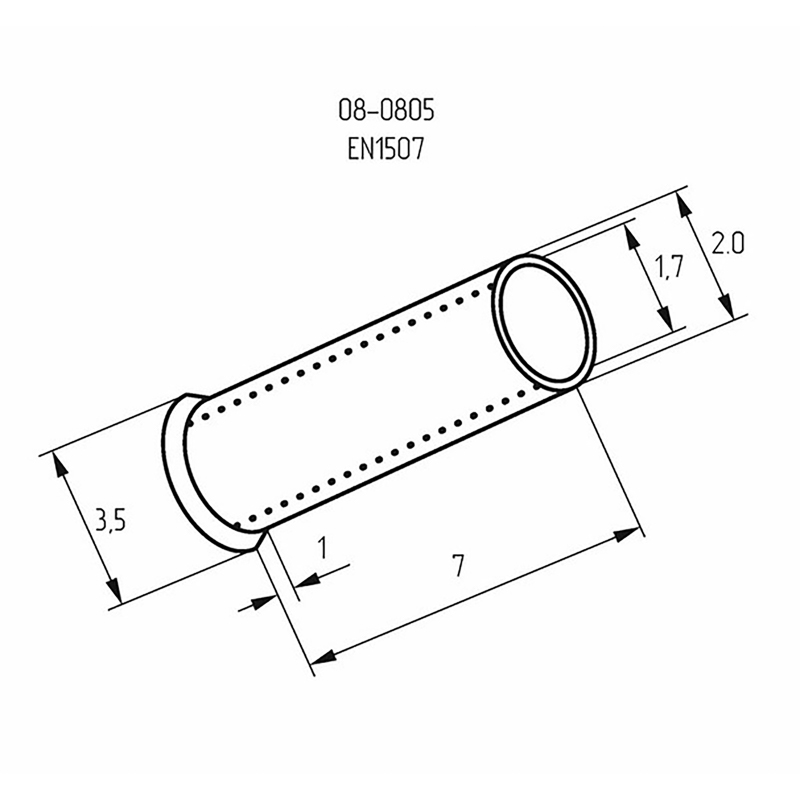

Размеры и упаковка
Изделие
| Длина гильзы или муфтыEF000014 | 7 мм |
|---|---|
| Номин поперечное сечениеEF001335 | 1.5 мм кв. |
| Высота изделияданные поставщика | 0.35 см |
| Диаметр втулкиданные поставщика | 2 мм |
| Длина изделияданные поставщика | 0.7 см |
| Ширина изделияданные поставщика | 0.35 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 100 шт | 75 × 3 × 90 | — | — | |
| Групповая упаковка упак. (10 000 шт.) | 10000 шт | 37 × 18 × 37.5 см | 7 | 0.025 | |
| Групповая упаковка упак. (100 шт.) | 100 шт | 9.3 × 7.9 × 2 | 0.011 | — | |
| Групповая упаковка кор (200 000 шт) | 200000 шт | — | — | — |
-
Базовая единица шт
- В упаковке
- 100 шт
- Габариты
- 75 × 3 × 90
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак. (10 000 шт.)
- В упаковке
- 10000 шт
- Габариты
- 37 × 18 × 37.5 см
- Вес, кг
- 7
- Объём, м³
- 0.025
- EAN / GTIN
-
Групповая упаковка упак. (100 шт.)
- В упаковке
- 100 шт
- Габариты
- 9.3 × 7.9 × 2
- Вес, кг
- 0.011
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (200 000 шт)
- В упаковке
- 200000 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
