EKF

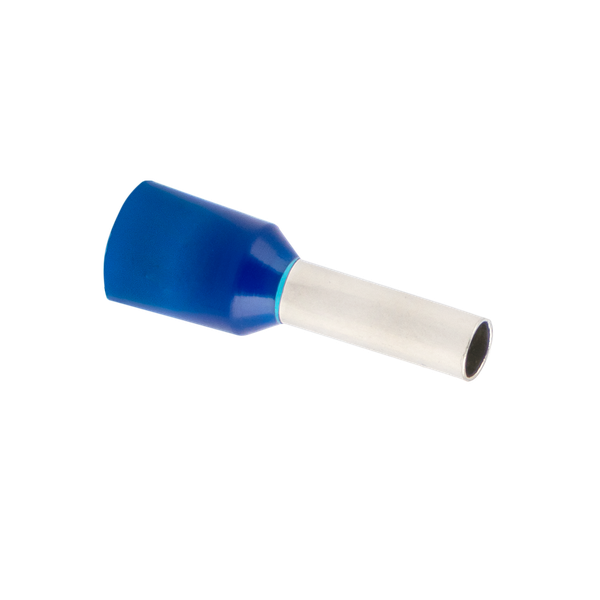

Наконечник штыревой втулочный изолированный НШвИ 2,5-8 (50шт.) EKF PROxima
ИсточникКаталог EKF
КлассификацияEC000005
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Длина гильзы или муфты8 мм
Номин поперечное сечение2,5 мм кв.
ЦветСиний
Защитное покрытие поверхностиЛужёный (-ая)
Конструктивное исполнениеСтандартный (-ая)
МатериалМедь
Материал изоляцииПолипропилен (PP)
ИзолированныйДа
Описание и назначение
Одинарные и двойные втулочные наконечники (НШвИ и НШвИ2) EKF PROxima являются единственными специально разработанными наконечниками под опрессовку, которые полностью заменяют обязательный процесс облуживания многопроволочных медных проводов (типа ПВ-3, ПВС и т.п.) при монтаже различного электрооборудования. Втулочные наконечники состоят из медной луженой трубки, один конец которой развальцован для облегчения ввода многожильного провода и изолирующей манжеты из полипропилена.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Не содержит (без) галогеновEF000025 | Да |
|---|
Материалы и конструкция 6
| ЦветEF000007 | Синий |
|---|---|
| Защитное покрытие поверхностиEF000139 | Лужёный (-ая) |
| Конструктивное исполнениеEF000767 | Стандартный (-ая) |
| Ленточный экранEF001714 | Нет |
| МатериалEF002169 | Медь |
| Материал изоляцииEF008118 | Полипропилен (PP) |
Монтаж и подключение 1
| Прямой контактданные поставщика | Да |
|---|
Классификация и назначение 2
| Серияданные поставщика | EKF |
|---|---|
| Тип наконечникаданные поставщика | Штыревой |
Прочие характеристики 14
| ИзолированныйEF000019 | Да |
|---|---|
| Для кабелей, устойчивых к короткому замыканиюEF001713 | Нет |
| С идентификационным флажкомEF007954 | Нет |
| Гарантийный срок хранения, летданные поставщика | 7 |
| Гарантийный срок эксплуатации, летданные поставщика | 7 |
| Есть штрихкод на каждой штуке товараданные поставщика | да |
| Кратность розничнаяданные поставщика | 1 |
| Наличие сертификата ТРТСданные поставщика | Да |
| Производительданные поставщика | EKF |
| Срок оформленияданные поставщика | 21 |
| Срок подтверждения акцептаданные поставщика | 5 |
| Срок поставкиданные поставщика | 40 |
| Срок производстваданные поставщика | 45 |
| Срок службы, летданные поставщика | 10 |
Размеры и упаковка
Изделие
| Длина гильзы или муфтыEF000014 | 8 мм |
|---|---|
| Номин поперечное сечениеEF001335 | 2,5 мм кв. |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица упак. | 1 шт. | 0.07 × 0.12 × 0.005 см | 0.0085 | 0.000042 | |
| Групповая упаковка коробка (10 упак.) | 10 шт. | 0.118 × 0.12 × 0.015 см | 0.089 | 0.000212 | |
| Транспортная упаковка коробка (1 000 упак.) | 1000 шт. | 0.5 × 0.405 × 0.2 м | 9.62 | 0.0405 |
