Наконечник штыревой втулочный изолированный F-8 мм 1.5 мм² (НШВи 1.5-8 / Е 1,5-8 / E1508) черный, в упак. 10 шт. REXANT
SDS_Group · артикул 06-0406-A
Изображение может отличаться от конкретного исполнения.
REXANT

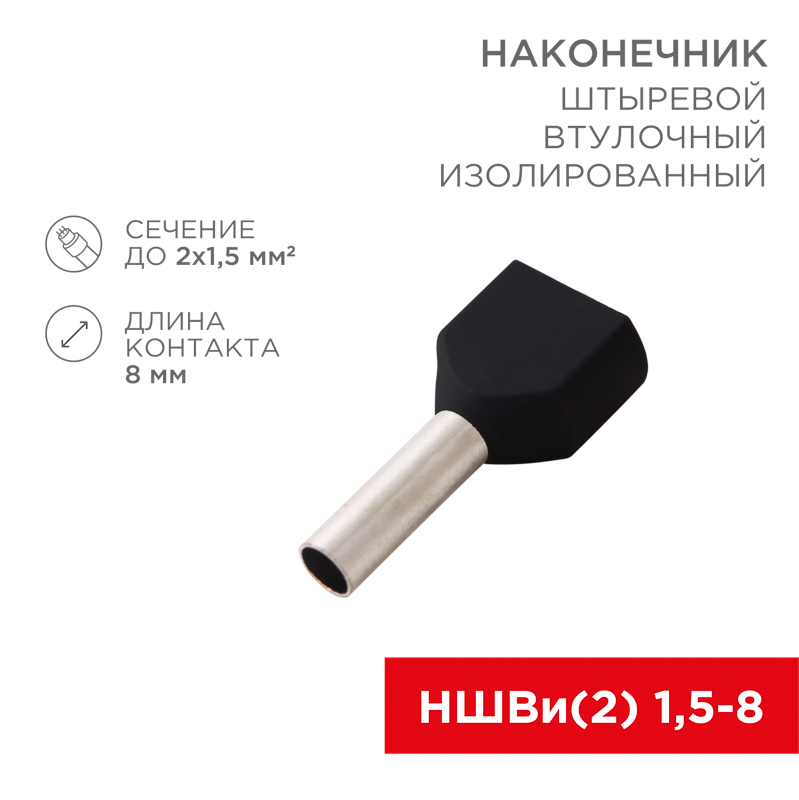

Наконечник штыревой втулочный изолированный F-8 мм 2х1.5 мм² (НШВи(2) 1.5-8/НГи2 1,5-8) черный REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000005
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Длина гильзы или муфты8 мм
Номин поперечное сечение1.5 мм кв.
Защитное покрытие поверхностиЛужёный (-ая)
Конструктивное исполнениеДвойной наконечник
МатериалЛатунь
Материал изоляцииПоливинилхлорид (ПВХ)
ИзолированныйДа
ЦветЧерный
Описание и назначение
Штыревой втулочный изолированный наконечник предназначен для подключения различного электрооборудования и монтажа электросетей.
Такой современный способ подготовки кабеля заменяет процесс облуживания или скрутки многожильных медных проводов, а также формирует целостное окончание кабеля для последующего подключения к промышленному или бытовому электрооборудованию.
Втулочный наконечник изготовлен из меди с поверхностным электролитическим лужением и рассчитан на монтаж 2 проводников с соответствующим сечением под опрессовку. Подключение одновременно 2 проводов значительно экономит время на монтаж электросети.
Предварительно зачищенные жилы заводятся внутрь латунной втулки и обжимаются специальными обжимными инструментами – кримперами (ht-8164 арт. 12-3206; ht-301E арт. 12-3114; ht-301S арт. 12-3119, 12-3019-4).
Для удобства заведения многожильных проводов внутрь латунной втулки предусмотрена манжета конической формы, изготовленная из поливинилхлорида (ПВХ), обеспечивающая надежную защиту соединения от влаги и других внешних воздействий.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Не содержит (без) галогеновEF000025 | Нет |
|---|---|
| Температура эксплуатацииEF002386 | -10–75 |
Материалы и конструкция 6
| ЦветEF000007 | Черный |
|---|---|
| Защитное покрытие поверхностиEF000139 | Лужёный (-ая) |
| Конструктивное исполнениеEF000767 | Двойной наконечник |
| Ленточный экранEF001714 | Нет |
| МатериалEF002169 | Латунь |
| Материал изоляцииEF008118 | Поливинилхлорид (ПВХ) |
Классификация и назначение 3
| Применениеданные поставщика | Подключение электрооборудования |
|---|---|
| Серияданные поставщика | Наконечник штыревой |
| Тип используемого кабеляданные поставщика | Два провода |
Прочие характеристики 3
| ИзолированныйEF000019 | Да |
|---|---|
| Для кабелей, устойчивых к короткому замыканиюEF001713 | Нет |
| С идентификационным флажкомEF007954 | Нет |

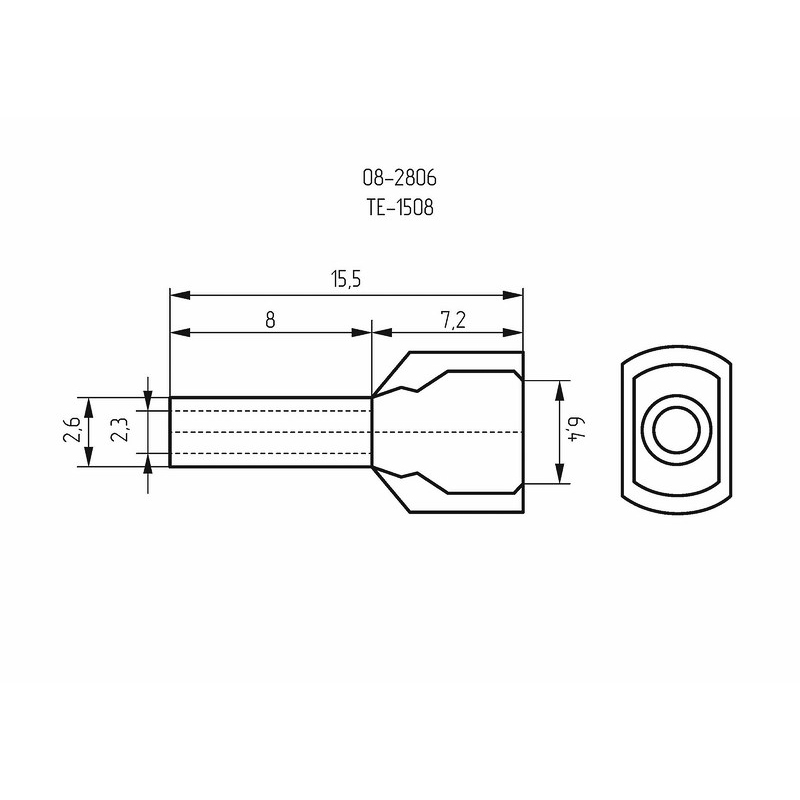

Размеры и упаковка
Изделие
| Длина гильзы или муфтыEF000014 | 8 мм |
|---|---|
| Номин поперечное сечениеEF001335 | 1.5 мм кв. |
| Высота изделияданные поставщика | 0.72 см |
| Диаметр втулкиданные поставщика | 2.6 мм |
| Длина изделияданные поставщика | 1.55 см |
| Ширина изделияданные поставщика | 0.72 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 100 шт | 75 × 10 × 105 | — | — | |
| Групповая упаковка упак. (2 000 шт.) | 2000 шт | 18.2 × 11.5 × 8.3 см | 0.356 | 0.002 | |
| Групповая упаковка упак. (100 шт.) | 100 шт | 9 × 7.4 × 2 | 0.029 | — | |
| Групповая упаковка спец упаковка кор (40 000 шт) | 40000 шт | 42.2 × 37.6 × 26 см | 9.694 | 0.041 |
-
Базовая единица шт
- В упаковке
- 100 шт
- Габариты
- 75 × 10 × 105
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак. (2 000 шт.)
- В упаковке
- 2000 шт
- Габариты
- 18.2 × 11.5 × 8.3 см
- Вес, кг
- 0.356
- Объём, м³
- 0.002
- EAN / GTIN
-
Групповая упаковка упак. (100 шт.)
- В упаковке
- 100 шт
- Габариты
- 9 × 7.4 × 2
- Вес, кг
- 0.029
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (40 000 шт)
- В упаковке
- 40000 шт
- Габариты
- 42.2 × 37.6 × 26 см
- Вес, кг
- 9.694
- Объём, м³
- 0.041
- EAN / GTIN
