Наконечник штыревой втулочный изолированный F-8 мм 0.5 мм² (НШВи 0.5-8 / Е 0,5-8 / E0508) белый, в упак. 10 шт. REXANT
SDS_Group · артикул 06-0403-A
Изображение может отличаться от конкретного исполнения.
REXANT

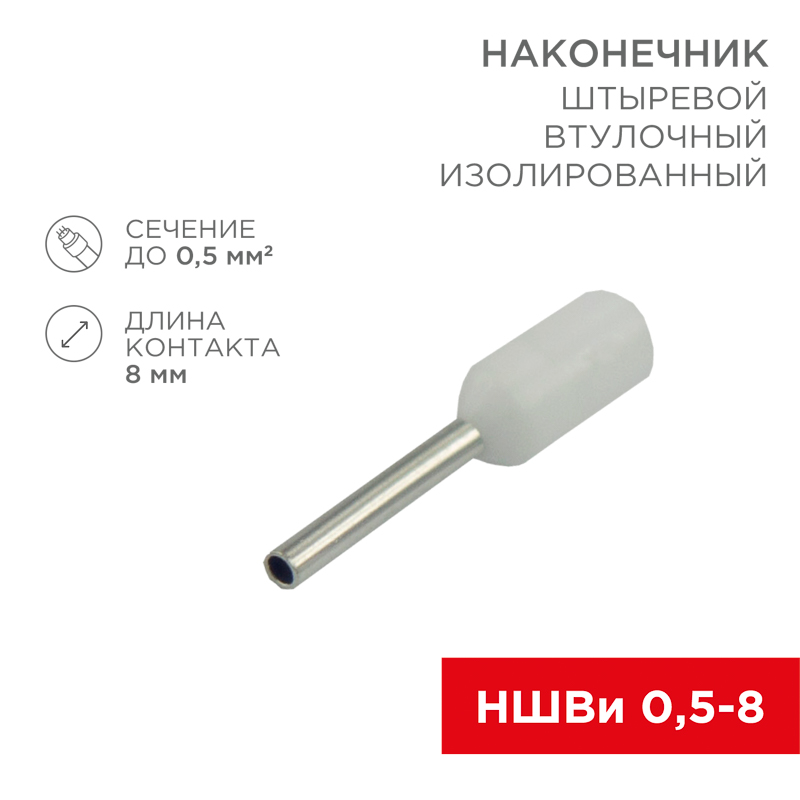

Наконечник штыревой втулочный изолированный F-8 мм 0.5 мм² (НШВи 0.5-8) белый REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000005
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Длина гильзы или муфты8 мм
Номин поперечное сечение0.5 мм кв.
Защитное покрытие поверхностиЛужёный (-ая)
Конструктивное исполнениеСтандартный (-ая)
МатериалЛатунь
Материал изоляцииПоливинилхлорид (ПВХ)
ИзолированныйДа
ЦветБелый
Описание и назначение

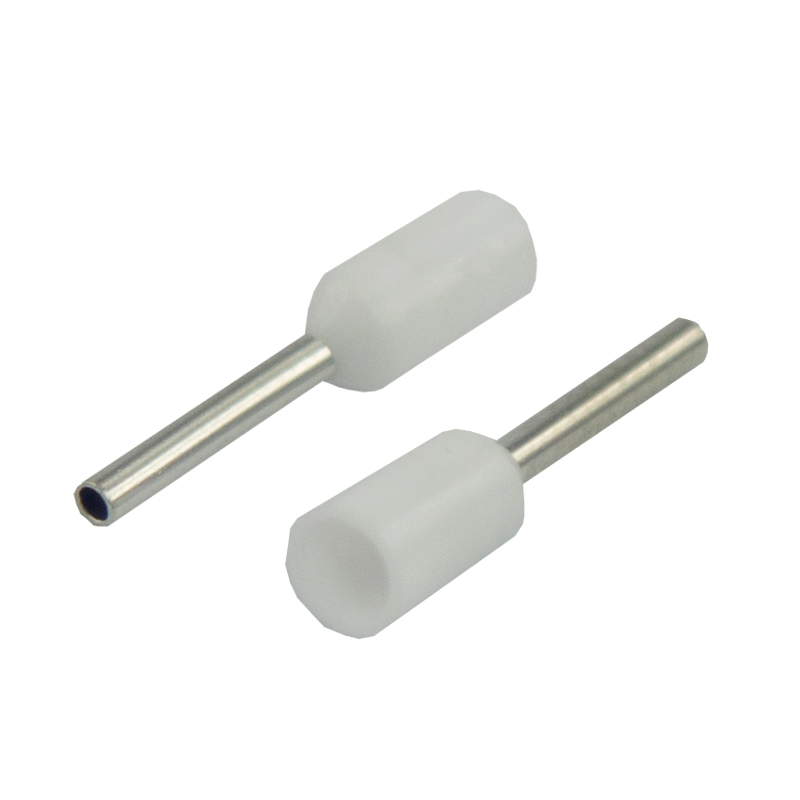

Штыревой втулочный изолированный наконечник предназначен для подключения различного электрооборудования и монтажа электросетей.
Такой современный способ подготовки кабеля заменяет процесс облуживания или скрутки многожильных медных проводов, а также формирует целостное окончание кабеля для последующего подключения к промышленному или бытовому электрооборудованию.
Втулочный наконечник изготовлен из меди с поверхностным электролитическим лужением и рассчитан на монтаж 2 проводников с соответствующим сечением под опрессовку. Подключение одновременно 2 проводов значительно экономит время на монтаж электросети.
Предварительно зачищенные жилы заводятся внутрь латунной втулки и обжимаются специальными обжимными инструментами – кримперами (ht-8164 арт. 12-3206; ht-301E арт. 12-3114; ht-301S арт. 12-3119, 12-3019-4).
Для удобства заведения многожильных проводов внутрь латунной втулки предусмотрена манжета конической формы, изготовленная из поливинилхлорида (ПВХ), обеспечивающая надежную защиту соединения от влаги и других внешних воздействий.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Не содержит (без) галогеновEF000025 | Нет |
|---|---|
| Температура эксплуатацииEF002386 | -10–75 |
Материалы и конструкция 6
| ЦветEF000007 | Белый |
|---|---|
| Защитное покрытие поверхностиEF000139 | Лужёный (-ая) |
| Конструктивное исполнениеEF000767 | Стандартный (-ая) |
| Ленточный экранEF001714 | Нет |
| МатериалEF002169 | Латунь |
| Материал изоляцииEF008118 | Поливинилхлорид (ПВХ) |
Классификация и назначение 3
| Применениеданные поставщика | Подключение электрооборудования |
|---|---|
| Серияданные поставщика | Наконечник штыревой |
| Тип используемого кабеляданные поставщика | Один провод |
Прочие характеристики 3
| ИзолированныйEF000019 | Да |
|---|---|
| Для кабелей, устойчивых к короткому замыканиюEF001713 | Нет |
| С идентификационным флажкомEF007954 | Нет |

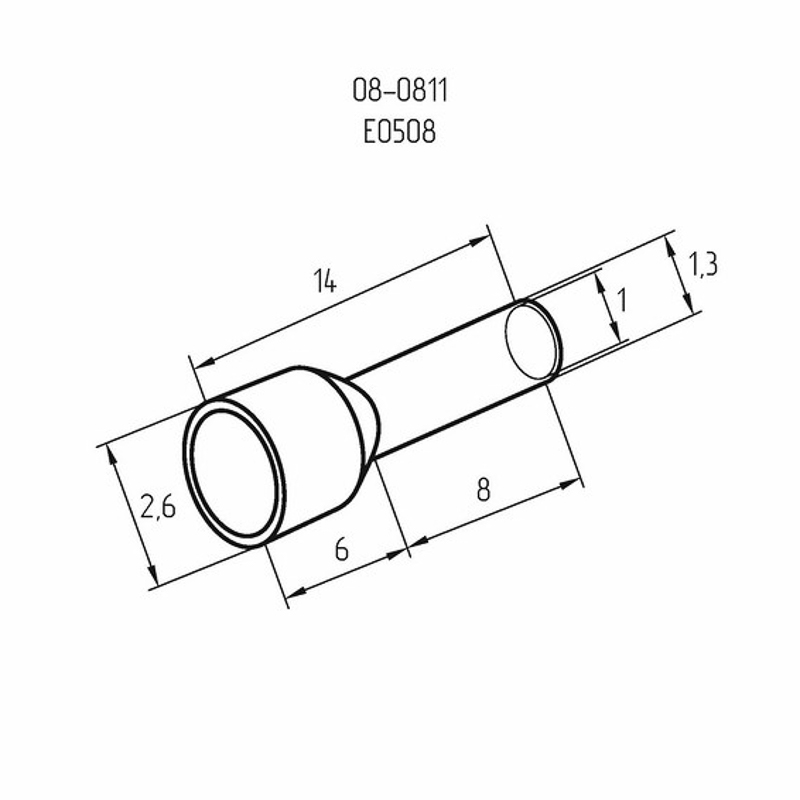

Размеры и упаковка
Изделие
| Длина гильзы или муфтыEF000014 | 8 мм |
|---|---|
| Номин поперечное сечениеEF001335 | 0.5 мм кв. |
| Высота изделияданные поставщика | 0.26 см |
| Диаметр втулкиданные поставщика | 1.3 мм |
| Длина изделияданные поставщика | 1.4 см |
| Ширина изделияданные поставщика | 0.26 см |

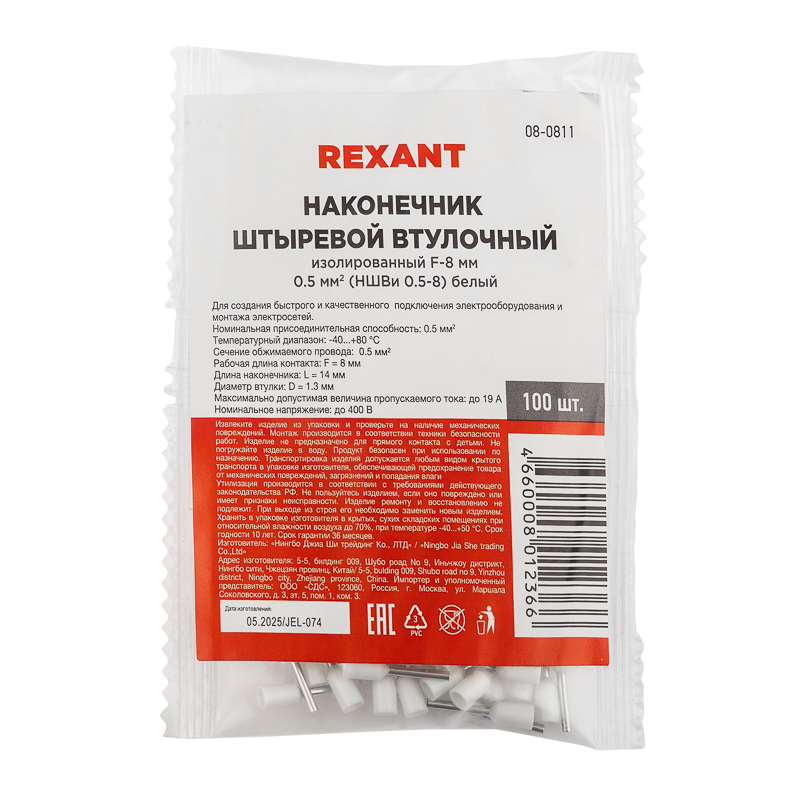

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 100 шт | 75 × 5 × 90 | — | — | |
| Групповая упаковка упак. (100 шт.) | 100 шт | 7.7 × 6.5 × 0.3 | 0.011 | — | |
| Групповая упаковка кор (100 000 шт) | 100000 шт | 44 × 38 × 25.1 см | 9.495 | 0.042 | |
| Групповая упаковка кор (5 000 шт) | 5000 шт | 18.4 × 11.5 × 7.8 см | 0.441 | 0.002 |
-
Базовая единица шт
- В упаковке
- 100 шт
- Габариты
- 75 × 5 × 90
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак. (100 шт.)
- В упаковке
- 100 шт
- Габариты
- 7.7 × 6.5 × 0.3
- Вес, кг
- 0.011
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (100 000 шт)
- В упаковке
- 100000 шт
- Габариты
- 44 × 38 × 25.1 см
- Вес, кг
- 9.495
- Объём, м³
- 0.042
- EAN / GTIN
-
Групповая упаковка кор (5 000 шт)
- В упаковке
- 5000 шт
- Габариты
- 18.4 × 11.5 × 7.8 см
- Вес, кг
- 0.441
- Объём, м³
- 0.002
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 13; ниже показаны отобранные.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Файлы производителя
Документы и файлы
Инструкции, сертификаты, каталоги и инженерные форматы, связанные с этой позицией.
Сертификаты и декларации 1
Сертификат или декларация
ДС ТР ТС 004
PDF · 368,3 КБ
Документы получены из официального каталога производителя и сохранены в инфраструктуре портала. Перед применением проверьте соответствие артикула и актуальность редакции.
