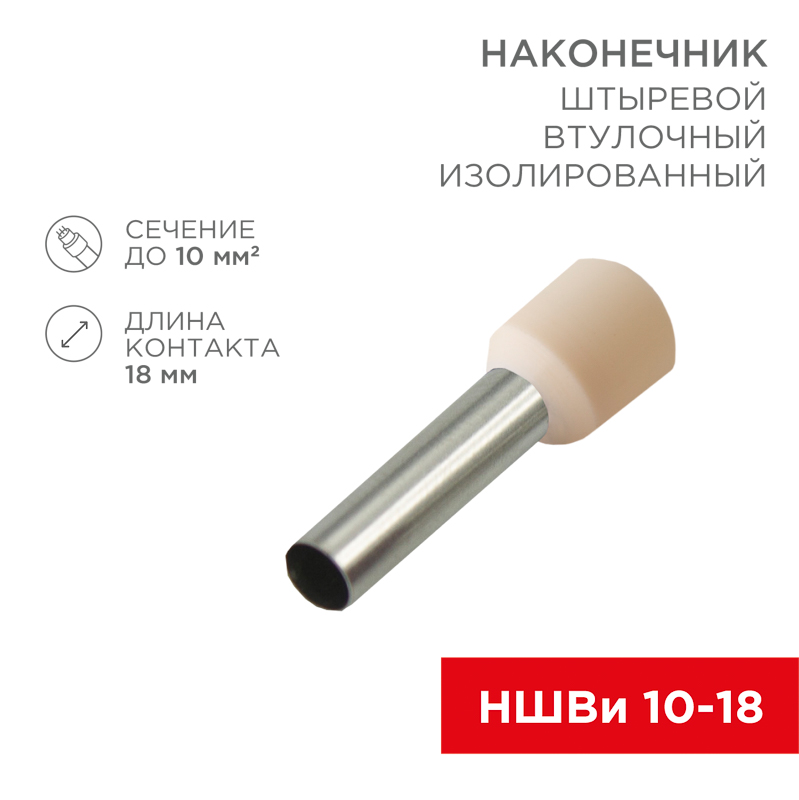

Наконечник штыревой втулочный изолированный F-18 мм 10 мм² (НШВи 10-18) слоновая кость REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000005
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Длина гильзы или муфты18 мм
Номин поперечное сечение10 мм кв.
Защитное покрытие поверхностиЛужёный (-ая)
Конструктивное исполнениеСтандартный (-ая)
МатериалЛатунь
Материал изоляцииПоливинилхлорид (ПВХ)
ИзолированныйДа
ЦветСлоновая кость
Описание и назначение
Штыревой втулочный изолированный наконечник предназначен для подключения различного электрооборудования и монтажа электросетей.
Такой современный способ подготовки кабеля заменяет процесс облуживания или скрутки многожильных медных проводов, а также формирует целостное окончание кабеля для последующего подключения к промышленному или бытовому электрооборудованию.
Втулочный наконечник изготовлен из меди с поверхностным электролитическим лужением и рассчитан на монтаж 2 проводников с соответствующим сечением под опрессовку. Подключение одновременно 2 проводов значительно экономит время на монтаж электросети.
Предварительно зачищенные жилы заводятся внутрь латунной втулки и обжимаются специальными обжимными инструментами – кримперами (ht-8164 арт. 12-3206; ht-301E арт. 12-3114; ht-301S арт. 12-3119, 12-3019-4).
Для удобства заведения многожильных проводов внутрь латунной втулки предусмотрена манжета конической формы, изготовленная из поливинилхлорида (ПВХ), обеспечивающая надежную защиту соединения от влаги и других внешних воздействий.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Не содержит (без) галогеновEF000025 | Нет |
|---|---|
| Температура эксплуатацииEF002386 | -10–75 |
Материалы и конструкция 6
| ЦветEF000007 | Слоновая кость |
|---|---|
| Защитное покрытие поверхностиEF000139 | Лужёный (-ая) |
| Конструктивное исполнениеEF000767 | Стандартный (-ая) |
| Ленточный экранEF001714 | Нет |
| МатериалEF002169 | Латунь |
| Материал изоляцииEF008118 | Поливинилхлорид (ПВХ) |
Классификация и назначение 3
| Применениеданные поставщика | Подключение электрооборудования |
|---|---|
| Серияданные поставщика | Наконечник штыревой |
| Тип используемого кабеляданные поставщика | Один провод |
Прочие характеристики 3
| ИзолированныйEF000019 | Да |
|---|---|
| Для кабелей, устойчивых к короткому замыканиюEF001713 | Нет |
| С идентификационным флажкомEF007954 | Нет |

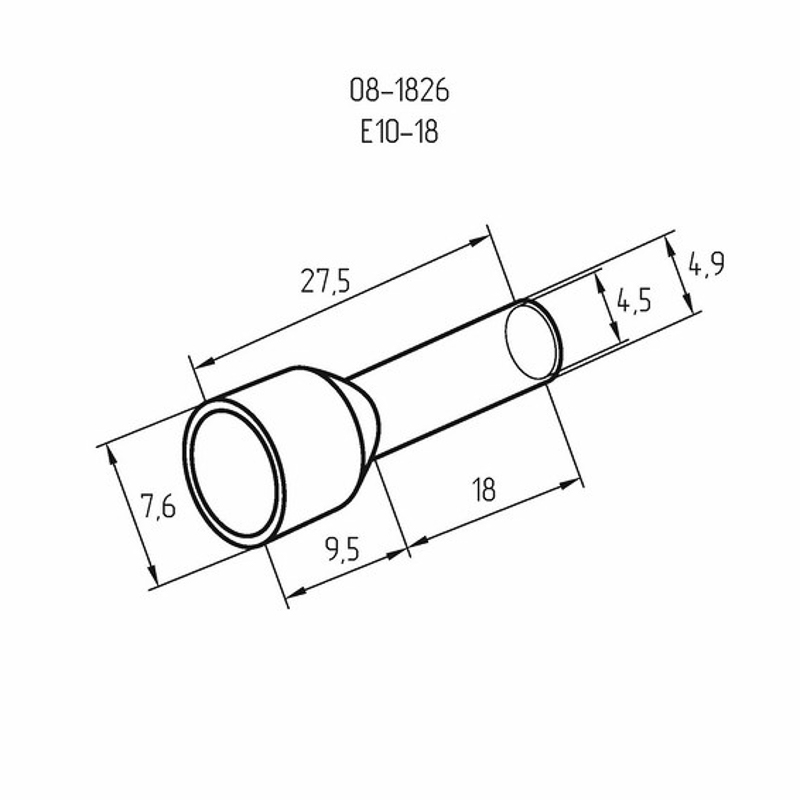

Размеры и упаковка
Изделие
| Длина гильзы или муфтыEF000014 | 18 мм |
|---|---|
| Номин поперечное сечениеEF001335 | 10 мм кв. |
| Высота изделияданные поставщика | 0.76 см |
| Диаметр втулкиданные поставщика | 4.9 мм |
| Длина изделияданные поставщика | 2.75 см |
| Ширина изделияданные поставщика | 0.76 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 100 шт | 105 × 20 × 145 | 0.001 | — | |
| Групповая упаковка кор (10 000 шт) | 10000 шт | 42.6 × 37.1 × 26.1 см | 7.184 | 0.041 | |
| Групповая упаковка кор (500 шт) | 500 шт | — | — | — | |
| Групповая упаковка спец упаковка упак (100 шт) | 100 шт | 13.6 × 10.2 × 1.8 | 0.036 | — |
-
Базовая единица шт
- В упаковке
- 100 шт
- Габариты
- 105 × 20 × 145
- Вес, кг
- 0.001
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (10 000 шт)
- В упаковке
- 10000 шт
- Габариты
- 42.6 × 37.1 × 26.1 см
- Вес, кг
- 7.184
- Объём, м³
- 0.041
- EAN / GTIN
-
Групповая упаковка кор (500 шт)
- В упаковке
- 500 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (100 шт)
- В упаковке
- 100 шт
- Габариты
- 13.6 × 10.2 × 1.8
- Вес, кг
- 0.036
- Объём, м³
- —
- EAN / GTIN
