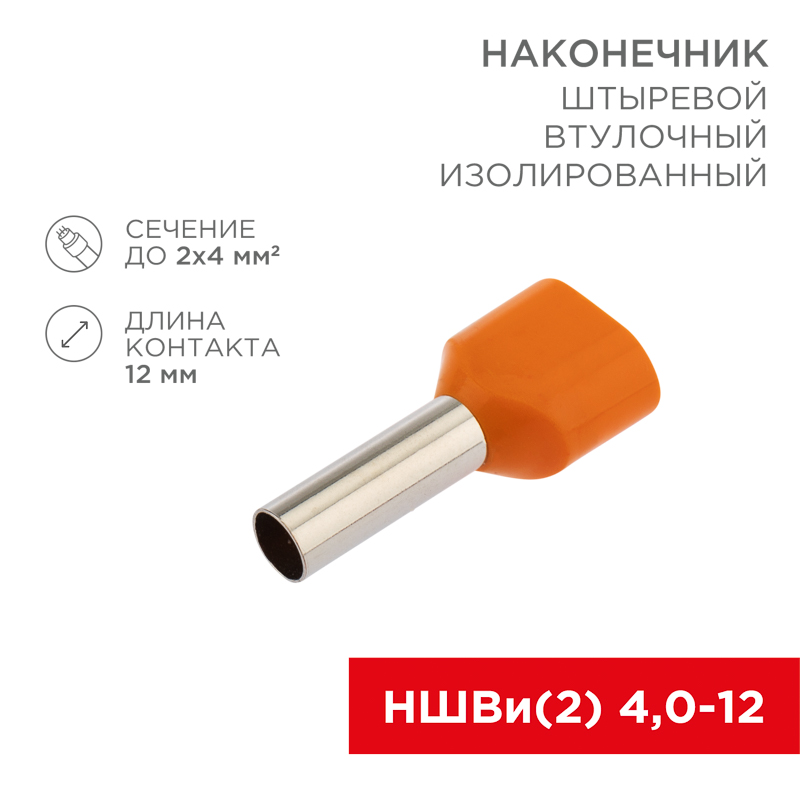

Наконечник штыревой втулочный изолированный F-12 мм 2х4 мм² (НШВи(2) 4.0-12/НГи2 4,0-12) оранжевый REXANT
SDS_Group · артикул 08-2810
Изображение может отличаться от конкретного исполнения.
REXANT
Наконечник штыревой втулочный изолированный F-12 мм 2х4мм² (НШВи(2) 4.0-12/НГи2 4,0-12) оранжевый REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000005
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Длина гильзы или муфты12 мм
Номин поперечное сечение4 мм кв.
Защитное покрытие поверхностиЛужёный (-ая)
Конструктивное исполнениеДвойной наконечник
МатериалЛатунь
Материал изоляцииПоливинилхлорид (ПВХ)
ИзолированныйДа
ЦветОранжевый
Описание и назначение
Штыревой втулочный изолированный наконечник предназначен для подключения различного электрооборудования и монтажа электросетей.
Такой современный способ подготовки кабеля заменяет процесс облуживания или скрутки многожильных медных проводов, а также формирует целостное окончание кабеля для последующего подключения к промышленному или бытовому электрооборудованию.
Втулочный наконечник изготовлен из меди с поверхностным электролитическим лужением и рассчитан на монтаж 2 проводников с соответствующим сечением под опрессовку. Подключение одновременно 2 проводов значительно экономит время на монтаж электросети.
Предварительно зачищенные жилы заводятся внутрь латунной втулки и обжимаются специальными обжимными инструментами – кримперами (ht-8164 арт. 12-3206; ht-301E арт. 12-3114; ht-301S арт. 12-3119, 12-3019-4).
Для удобства заведения многожильных проводов внутрь латунной втулки предусмотрена манжета конической формы, изготовленная из поливинилхлорида (ПВХ), обеспечивающая надежную защиту соединения от влаги и других внешних воздействий.
В упаковке 10 шт
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Не содержит (без) галогеновEF000025 | Нет |
|---|---|
| Температура эксплуатацииEF002386 | -10–75 |
Материалы и конструкция 6
| ЦветEF000007 | Оранжевый |
|---|---|
| Защитное покрытие поверхностиEF000139 | Лужёный (-ая) |
| Конструктивное исполнениеEF000767 | Двойной наконечник |
| Ленточный экранEF001714 | Нет |
| МатериалEF002169 | Латунь |
| Материал изоляцииEF008118 | Поливинилхлорид (ПВХ) |
Классификация и назначение 3
| Применениеданные поставщика | Установка сдвоенных проводов с одинаковым сечением |
|---|---|
| Серияданные поставщика | Наконечник штыревой |
| Тип используемого кабеляданные поставщика | Два провода |
Прочие характеристики 3
| ИзолированныйEF000019 | Да |
|---|---|
| Для кабелей, устойчивых к короткому замыканиюEF001713 | Нет |
| С идентификационным флажкомEF007954 | Нет |
Размеры и упаковка
Изделие
| Длина гильзы или муфтыEF000014 | 12 мм |
|---|---|
| Номин поперечное сечениеEF001335 | 4 мм кв. |
| Высота изделияданные поставщика | 0.92 см |
| Диаметр втулкиданные поставщика | 3.8 мм |
| Длина изделияданные поставщика | 2.31 см |
| Ширина изделияданные поставщика | 0.92 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка упак (1 упак) | 1 упак | 8.4 × 7.1 × 1.6 | 0.014 | — | |
| Групповая упаковка спец упаковка кор (10 упак) | 10 упак | 13.1 × 10.5 × 11.4 см | 0.123 | 0.002 |
-
Базовая единица спец упаковка упак (1 упак)
- В упаковке
- 1 упак
- Габариты
- 8.4 × 7.1 × 1.6
- Вес, кг
- 0.014
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (10 упак)
- В упаковке
- 10 упак
- Габариты
- 13.1 × 10.5 × 11.4 см
- Вес, кг
- 0.123
- Объём, м³
- 0.002
- EAN / GTIN
