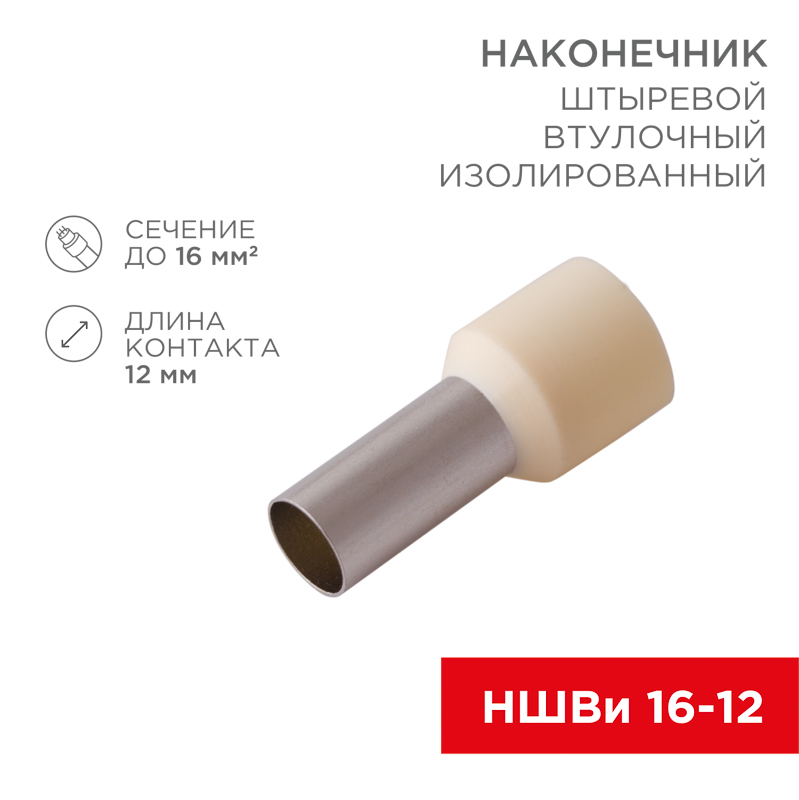

Наконечник штыревой втулочный изолированный F-12 мм 16 мм² (НШВи 16-12) слоновая кость REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000005
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Длина гильзы или муфты12 мм
Номин поперечное сечение16 мм кв.
Защитное покрытие поверхностиЛужёный (-ая)
Конструктивное исполнениеСтандартный (-ая)
МатериалЛатунь
Материал изоляцииПоливинилхлорид (ПВХ)
ИзолированныйДа
ЦветСлоновая кость
Описание и назначение
Штыревой втулочный изолированный наконечник предназначен для подключения различного электрооборудования и монтажа электросетей.
Такой современный способ подготовки кабеля заменяет процесс облуживания или скрутки многожильных медных проводов, а также формирует целостное окончание кабеля для последующего подключения к промышленному или бытовому электрооборудованию.
Втулочный наконечник изготовлен из меди с поверхностным электролитическим лужением и рассчитан на монтаж 2 проводников с соответствующим сечением под опрессовку. Подключение одновременно 2 проводов значительно экономит время на монтаж электросети.
Предварительно зачищенные жилы заводятся внутрь латунной втулки и обжимаются специальными обжимными инструментами – кримперами (ht-8164 арт. 12-3206; ht-301E арт. 12-3114; ht-301S арт. 12-3119, 12-3019-4).
Для удобства заведения многожильных проводов внутрь латунной втулки предусмотрена манжета конической формы, изготовленная из поливинилхлорида (ПВХ), обеспечивающая надежную защиту соединения от влаги и других внешних воздействий.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Не содержит (без) галогеновEF000025 | Нет |
|---|---|
| Температура эксплуатацииEF002386 | -10–75 |
Материалы и конструкция 6
| ЦветEF000007 | Слоновая кость |
|---|---|
| Защитное покрытие поверхностиEF000139 | Лужёный (-ая) |
| Конструктивное исполнениеEF000767 | Стандартный (-ая) |
| Ленточный экранEF001714 | Нет |
| МатериалEF002169 | Латунь |
| Материал изоляцииEF008118 | Поливинилхлорид (ПВХ) |
Классификация и назначение 3
| Применениеданные поставщика | Подключение электрооборудования |
|---|---|
| Серияданные поставщика | Наконечник штыревой |
| Тип используемого кабеляданные поставщика | Один провод |
Прочие характеристики 3
| ИзолированныйEF000019 | Да |
|---|---|
| Для кабелей, устойчивых к короткому замыканиюEF001713 | Нет |
| С идентификационным флажкомEF007954 | Нет |

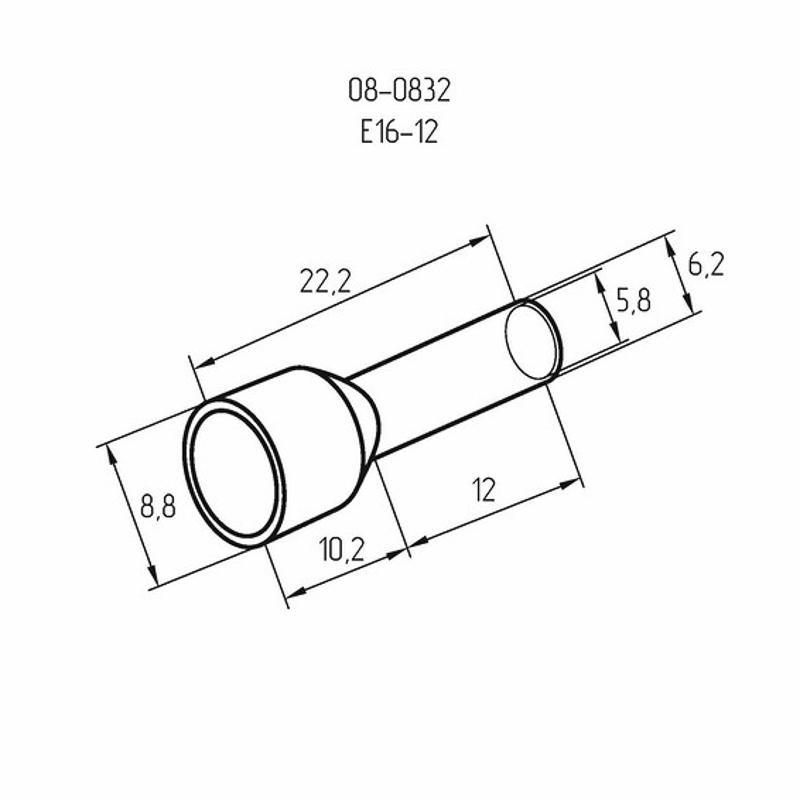

Размеры и упаковка
Изделие
| Длина гильзы или муфтыEF000014 | 12 мм |
|---|---|
| Номин поперечное сечениеEF001335 | 16 мм кв. |
| Высота изделияданные поставщика | 0.88 см |
| Диаметр втулкиданные поставщика | 6.2 мм |
| Длина изделияданные поставщика | 2.22 см |
| Ширина изделияданные поставщика | 0.88 см |

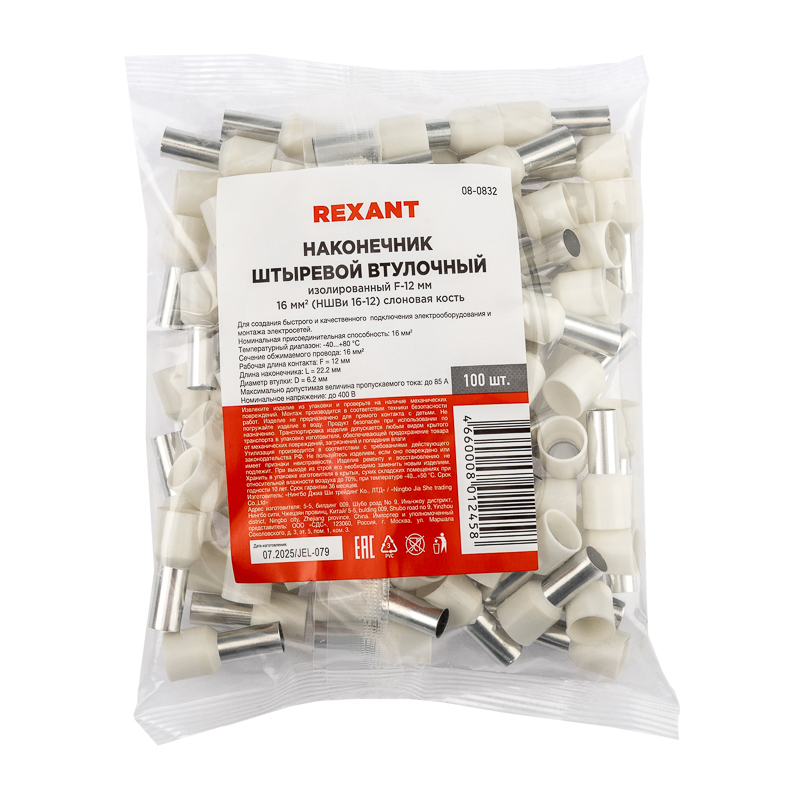

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 100 шт | 90 × 20 × 140 | 0.001 | — | |
| Групповая упаковка кор (600 шт) | 600 шт | 18.2 × 12.1 × 8.4 см | 0.397 | 0.002 | |
| Групповая упаковка упак. (100 шт.) | 100 шт | 13.1 × 9.5 × 3.6 | 0.047 | — | |
| Групповая упаковка кор (12 000 шт) | 12000 шт | 42.7 × 36.9 × 25.9 см | 8.64 | 0.041 |
-
Базовая единица шт
- В упаковке
- 100 шт
- Габариты
- 90 × 20 × 140
- Вес, кг
- 0.001
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (600 шт)
- В упаковке
- 600 шт
- Габариты
- 18.2 × 12.1 × 8.4 см
- Вес, кг
- 0.397
- Объём, м³
- 0.002
- EAN / GTIN
-
Групповая упаковка упак. (100 шт.)
- В упаковке
- 100 шт
- Габариты
- 13.1 × 9.5 × 3.6
- Вес, кг
- 0.047
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (12 000 шт)
- В упаковке
- 12000 шт
- Габариты
- 42.7 × 36.9 × 25.9 см
- Вес, кг
- 8.64
- Объём, м³
- 0.041
- EAN / GTIN
