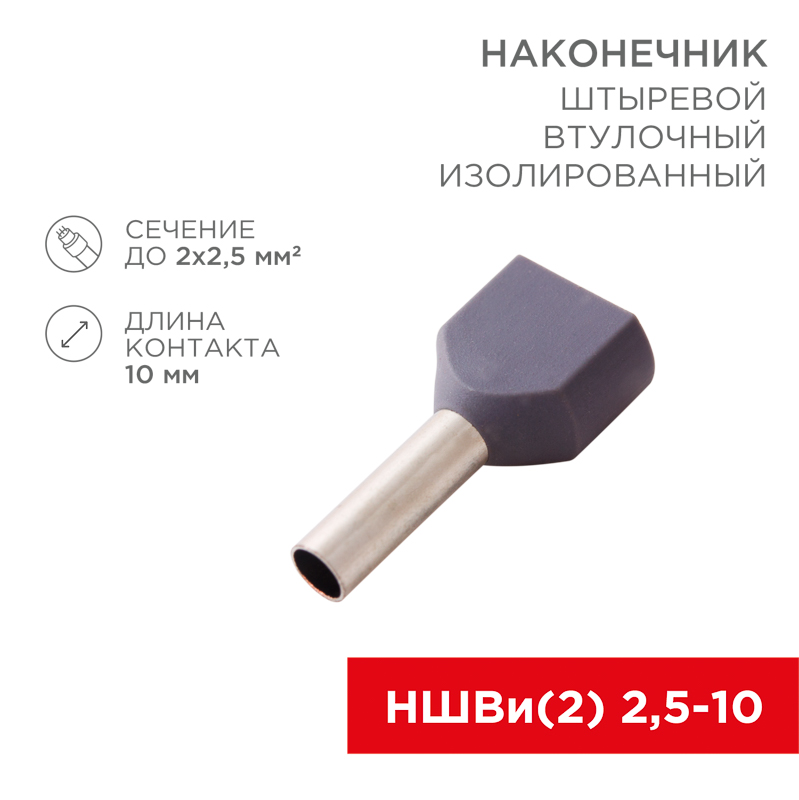

Наконечник штыревой втулочный изолированный F-10 мм 2х2.5 мм² (НШВи(2) 2.5-10/НГи2 2,5-10) серый REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000005
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Длина гильзы или муфты10 мм
Номин поперечное сечение2.5 мм кв.
Защитное покрытие поверхностиЛужёный (-ая)
Конструктивное исполнениеДвойной наконечник
МатериалЛатунь
Материал изоляцииПоливинилхлорид (ПВХ)
ИзолированныйДа
ЦветСерый
Описание и назначение
Штыревой втулочный изолированный наконечник предназначен для подключения различного электрооборудования и монтажа электросетей.
Такой современный способ подготовки кабеля заменяет процесс облуживания или скрутки многожильных медных проводов, а также формирует целостное окончание кабеля для последующего подключения к промышленному или бытовому электрооборудованию.
Втулочный наконечник изготовлен из меди с поверхностным электролитическим лужением и рассчитан на монтаж 2 проводников с соответствующим сечением под опрессовку. Подключение одновременно 2 проводов значительно экономит время на монтаж электросети.
Предварительно зачищенные жилы заводятся внутрь латунной втулки и обжимаются специальными обжимными инструментами – кримперами (ht-8164 арт. 12-3206; ht-301E арт. 12-3114; ht-301S арт. 12-3119, 12-3019-4).
Для удобства заведения многожильных проводов внутрь латунной втулки предусмотрена манжета конической формы, изготовленная из поливинилхлорида (ПВХ), обеспечивающая надежную защиту соединения от влаги и других внешних воздействий.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Не содержит (без) галогеновEF000025 | Нет |
|---|---|
| Температура эксплуатацииEF002386 | -40–80 |
Материалы и конструкция 6
| ЦветEF000007 | Серый |
|---|---|
| Защитное покрытие поверхностиEF000139 | Лужёный (-ая) |
| Конструктивное исполнениеEF000767 | Двойной наконечник |
| Ленточный экранEF001714 | Нет |
| МатериалEF002169 | Латунь |
| Материал изоляцииEF008118 | Поливинилхлорид (ПВХ) |
Классификация и назначение 3
| Применениеданные поставщика | Подключение электрооборудования |
|---|---|
| Серияданные поставщика | Наконечник штыревой |
| Тип используемого кабеляданные поставщика | Два провода |
Прочие характеристики 3
| ИзолированныйEF000019 | Да |
|---|---|
| Для кабелей, устойчивых к короткому замыканиюEF001713 | Нет |
| С идентификационным флажкомEF007954 | Нет |

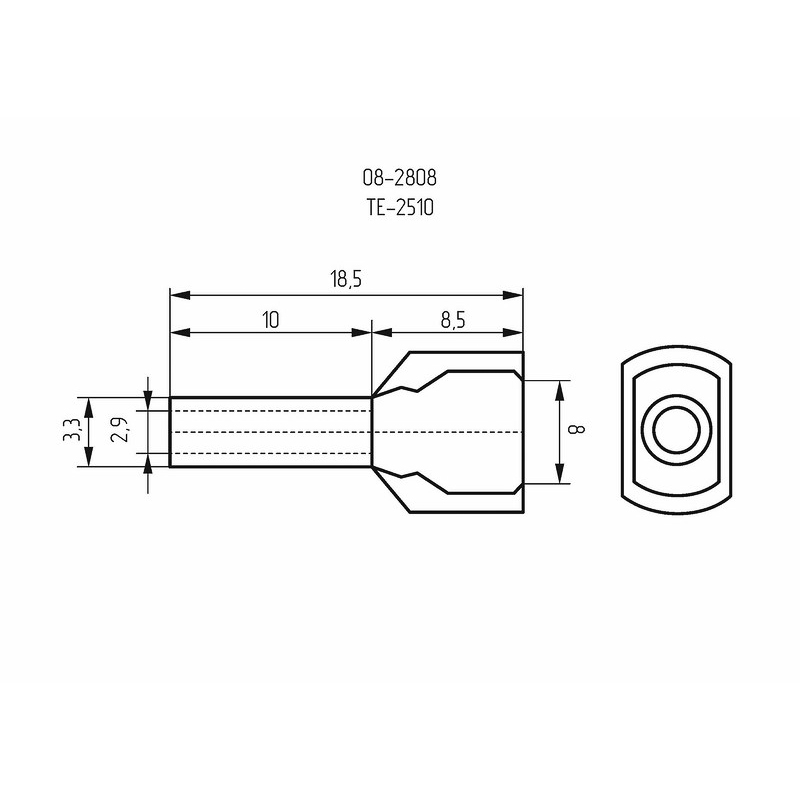

Размеры и упаковка
Изделие
| Длина гильзы или муфтыEF000014 | 10 мм |
|---|---|
| Номин поперечное сечениеEF001335 | 2.5 мм кв. |
| Высота изделияданные поставщика | 0.85 см |
| Диаметр втулкиданные поставщика | 3.3 мм |
| Длина изделияданные поставщика | 1.85 см |
| Ширина изделияданные поставщика | 0.85 см |

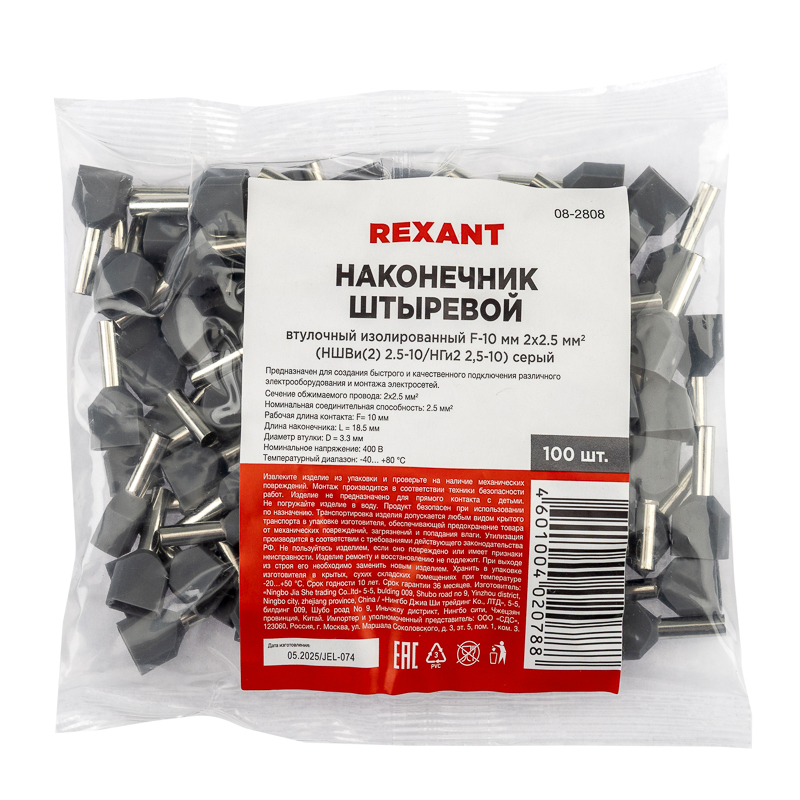

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 100 шт | 80 × 10 × 120 | — | — | |
| Групповая упаковка спец упаковка упак. (1 500 шт.) | 1500 шт | 18 × 11.6 × 8.2 см | 0.503 | 0.002 | |
| Групповая упаковка кор (30 000 шт) | 30000 шт | 43.2 × 37.2 × 25.4 см | 10.877 | 0.041 | |
| Групповая упаковка спец упаковка упак (100 шт) | 100 шт | 10.5 × 10.7 × 1.7 | 0.028 | — |
-
Базовая единица шт
- В упаковке
- 100 шт
- Габариты
- 80 × 10 × 120
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка упак. (1 500 шт.)
- В упаковке
- 1500 шт
- Габариты
- 18 × 11.6 × 8.2 см
- Вес, кг
- 0.503
- Объём, м³
- 0.002
- EAN / GTIN
-
Групповая упаковка кор (30 000 шт)
- В упаковке
- 30000 шт
- Габариты
- 43.2 × 37.2 × 25.4 см
- Вес, кг
- 10.877
- Объём, м³
- 0.041
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (100 шт)
- В упаковке
- 100 шт
- Габариты
- 10.5 × 10.7 × 1.7
- Вес, кг
- 0.028
- Объём, м³
- —
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 18; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 4
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Наконечник штыревой втулочный L-7 мм 2.5 мм² (НШВ 2.5-8/НГ 2.5-7) REXANT
SDS_Group · артикул 08-0807
Наконечник штыревой втулочный изолированный F-12 мм 2х4 мм² (НШВи(2) 4.0-12/НГи2 4,0-12) оранжевый REXANT
SDS_Group · артикул 08-2810
Наконечник штыревой втулочный изолированный F-12 мм 2х4 мм² (НШВи(2) 4.0-12/НГи2 4,0-12) оранжевый REXANT
SDS_Group · артикул 08-2810
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Файлы производителя
Документы и файлы
Инструкции, сертификаты, каталоги и инженерные форматы, связанные с этой позицией.
Сертификаты и декларации 1
Сертификат или декларация
ДС ТР ТС 004
PDF · 368,3 КБ
Документы получены из официального каталога производителя и сохранены в инфраструктуре портала. Перед применением проверьте соответствие артикула и актуальность редакции.
