Кабельный коннектор I-образный (3PIN 0,5-2,5мм2) IP68 REXANT
SDS_Group · артикул 07-5961
Изображение может отличаться от конкретного исполнения.
REXANT

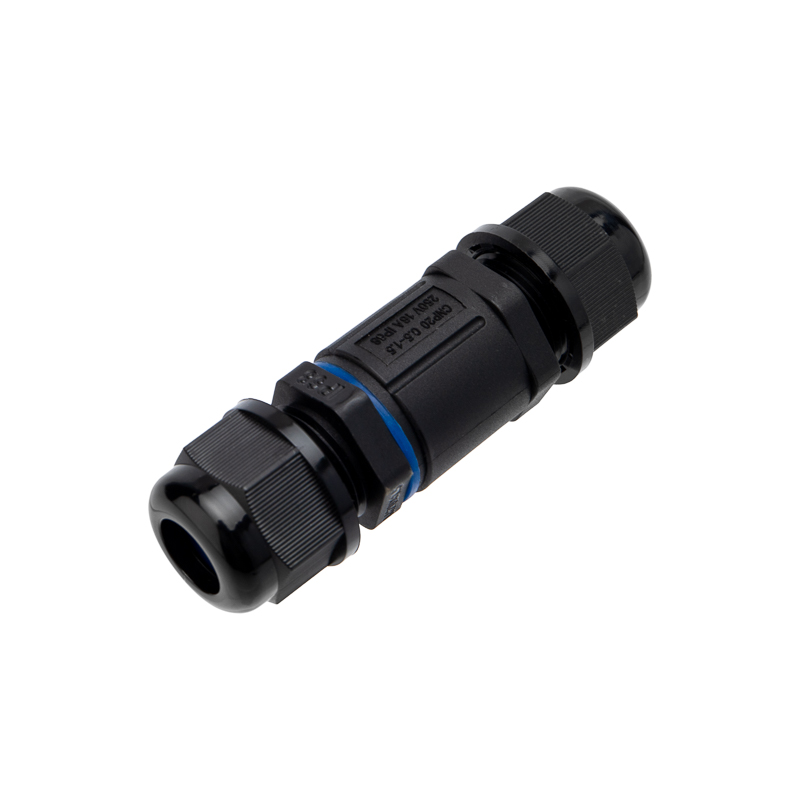

Кабельный коннектор I-образный (3PIN 0,5-1,5мм2) IP68 REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001170
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Диаметр основого кабеля6–11 мм
Диаметр кабеля ответвления6–11 мм
Номин сечение проводника кабеля ответвления0.5–1.5 мм кв.
Номин сечение проводника основного кабеля1.5–1.5 мм кв.
Модель или исполнениеI-образный
ТипПараллельное ответвление
Аксессуары для подключения (в комплекте)Винтовой разъем
Номин. ток16
Описание и назначение
Предназначены для соединений, которым требуется обеспечить полную герметичность, защиту кабеля и надежность электрической цепи. Прочные коннекторы обладают степенью защиты IP68/67 и могут использоваться под водой и под землей без угрозы потерять качество соединения. Компактные размеры коннекторов упрощают их установку в малогабаритных системах.
Герметичные монтажные соединители (тип «колба») незаменимы в сферах:
- благоустройство приусадебного пространства: подсветка дорожек, декоративные пруды, обогрев и освещение зон отдыха на улице, поливочное и автоматическое оборудование;
- подключение средств для обеспечения безопасности: уличные видеокамеры, видеодомофоны, автоматические ворота;
- проводка в бане/сауне, парнике, бассейне, открытом гараже;
- монтаж проводников специализированного или бытового оборудования, сельскохозяйственной техники, различных транспортных средств.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Свободный от галогеновEF000025 | Нет |
|---|---|
| Температура эксплуатацииEF002386 | -40–105 |
| Степень защиты (IP)EF005474 | IP68 |
Электрические и световые параметры 3
| Номин. токEF000001 | 16 |
|---|---|
| Диапазон напряженияEF001711 | 450 В |
| Номинальное напряжениеданные поставщика | 380 В |
Материалы и конструкция 2
| Модель или исполнениеEF000010 | I-образный |
|---|---|
| Материал корпусаEF001596 | Пластик |
Монтаж и подключение 4
| Способ монтажаEF000003 | Резьбовое соединение |
|---|---|
| С винтовыми разъемамиEF004157 | Нет |
| Аксессуары для подключения (в комплекте)EF009681 | Винтовой разъем |
| Количество контактовданные поставщика | 3 штук |
Классификация и назначение 3
| ТипEF001139 | Параллельное ответвление |
|---|---|
| Применениеданные поставщика | Соединение и герметизация электрической цепи |
| Серияданные поставщика | Коннектор |
Прочие характеристики 2
| Количество проводовEF000879 | 3 |
|---|---|
| Утверждена горнодобывающим промышленным секторомEF003671 | Нет |
Размеры и упаковка
Изделие
| Диаметр основого кабеляEF002682 | 6–11 мм |
|---|---|
| Диаметр кабеля ответвленияEF002683 | 6–11 мм |
| Номин сечение проводника кабеля ответвленияEF007912 | 0.5–1.5 мм кв. |
| Номин сечение проводника основного кабеляEF007913 | 1.5–1.5 мм кв. |
| Высота изделияданные поставщика | 1.1 см |
| Ширина изделияданные поставщика | 1.1 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 13.8 × 6.3 × 2.6 | 0.03 | — | |
| Базовая единица шт | 1 шт | 85 × 28 × 28 | 0.035 | — | |
| Групповая упаковка кор (300 шт) | 300 шт | 44.4 × 4.9 × 26.8 см | 10.534 | 0.006 | |
| Групповая упаковка упак (20 шт) | 20 шт | 25.3 × 17.6 × 8.7 см | 0.642 | 0.004 |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 13.8 × 6.3 × 2.6
- Вес, кг
- 0.03
- Объём, м³
- —
- EAN / GTIN
-
Базовая единица шт
- В упаковке
- 1 шт
- Габариты
- 85 × 28 × 28
- Вес, кг
- 0.035
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (300 шт)
- В упаковке
- 300 шт
- Габариты
- 44.4 × 4.9 × 26.8 см
- Вес, кг
- 10.534
- Объём, м³
- 0.006
- EAN / GTIN
-
Групповая упаковка упак (20 шт)
- В упаковке
- 20 шт
- Габариты
- 25.3 × 17.6 × 8.7 см
- Вес, кг
- 0.642
- Объём, м³
- 0.004
- EAN / GTIN
