Маркеры для КВИ-4/16мм2 без нумерации IEK
IEK · артикул YZN30M-004-K00
Изображение может отличаться от конкретного исполнения.
IEK

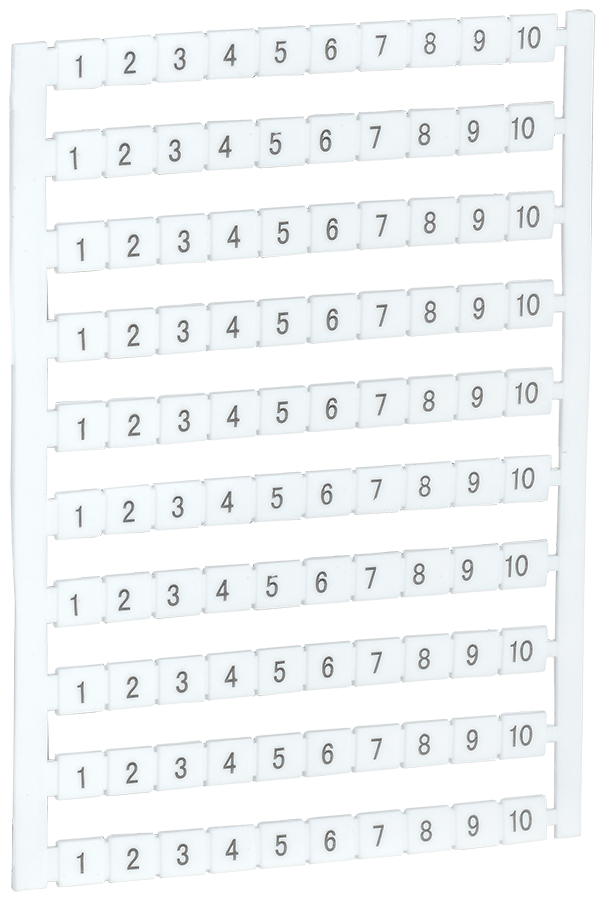

Маркеры для КВИ-4/16мм2 с нумерацией №№ 1-10 IEK
ИсточникКаталог IEK
КлассификацияEC001530
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Тип монтажаЗащёлка
ЦветБелый
Ширина8
Модель или исполнениеВ виде групповой полоски
ФормаКвадратный (-ая)
Сечение проводника4...16
Надпись или маркировкаЦифры
Длина65
Описание и назначение
Маркировочные пластины (маркеры) используются для маркировки рядов клеммных сборок винтового типа (клеммы КВИ) в системах распределения.
Устанавливаются в соответствующие пазы клеммы. Выполнены в виде пластин с десятью маркировочными площадками. Каждая площадка может отсоединяться друг от друга.
На маркеры также может наноситься обозначение, например, нумерация №№ 1-10 или символы "A, B, C, N, PE".
Изготавливаются из пластика.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -60...110 |
|---|
Материалы и конструкция 3
| ЦветEF000007 | Белый |
|---|---|
| Модель или исполнениеEF000010 | В виде групповой полоски |
| МатериалEF002169 | Пластик |
Монтаж и подключение 1
| Тип монтажаEF000003 | Защёлка |
|---|
Классификация и назначение 2
| ФормаEF000051 | Квадратный (-ая) |
|---|---|
| Применениеданные поставщика | Установка на клемму КВИ |
Прочие характеристики 3
| Надпись или маркировкаEF000131 | Цифры |
|---|---|
| С полем для надписиEF003456 | Нет |
| Символданные поставщика | 1...10 |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 8 |
|---|---|
| Сечение проводникаEF000085 | 4...16 |
| ДлинаEF001438 | 65 |
| Диаметр кабеляEF002356 | - |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | — | — | — | — | — |
| Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ | 50 шт | 0.15 × 0.1 × 0.01 см | 0.04 | 0.00015 | |
| TRANSPORTING КОРОБКА/БОКС | 2000 шт | 0.3 × 0.26 × 0.11 м | 1.6 | 0.00858 |
-
Базовая единица
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ
- В упаковке
- 50 шт
- Габариты
- 0.15 × 0.1 × 0.01 см
- Вес, кг
- 0.04
- Объём, м³
- 0.00015
- EAN / GTIN
-
TRANSPORTING КОРОБКА/БОКС
- В упаковке
- 2000 шт
- Габариты
- 0.3 × 0.26 × 0.11 м
- Вес, кг
- 1.6
- Объём, м³
- 0.00858
- EAN / GTIN
