Маркеры для КПИ-6мм2 без символов IEK
IEK · артикул YZN11M-006-K00
Изображение может отличаться от конкретного исполнения.
IEK

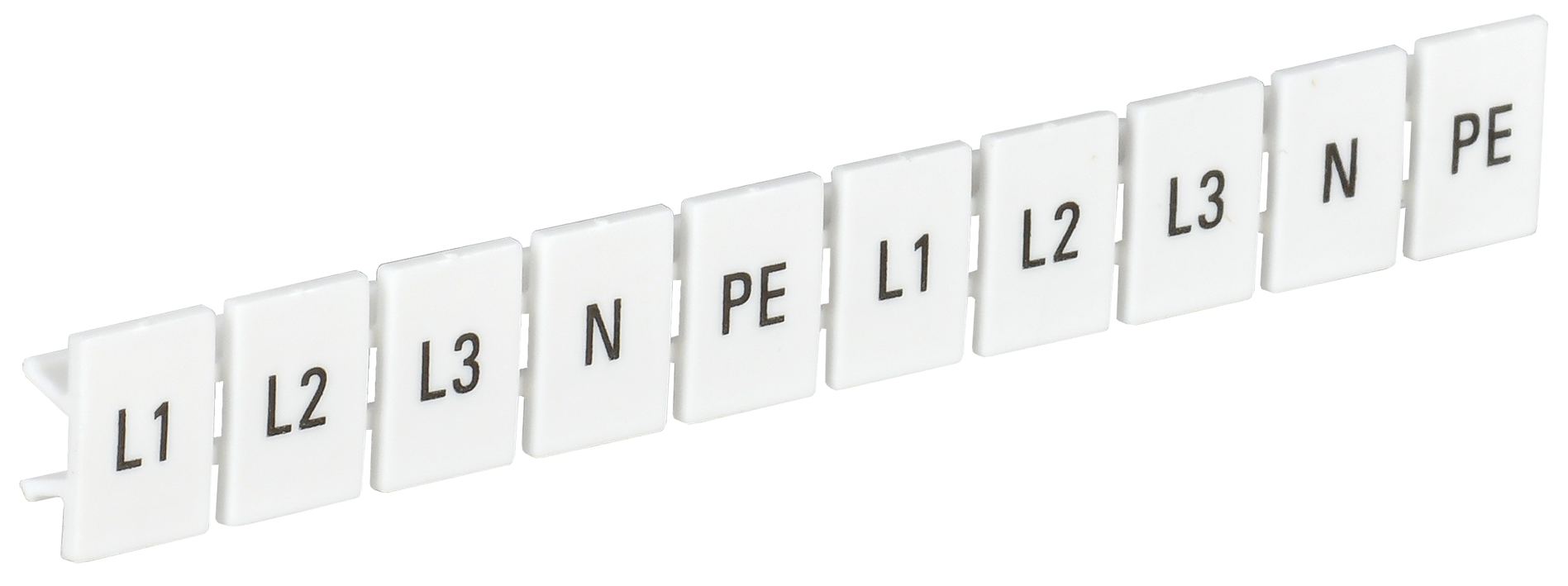

Маркеры для КПИ-6мм2 с символами "L1, L2, L3, N, PE" IEK
ИсточникКаталог IEK
КлассификацияEC001530
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Тип монтажаЗащёлка
ЦветБелый
Ширина11
Модель или исполнениеВ виде групповой полоски
ФормаКвадратный (-ая)
Сечение проводника6
Надпись или маркировкаСимволы
Длина82
Описание и назначение
Маркировочные пластины (маркеры) используются для маркировки рядов клеммных сборок пружинного типа (клеммы КПИ) в системах распределения.
Устанавливаются в соответствующие пазы клеммы. Выполнены в виде пластин с десятью маркировочными площадками. Каждая площадка легко отсоединяется друг от друга.
Маркировочные пластины выполнены в двух вариантах: для центрального размещения и бокового.
На маркеры также может наноситься обозначение, например, нумерация №№ 1-10 или символы "L1, L2, L3, N, PE".
Изготавливаются из пластика.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -40...85 |
|---|
Материалы и конструкция 3
| ЦветEF000007 | Белый |
|---|---|
| Модель или исполнениеEF000010 | В виде групповой полоски |
| МатериалEF002169 | Пластик |
Монтаж и подключение 1
| Тип монтажаEF000003 | Защёлка |
|---|
Классификация и назначение 2
| ФормаEF000051 | Квадратный (-ая) |
|---|---|
| Применениеданные поставщика | Установка на клемму КПИ |
Прочие характеристики 3
| Надпись или маркировкаEF000131 | Символы |
|---|---|
| С полем для надписиEF003456 | Нет |
| Символданные поставщика | L1, L2, L3, N, PE |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 11 |
|---|---|
| Сечение проводникаEF000085 | 6 |
| ДлинаEF001438 | 82 |
| Диаметр кабеляEF002356 | - |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | — | — | — | — | — |
| Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ | 10 шт | 0.1 × 0.1 × 0.02 см | 0.017 | 0.00007 | |
| TRANSPORTING КОРОБКА/БОКС | 1000 шт | 0.18 × 0.26 × 0.15 м | 1.72 | 0.007 |
-
Базовая единица
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ
- В упаковке
- 10 шт
- Габариты
- 0.1 × 0.1 × 0.02 см
- Вес, кг
- 0.017
- Объём, м³
- 0.00007
- EAN / GTIN
-
TRANSPORTING КОРОБКА/БОКС
- В упаковке
- 1000 шт
- Габариты
- 0.18 × 0.26 × 0.15 м
- Вес, кг
- 1.72
- Объём, м³
- 0.007
- EAN / GTIN
