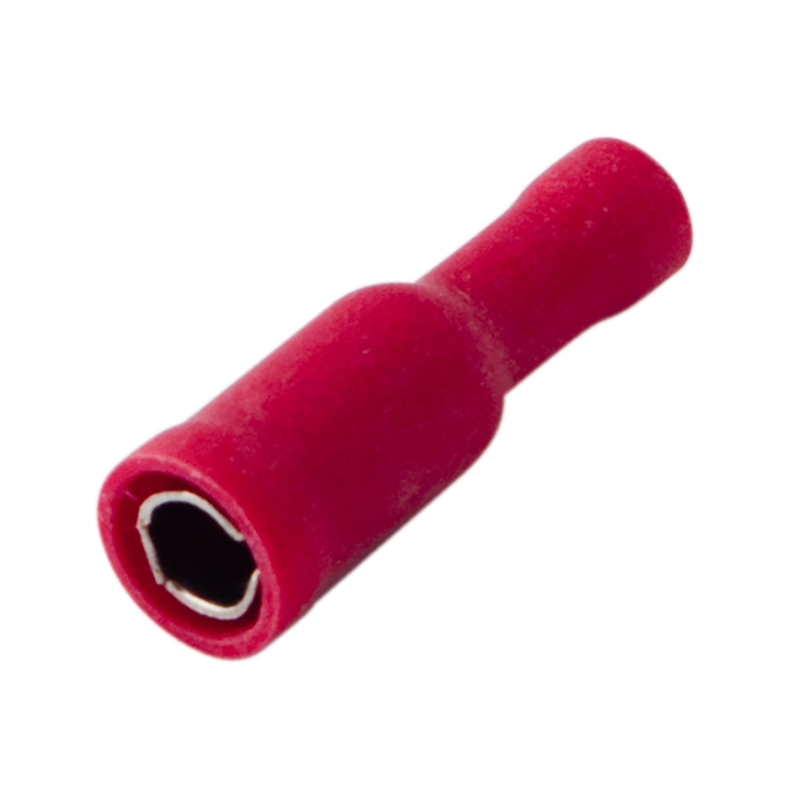

Разъем штекерный полностью изолированный гнездо 4 мм 0.5-1.5 мм² (РШПи-м 1.5-4/РшИмп 1,25-5-4) красный REXANT
SDS_Group · артикул 08-0261
Изображение может отличаться от конкретного исполнения.
REXANT
Разъем штекерный изолированный гнездо 4 мм 0.5-1.5 мм² (РШи-м 1.5-4/РШИм 1,25-5-4) красный REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000516
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Макс. ток (Imax)10 А
Номин поперечное сечение0.5–1,5 мм кв.
Модель или исполнениеГнездо
ИзоляцияПолная изоляция
Размер вилкиКруглый 4 мм
МатериалЛатунь
Материал изоляцииПоливинилхлорид (ПВХ)
Цвет изоляцииКрасный
Описание и назначение
Клемма штекерная изолированная (гнездо ø 4 мм) 0.5-1.5 мм² красная REXANT предназначена для создания качественного «мобильного» подключения электрооборудования или соединения проводов между собой, которое при необходимости возможно разъединить без лишних усилий. Такая клемма используется для оконцовывания многожильных медных проводов при монтаже мобильных электрических контактных соединений на подвижном составе (автомобиле-, вагоно-, самолето- и судостроении).
Изолированная штекерная клемма REXANT состоит из двух компонентов: металлического коннектора (гнездо) и защитного изолятора, закрывающего коннектор полностью. Металлический коннектор изготовлен из латуни, с поверхностным электролитическим лужением, а изолятор клеммы из поливинилхлорида (ПВХ), надежно защищающий место обжима кабеля и контактную часть от физических воздействий, а человека от поражения электрическим током. Обжатие производится специальными пресс-клещами (ht-301 H, ht-301 N, ht-301 W) поверх защитного изолятора. Цвет изолятора красный.
Технические характеристики:
Температурный диапазон: -10...+75 ℃
Сечение применяемых проводов в диапазоне: 0.5-1.5 мм²
Рабочий диаметр гнезда: d = 4 мм
Максимально допустимая величина пропускаемого тока: 10 А
Применение изолированных штекерных клемм дает возможность существенно ускорять электромонтажные работы, при этом контакт является электробезопасным и позволяет многократно отсоединять и присоединять провода.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -10–75 |
|---|
Электрические и световые параметры 3
| Макс. ток (Imax)EF000877 | 10 А |
|---|---|
| Максимальная сила токаданные поставщика | 10 А |
| Номинальное напряжениеданные поставщика | 400 В |
Материалы и конструкция 5
| Модель или исполнениеEF000010 | Гнездо |
|---|---|
| ИзоляцияEF000155 | Полная изоляция |
| Цвет изоляцииEF001715 | Красный |
| МатериалEF002169 | Латунь |
| Материал изоляцииEF008118 | Поливинилхлорид (ПВХ) |
Монтаж и подключение 1
| Номинальная присоединительная способностьданные поставщика | 1.5 мм² |
|---|
Классификация и назначение 2
| Применениеданные поставщика | Подключение электрооборудования |
|---|---|
| Серияданные поставщика | Клемма |
Прочие характеристики 2
| С защелкойEF009743 | Нет |
|---|---|
| С разветвителемEF009744 | Нет |

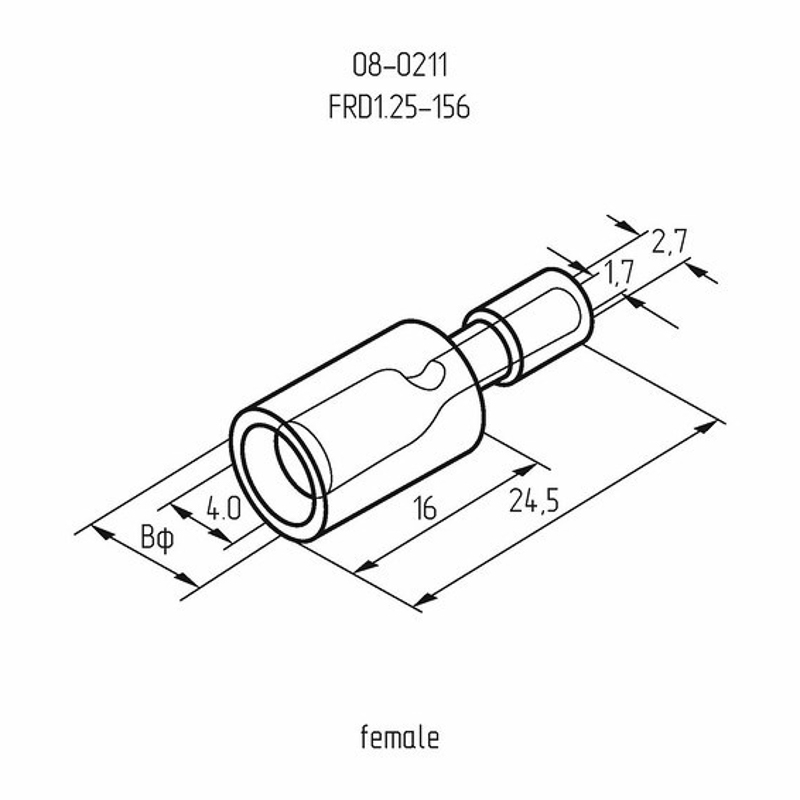

Размеры и упаковка
Изделие
| Размер вилкиEF001716 | Круглый 4 мм |
|---|---|
| Номин поперечное сечениеEF005124 | 0.5–1,5 мм кв. |
| Высота изделияданные поставщика | 0.57 см |
| Длина изделияданные поставщика | 2.45 см |
| Номинальное поперечное сечениеданные поставщика | 0.5 - 1.5 мм² |
| Рабочая ширина штекераданные поставщика | 4 мм |
| Ширина изделияданные поставщика | 0.57 см |

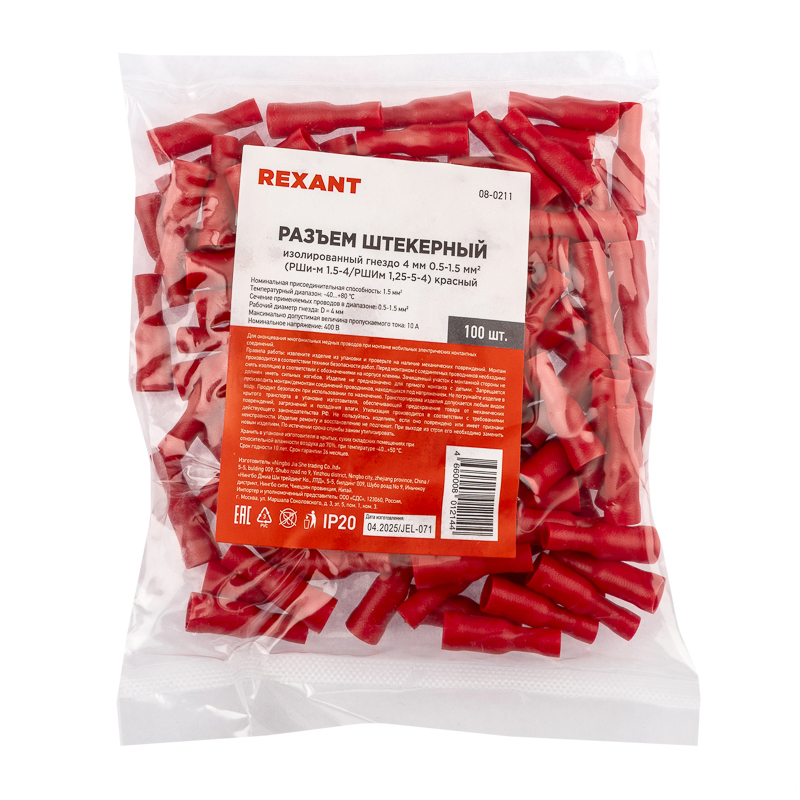

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 100 шт | 105 × 20 × 120 | 0.001 | — | |
| Групповая упаковка упак. (100 шт.) | 100 шт | 10.7 × 9.1 × 2.6 | 0.095 | — | |
| Групповая упаковка упак. (800 шт.) | 800 шт | — | — | — | |
| Групповая упаковка кор (16 000 шт) | 16000 шт | 44.1 × 37.4 × 24.9 см | 17.191 | 0.041 |
-
Базовая единица шт
- В упаковке
- 100 шт
- Габариты
- 105 × 20 × 120
- Вес, кг
- 0.001
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак. (100 шт.)
- В упаковке
- 100 шт
- Габариты
- 10.7 × 9.1 × 2.6
- Вес, кг
- 0.095
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак. (800 шт.)
- В упаковке
- 800 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (16 000 шт)
- В упаковке
- 16000 шт
- Габариты
- 44.1 × 37.4 × 24.9 см
- Вес, кг
- 17.191
- Объём, м³
- 0.041
- EAN / GTIN
