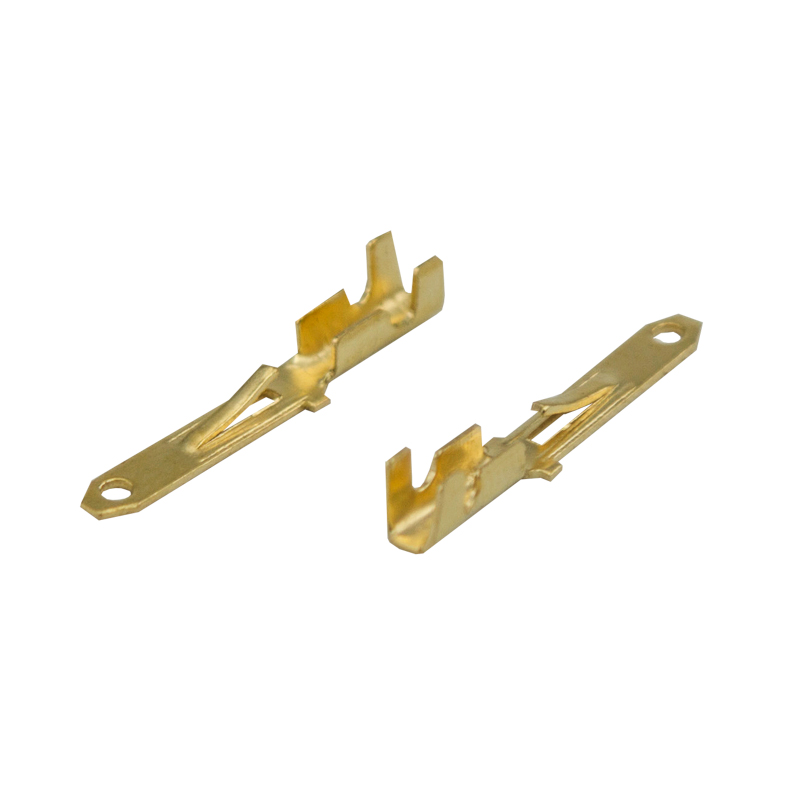

Клемма плоская штекер 2.8 мм 0.75-1.5 мм² (РП-п 1.5-(2.8)) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000516
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Макс. ток (Imax)15,0000 А
Номин поперечное сечение0.75–1,5 мм кв.
Модель или исполнениеШтекер
ИзоляцияБез изоляции
Цвет изоляцииПрочее

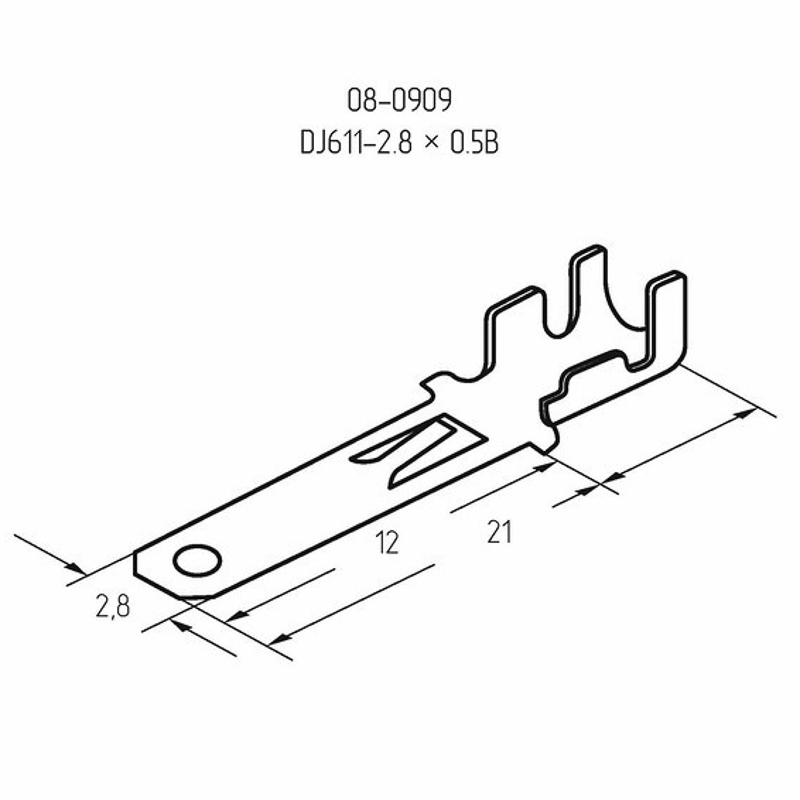

Размер вилкиПлоский 2.8 х 0.5 мм
МатериалЛатунь
Температура эксплуатации-55–135
Описание и назначение
Клемма плоская (КП штекер - 2.8 мм) 0,5-1.5 мм² (DJ611-2.8х0.5B) REXANT предназначена для создания качественного подключения электрооборудования или соединения проводов между собой, которое при необходимости возможно разъединить без лишних усилий. Такая клемма используется для оконцовывания многожильных медных проводов при монтаже мобильных электрических контактных соединений на подвижном составе (автомобиле-, вагоно-, самолето- и судостроении).
Клемма плоская неизолированная (штекер) REXANT изготовлена из латуни. Обжатие производится специальными пресс-клещами (к примеру, ht-202 арт.12-3031 и 12-3032; ht-230 арт.12-3101 и 12-3001; ht-301 арт.12-3020) по жиле и по изоляции, что обеспечит максимальную прочность соединения с проводом. Размер контакта определяется шириной клеммы. Каждая клемма имеет отверстие, служащее фиксатором замкового типа с гнездовым разъемом.
Основные характеристики:
Температурный диапазон эксплуатации: -55...+135 ℃
Сечение применяемых проводов в диапазоне: 0,75-1.5 мм²
Рабочая ширина штекера: 2.8 мм
Максимальное напряжение: 400 В.
Применение плоских клемм дает возможность существенно ускорять электромонтажные работы, при этом появляется возможность неоднократного отсоединения и присоединения проводов.
Рекомендовано использовать в зонах вибрации и повышенных температур.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -55–135 |
|---|
Электрические и световые параметры 3
| Макс. ток (Imax)EF000877 | 15,0000 А |
|---|---|
| Максимальная сила токаданные поставщика | 15 А |
| Номинальное напряжениеданные поставщика | 400 В |
Материалы и конструкция 5
| Модель или исполнениеEF000010 | Штекер |
|---|---|
| ИзоляцияEF000155 | Без изоляции |
| Цвет изоляцииEF001715 | Прочее |
| МатериалEF002169 | Латунь |
| Материал изоляцииEF008118 | Прочее |
Монтаж и подключение 1
| Номинальная присоединительная способностьданные поставщика | 1.5 мм² |
|---|
Классификация и назначение 2
| Применениеданные поставщика | Подключение электрооборудования |
|---|---|
| Серияданные поставщика | Клемма |
Прочие характеристики 2
| С защелкойEF009743 | Нет |
|---|---|
| С разветвителемEF009744 | Нет |
Размеры и упаковка
Изделие
| Размер вилкиEF001716 | Плоский 2.8 х 0.5 мм |
|---|---|
| Номин поперечное сечениеEF005124 | 0.75–1,5 мм кв. |
| Номинальное поперечное сечениеданные поставщика | 0.75 - 1.5 мм² |
| Рабочая ширина штекераданные поставщика | 2.8 мм |

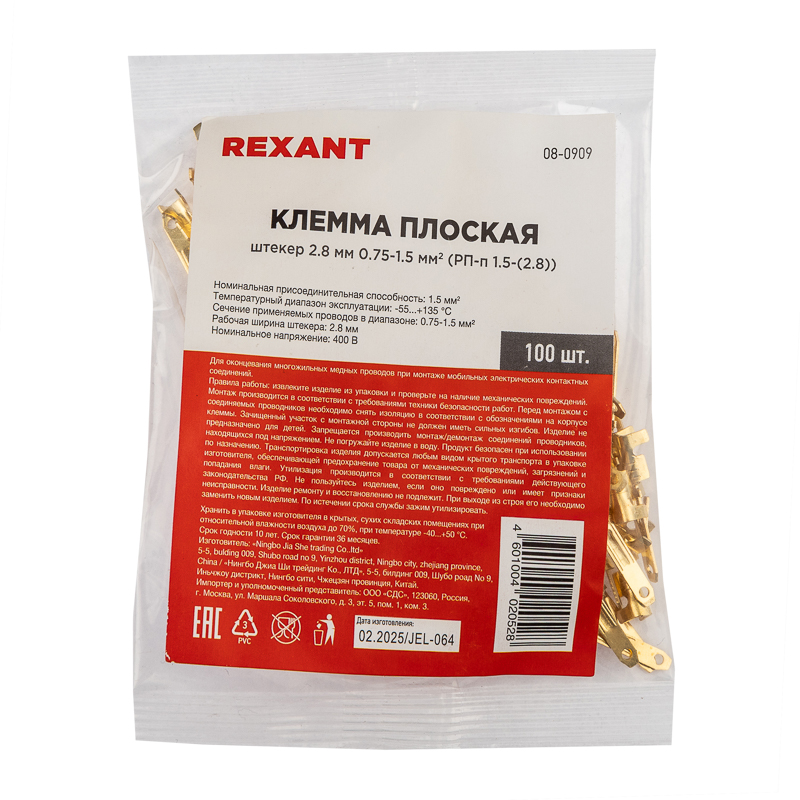

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 100 шт | 85 × 5 × 100 | — | — | |
| Групповая упаковка кор (2 000 шт) | 2000 шт | — | — | — | |
| Групповая упаковка кор (20 000 шт) | 20000 шт | — | — | — | |
| Групповая упаковка упак. (100 шт.) | 100 шт | 9.2 × 11.9 × 0.2 | 0.032 | — |
-
Базовая единица шт
- В упаковке
- 100 шт
- Габариты
- 85 × 5 × 100
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (2 000 шт)
- В упаковке
- 2000 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (20 000 шт)
- В упаковке
- 20000 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак. (100 шт.)
- В упаковке
- 100 шт
- Габариты
- 9.2 × 11.9 × 0.2
- Вес, кг
- 0.032
- Объём, м³
- —
- EAN / GTIN
