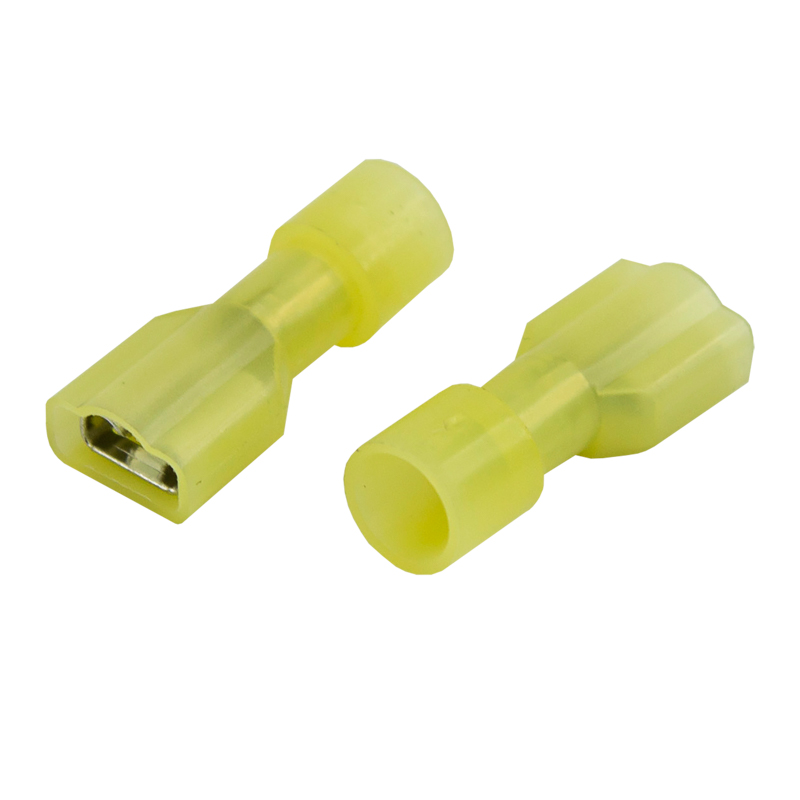

Клемма плоская полностью изолированная в нейлоне РПи-м(н) 6.0-(6.3)/РпИм-н 6-7-0,8 гнездо 6.6 мм, 4-6 мм², желтый REXANT

Изображение может отличаться от конкретного исполнения.

REXANT

Клемма плоская полностью изолированная в нейлоне РПи-м(н) 6.0-(6.3)/РпИм-н 6-7-0,8 гнездо 6.6 мм, 4-6 мм², желтый REXANT

Артикул: 08-0652 ETIM-класс: EC000516 EAN: 4601004020191 EAN: 2000604355351 Обновлено: 09.08.2026
ИсточникКаталог SDS_Group
КлассификацияEC000516
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Макс. ток (Imax)24,0000 А
Номин поперечное сечение4–6 мм кв.
Модель или исполнениеГнездо
ИзоляцияПолная изоляция
Цвет изоляцииЖелтый
Размер вилкиПлоский 6.3 х 0.8 мм
МатериалЛатунь
Температура эксплуатации-40–105

Описание и назначение

Клемма плоская полностью изолированная (КППИн гн - 6.6 мм) нейлон 4-6 мм² Yellow REXANT предназначена для создания качественного подключения электрооборудования или соединения проводов между собой, которое при необходимости, возможно разъединить без лишних усилий. Такая клемма используется для оконцовывания многожильных медных проводов при монтаже мобильных электрических контактных соединений на подвижном составе (автомобиле-, вагоно-, самолето- и судостроении) или в других местах, где важна надежность соединения (к примеру, телефонное или климатическое оборудование).
Полностью изолированная плоская клемма REXANT состоит из двух компонентов: металлического коннектора (гнездо) и защитного изолятора, полностью закрывающий штекер. Металлический коннектор изготовлен из латуни, с поверхностным электролитическим лужением, а изолятор клеммы из нейлона, который надежно защищает место обжима кабеля и контактную часть. Цвет изолятора желтый. Обжатие производится специальными пресс-клещами (ht-301) поверх защитного изолятора. Каждая клемма имеет фиксатор замкового типа для более прочного механического соединения с штекерным разъемом.

Основные характеристики:
Температурный диапазон: -40...+105 ℃
Сечение применяемых проводов в диапазоне: 4-6 мм²
Рабочая ширина штекера: В = 6.6 мм
Максимально допустимая величина пропускаемого тока: 24 А

Применение КППИн дает возможность существенно ускорять электромонтажные работы, при этом появляется возможность многократного отсоединения и присоединения проводов.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 1

Температура эксплуатацииEF002386 -40–105

Электрические и световые параметры 3

Макс. ток (Imax)EF000877 24,0000 А
Максимальная сила токаданные поставщика 24 А
Номинальное напряжениеданные поставщика 400 В

Материалы и конструкция 5

Модель или исполнениеEF000010 Гнездо
ИзоляцияEF000155 Полная изоляция
Цвет изоляцииEF001715 Желтый
МатериалEF002169 Латунь
Материал изоляцииEF008118 Нейлон

Монтаж и подключение 1

Номинальная присоединительная способностьданные поставщика 6 мм²

Классификация и назначение 3

Классификация по AWG (Американская классификация проводов)EF004498 12–10
Применениеданные поставщика Подключение электрооборудования
Серияданные поставщика Клемма

Прочие характеристики 2

С защелкойEF009743 Нет
С разветвителемEF009744 Нет

Размеры и упаковка

Изделие

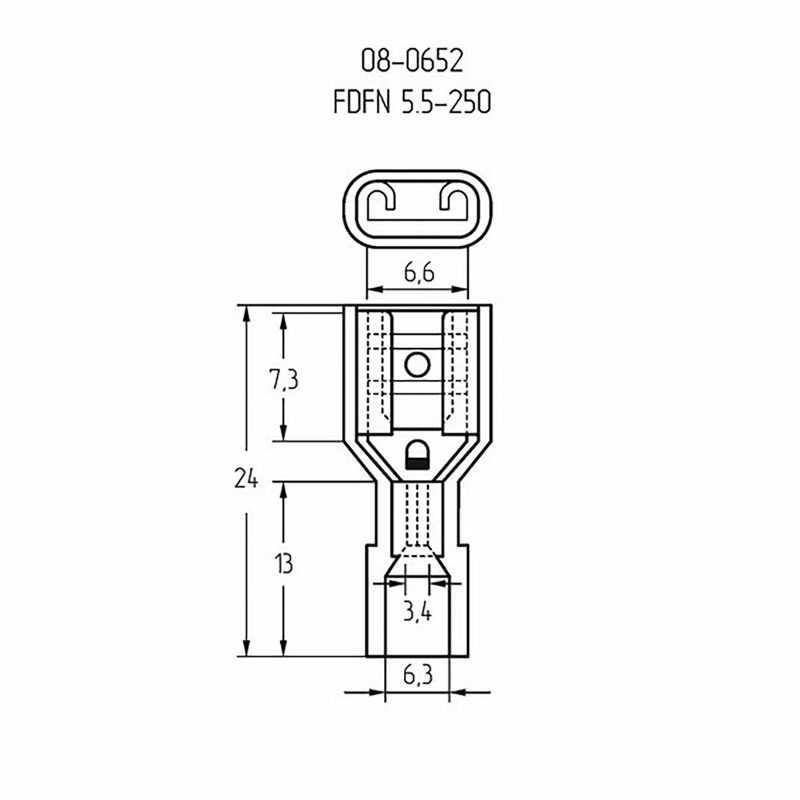

Размер вилкиEF001716 Плоский 6.3 х 0.8 мм
Номин поперечное сечениеEF005124 4–6 мм кв.
Номинальное поперечное сечениеданные поставщика 4 - 6 мм²
Рабочая ширина штекераданные поставщика 6.6 мм

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN

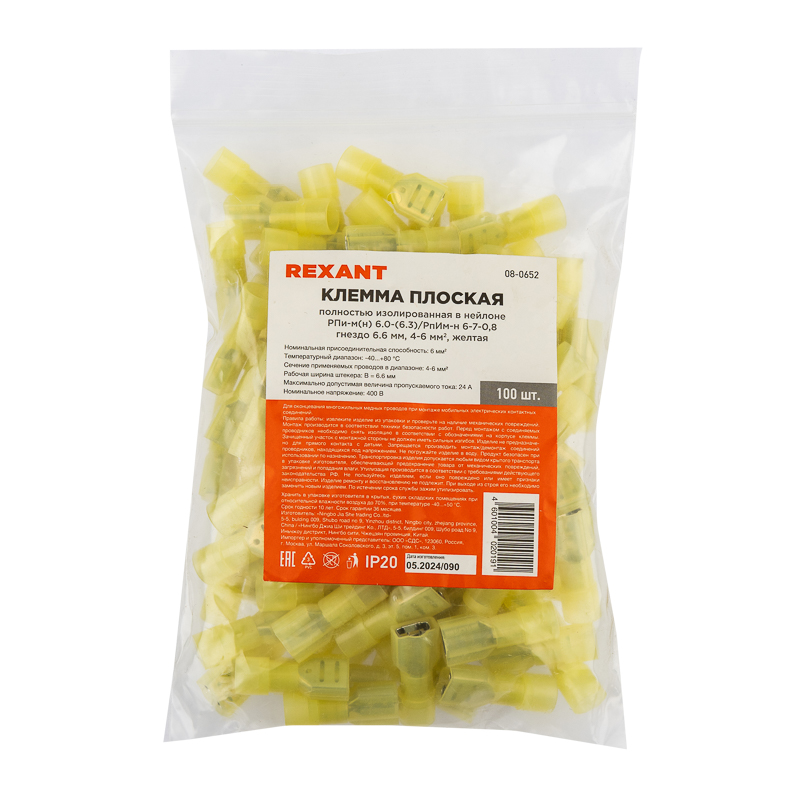

Базовая единица шт 100 шт 120 × 15 × 165 0.001 — 4601004020191
Групповая упаковка упак. (100 шт.) 100 шт 11.5 × 9.7 × 3.1 0.108 — 4601004020191
Групповая упаковка спец упаковка кор (10 000 шт) 10000 шт 38 × 37 × 23.5 см 12.35 0.033 2000604355351

  • Базовая единица шт

    В упаковке
    100 шт
    Габариты
    120 × 15 × 165
    Вес, кг
    0.001
    Объём, м³
    —
    EAN / GTIN
    4601004020191

  • Групповая упаковка упак. (100 шт.)

    В упаковке
    100 шт
    Габариты
    11.5 × 9.7 × 3.1
    Вес, кг
    0.108
    Объём, м³
    —
    EAN / GTIN
    4601004020191

  • Групповая упаковка спец упаковка кор (10 000 шт)

    В упаковке
    10000 шт
    Габариты
    38 × 37 × 23.5 см
    Вес, кг
    12.35
    Объём, м³
    0.033
    EAN / GTIN
    2000604355351
