Клемма плоская изолированная РПи-м 1.5-(6.3)/РпИм 1,25-250 гнездо 6.6 мм 0.5-1.5 мм² REXANT
SDS_Group · артикул 08-0413
Изображение может отличаться от конкретного исполнения.
REXANT

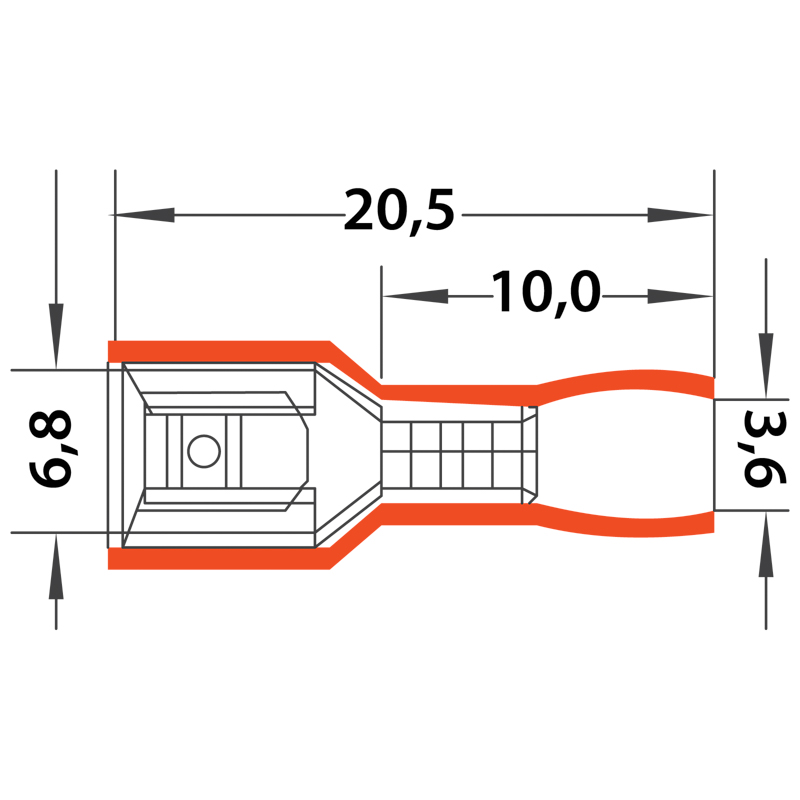

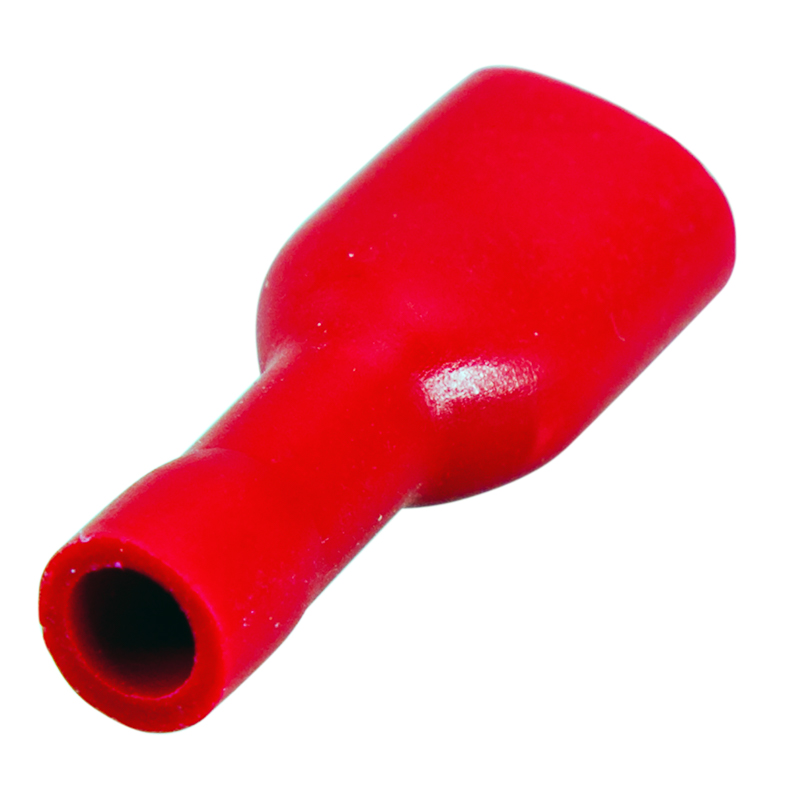

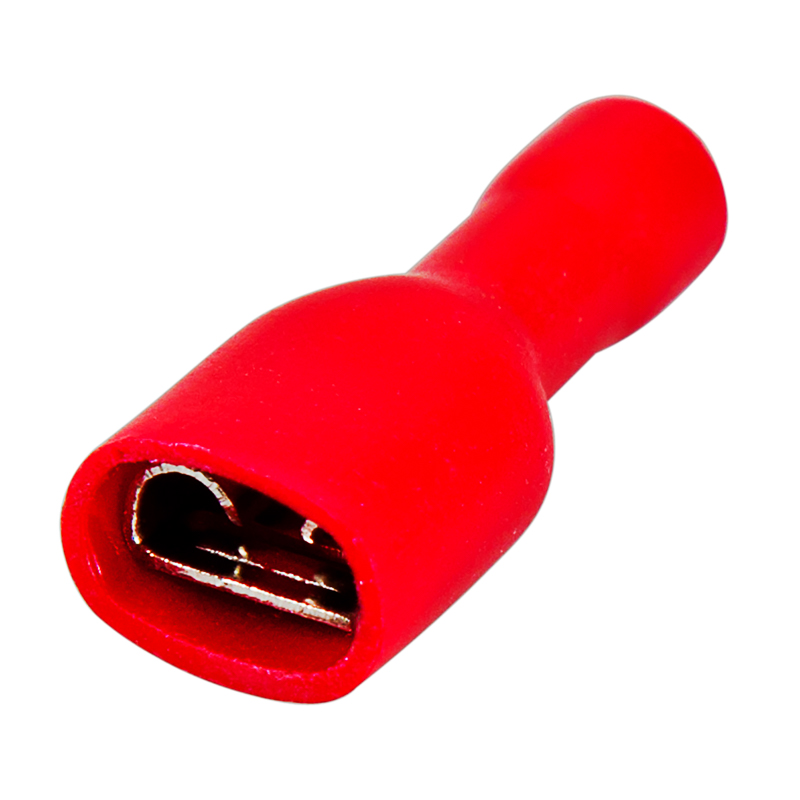

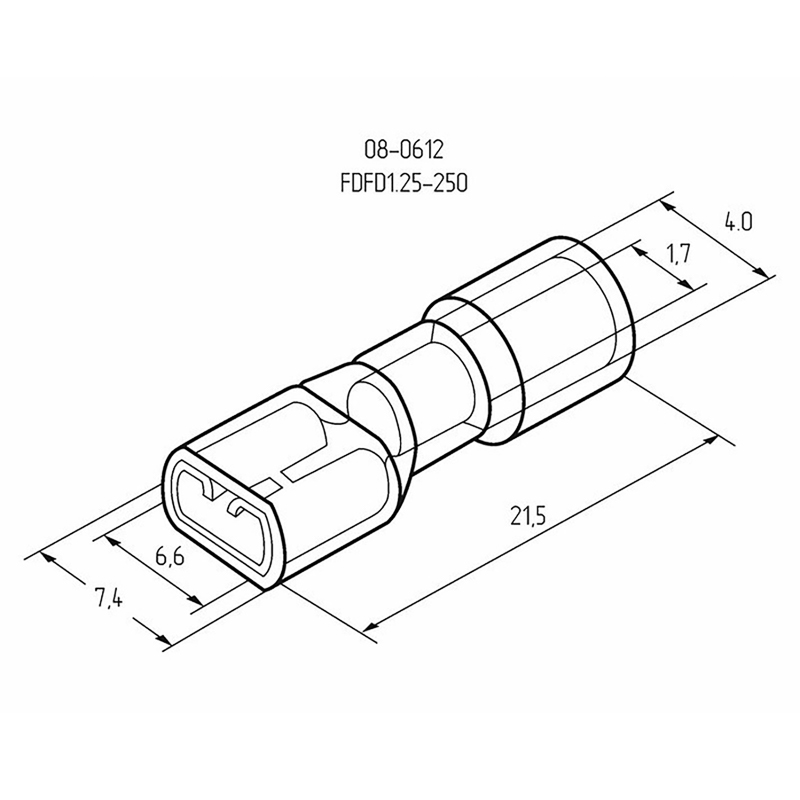

Клемма плоская полностью изолированная РППи-м 1.5-(6.3)/РпИмп 1,25-250 гнездо 6.6 мм 0.5-1.5 мм² REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000516
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Макс. ток (Imax)10,0000 А
Номин поперечное сечение0,5–1,5 мм кв.
Модель или исполнениеГнездо
ИзоляцияПолная изоляция
Цвет изоляцииКрасный
Размер вилкиПлоский 6.3 х 0.8 мм
МатериалЛатунь
Температура эксплуатации-10–75
Описание и назначение
Клемма плоская полностью изолированная (КППИ гн - 6,6 мм) 0.5-1.5 мм² REXANT предназначена для создания качественного подключения электрооборудования или соединения проводов между собой, которое при необходимости, возможно разъединить без лишних усилий. Такая клемма используется для оконцовывания многожильных медных проводов при монтаже мобильных электрических контактных соединений на подвижном составе (автомобиле-, вагоно-, самолето- и судостроении) или в других местах, где важна надежность соединения (к примеру, телефонное или климатическое оборудование).
Полностью изолированная плоская клемма REXANT состоит из двух компонентов: металлического коннектора (гнездо) и защитного изолятора, полностью закрывающий штекер. Металлический коннектор изготовлен из латуни, с поверхностным электролитическим лужением, а изолятор клеммы из поливинилхлорида (ПВХ), который надежно защищает место обжима кабеля и контактную часть. Цвет изолятора красный. Обжатие производится специальными пресс-клещами (ht-301) поверх защитного изолятора. Каждая клемма имеет фиксатор замкового типа для более прочного механического соединения с штекерным разъемом.
Основные характеристики:
Температурный диапазон: -10...+75 ℃
Сечение применяемых проводов в диапазоне: 0.5-1.5 мм²
Рабочая ширина штекера: B = 6.6 мм
Максимально допустимая величина пропускаемого тока: 10 А
Применение КППИ дает возможность существенно ускорять электромонтажные работы, при этом появляется возможность многократного отсоединения и присоединения проводов.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -10–75 |
|---|
Электрические и световые параметры 3
| Макс. ток (Imax)EF000877 | 10,0000 А |
|---|---|
| Максимальная сила токаданные поставщика | 10 А |
| Номинальное напряжениеданные поставщика | 400 В |
Материалы и конструкция 5
| Модель или исполнениеEF000010 | Гнездо |
|---|---|
| ИзоляцияEF000155 | Полная изоляция |
| Цвет изоляцииEF001715 | Красный |
| МатериалEF002169 | Латунь |
| Материал изоляцииEF008118 | Поливинилхлорид (ПВХ) |
Монтаж и подключение 1
| Номинальная присоединительная способностьданные поставщика | 1.5 мм² |
|---|
Классификация и назначение 3
| Классификация по AWG (Американская классификация проводов)EF004498 | 22–16 |
|---|---|
| Применениеданные поставщика | Подключение электрооборудования |
| Серияданные поставщика | Клемма |
Прочие характеристики 2
| С защелкойEF009743 | Нет |
|---|---|
| С разветвителемEF009744 | Нет |
Размеры и упаковка
Изделие
| Размер вилкиEF001716 | Плоский 6.3 х 0.8 мм |
|---|---|
| Номин поперечное сечениеEF005124 | 0,5–1,5 мм кв. |
| Номинальное поперечное сечениеданные поставщика | 0.5 - 1.5 мм² |
| Рабочая ширина штекераданные поставщика | 6.6 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 100 шт | 100 × 20 × 120 | 0.001 | — | |
| Групповая упаковка кор (20 000 шт) | 20000 шт | 45 × 37.9 × 25.5 см | 21.578 | 0.043 | |
| Групповая упаковка кор (1 000 шт) | 1000 шт | — | — | — | |
| Групповая упаковка спец упаковка упак (100 шт) | 100 шт | 12.9 × 7.1 × 2.4 | 0.096 | — |
-
Базовая единица шт
- В упаковке
- 100 шт
- Габариты
- 100 × 20 × 120
- Вес, кг
- 0.001
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (20 000 шт)
- В упаковке
- 20000 шт
- Габариты
- 45 × 37.9 × 25.5 см
- Вес, кг
- 21.578
- Объём, м³
- 0.043
- EAN / GTIN
-
Групповая упаковка кор (1 000 шт)
- В упаковке
- 1000 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (100 шт)
- В упаковке
- 100 шт
- Габариты
- 12.9 × 7.1 × 2.4
- Вес, кг
- 0.096
- Объём, м³
- —
- EAN / GTIN
