Клемма плоская полностью изолированная РППи-м 1.5-(4.8)/РпИмп 1,25-5-0,8 гнездо 5.6 мм 0.5-1.5 мм² REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000516
ДанныеНормализованы
Инженерная поддержка
Проверить наличие на tehpst.ru
Цена и наличие — в каталоге tehpst.ru, основного сайта компании «Техпоставка». Откроется его поиск по артикулу 08-0611.
tehpst.site не принимает заказы и не публикует складские остатки.Номин поперечное сечение0,5…1,5 мм кв.
Модель или исполнениеГильза/розетка (мама)
ИзоляцияПолная изоляция
Размер вилкиПлоский 4.8 х 0.5 мм
МатериалЛатунь
Материал изоляцииПоливинилхлорид (ПВХ)
Замены и аналоги
Все варианты: 7
Рекомендовано производителем
Клемма плоская изолированная РПи-м 1.5-(4.8)/РпИм 1,25-5 гнездо 5.6 мм 0.5-1.5 мм² REXANT
REXANT · артикул 08-0412
Рекомендовано производителем
Клемма плоская гнездо 5,6 мм 0.75-1.5 мм² (РП-м 1.5-(4.8)) REXANT
REXANT · артикул 08-0920
Описание и назначение
Клемма плоская полностью изолированная (КППИ гн - 5 мм) 0.5-1.5 мм² REXANT предназначена для создания качественного подключения электрооборудования или соединения проводов между собой, которое при необходимости, возможно разъединить без лишних усилий. Такая клемма используется для оконцовывания многожильных медных проводов при монтаже мобильных электрических контактных соединений на подвижном составе (автомобиле-, вагоно-, самолето- и судостроении) или в других местах, где важна надежность соединения (к примеру, телефонное или климатическое оборудование).

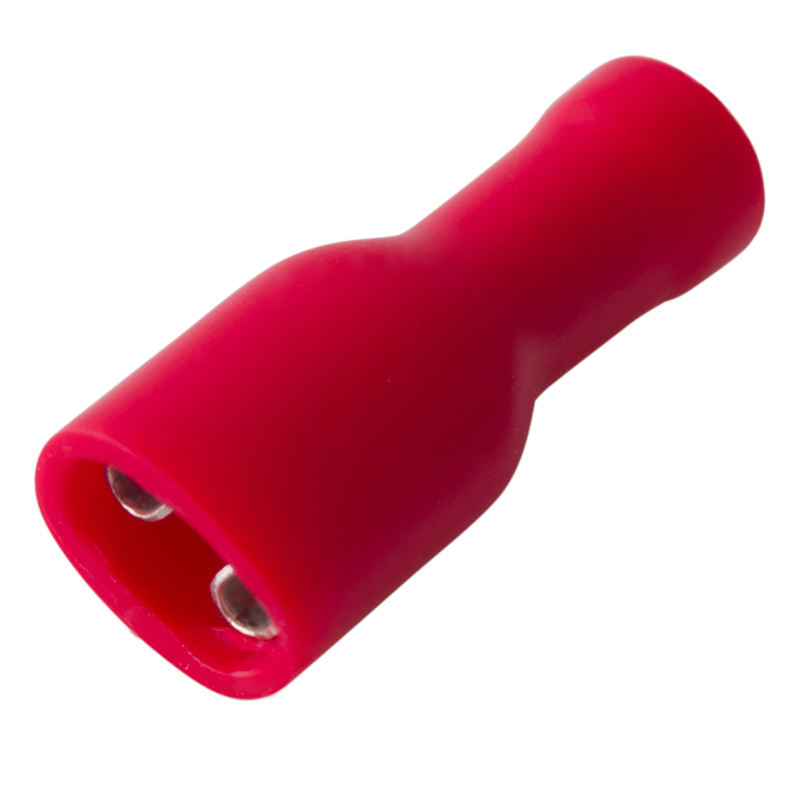

Полностью изолированная плоская клемма REXANT состоит из двух компонентов: металлического коннектора (гнездо) и защитного изолятора, полностью закрывающий штекер. Металлический коннектор изготовлен из латуни, с поверхностным электролитическим лужением, а изолятор клеммы из поливинилхлорида (ПВХ), который надежно защищает место обжима кабеля и контактную часть. Цвет изолятора красный. Обжатие производится специальными пресс-клещами (ht-301) поверх защитного изолятора. Каждая клемма имеет фиксатор замкового типа для более прочного механического соединения с штекерным разъемом.
Основные характеристики:
Температурный диапазон: -10...+75 ℃
Сечение применяемых проводов в диапазоне: 0.5-1.5 мм²

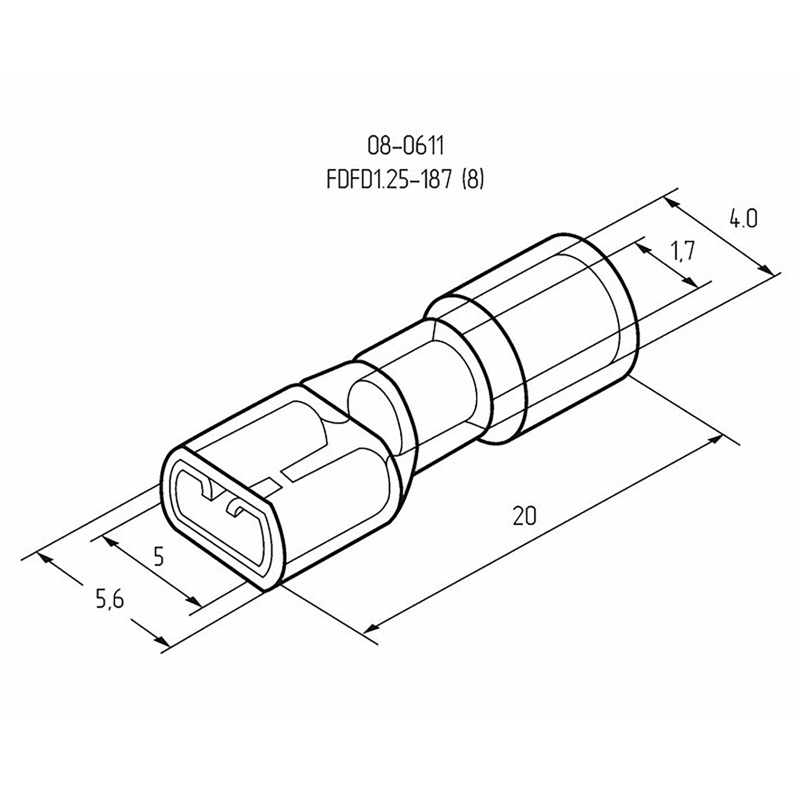

Рабочая ширина штекера: B = 5.6 мм
Максимально допустимая величина пропускаемого тока: 10 А
Применение КППИ дает возможность существенно ускорять электромонтажные работы, при этом появляется возможность многократного отсоединения и присоединения проводов.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Класс EC000516.
Материалы и конструкция 5
| Модель или исполнение | Гильза/розетка (мама) |
|---|---|
| Изоляция | Полная изоляция |
| Цвет изоляции | Красный |
| Материал | Латунь |
| Материал изоляции | Поливинилхлорид (ПВХ) |
Размеры и упаковка
Изделие
| Размер вилки | Плоский 4.8 х 0.5 мм |
|---|---|
| Номин поперечное сечение | 0,5…1,5 мм кв. |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|

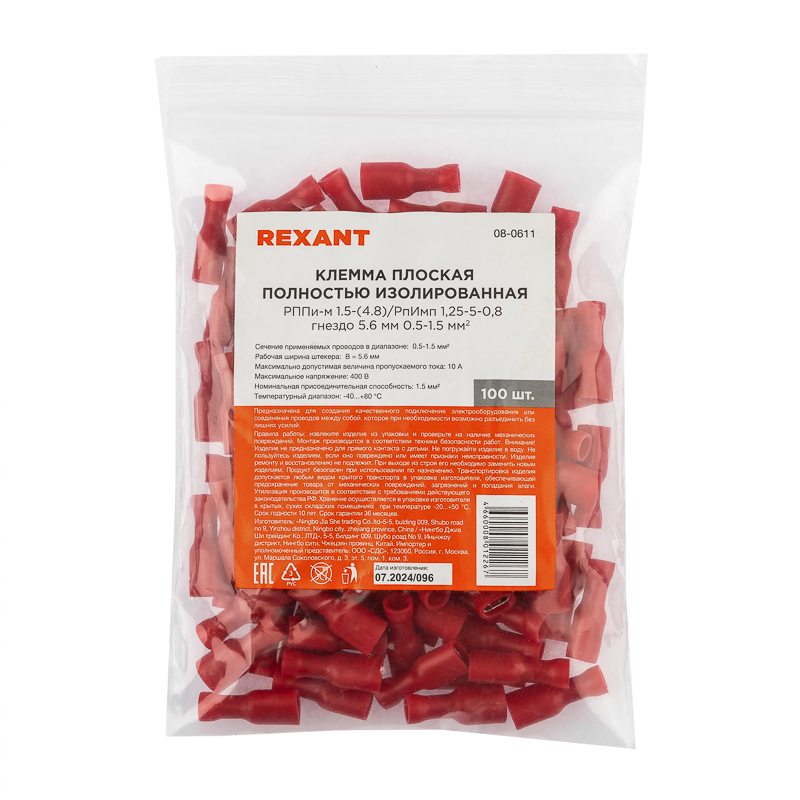

| Базовая единица шт | 100 шт | 80 × 10 × 120 | 0.001 | — | |
| Групповая упаковка упак. (100 шт.) | 100 шт | 12.1 × 8.2 × 2.1 | 0.044 | — | |
| Групповая упаковка упак (1 500 шт) | 1500 шт | — | — | — | |
| Групповая упаковка кор (30 000 шт) | 30000 шт | 45.4 × 37.2 × 25.7 см | 20.402 | 0.043 |
-
Базовая единица шт
- В упаковке
- 100 шт
- Габариты
- 80 × 10 × 120
- Вес, кг
- 0.001
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак. (100 шт.)
- В упаковке
- 100 шт
- Габариты
- 12.1 × 8.2 × 2.1
- Вес, кг
- 0.044
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (1 500 шт)
- В упаковке
- 1500 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (30 000 шт)
- В упаковке
- 30000 шт
- Габариты
- 45.4 × 37.2 × 25.7 см
- Вес, кг
- 20.402
- Объём, м³
- 0.043
- EAN / GTIN
