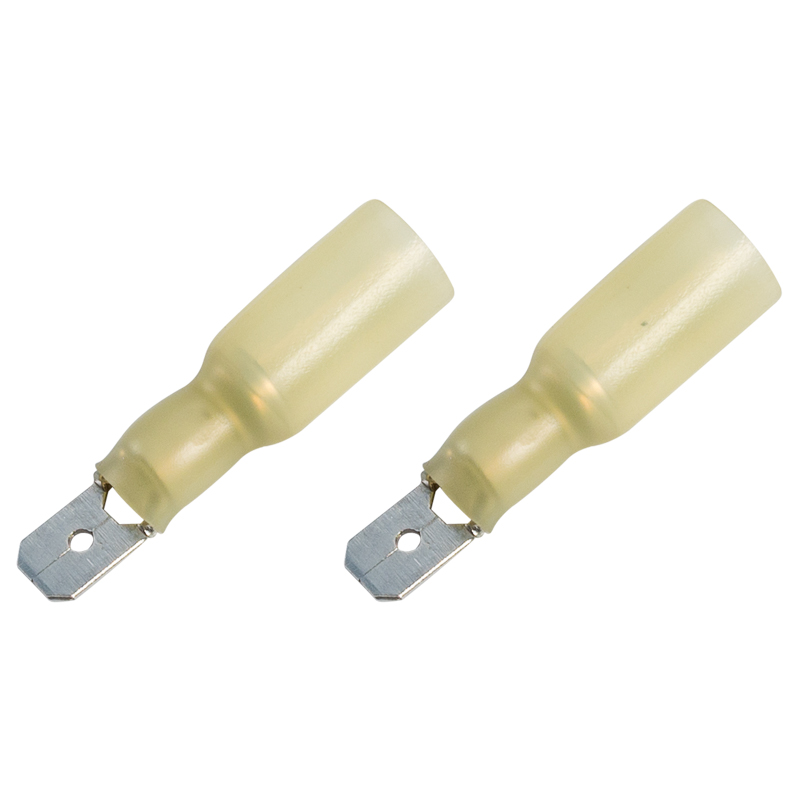

Клемма плоская изолированная термоусаживаемая РПи-п-т 6.0-(6.3)/РпИп-т 6-7-0,8 штекер 6.35 мм 4-6 мм² желтый REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000516
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Макс. ток (Imax)24,0000 А
Номин поперечное сечение4–6 мм кв.
Модель или исполнениеШтекер
ИзоляцияЧастичная изоляция
Цвет изоляцииЖелтый
Размер вилкиПлоский 6.3 х 0.8 мм
МатериалЛатунь
Температура эксплуатации-40–105
Описание и назначение
Клемма плоская изолированная термоусаживаемая (КПИт штекер - 6.35 мм) 4-6 мм² REXANT предназначена для создания качественного подключения электрооборудования или соединения проводов между собой, которое при необходимости, возможно разъединить без лишних усилий. Такая клемма используется для оконцовывания многожильных медных проводов при монтаже мобильных электрических контактных соединений на подвижном составе (автомобиле-, вагоно-, самолето- и судостроении) или в других местах, где важна надежность соединения (к примеру, телефонное или климатическое оборудование).
Она состоит из двух компонентов: металлического коннектора (штекер) и защитного термоизолятора. Главной отличительной особенностью такой клеммы является термоусаживаемый изолятор с клеевым внутренним краем, который обеспечит защиту места обжима кабеля от попадания влаги и грязи. Металлический коннектор изготовлен из латуни, с поверхностным электролитическим лужением. Обжатие производится специальными пресс-клещами (ht-301 H арт.12-3014, 12-3014; ht-301 N арт.12-3116; ht-301 W арт.12-3021, 12-3021-4) поверх защитного изолятора. Каждая клемма имеет отверстие, служащее фиксатором замкового типа для более прочного механического соединения с гнездовым разъемом. Цвет изолятора прозрачно-желтый.
Основные характеристики:
Температурный диапазон: -40...+105 ℃
Сечение применяемых проводов в диапазоне: 4-6 мм²

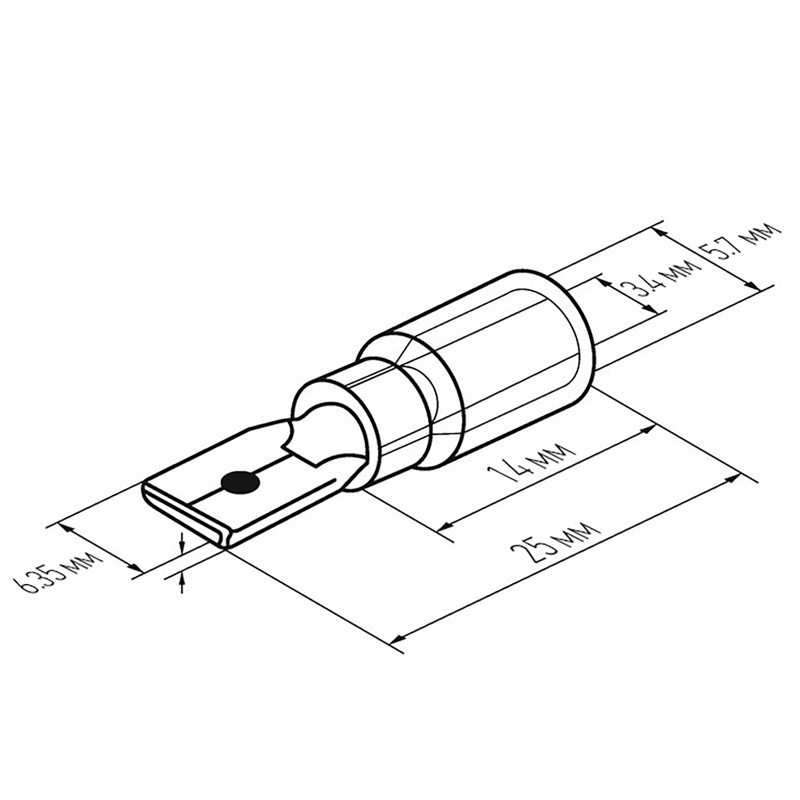

Рабочая ширина штекера: B = 6.35 мм
Максимально допустимая величина пропускаемого тока: 24 А
Применение КППИт дает возможность существенно ускорять электромонтажные работы, при этом появляется возможность многократного отсоединения и присоединения проводов.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -40–105 |
|---|
Электрические и световые параметры 3
| Макс. ток (Imax)EF000877 | 24,0000 А |
|---|---|
| Максимальная сила токаданные поставщика | 24 А |
| Номинальное напряжениеданные поставщика | 400 В |
Материалы и конструкция 5
| Модель или исполнениеEF000010 | Штекер |
|---|---|
| ИзоляцияEF000155 | Частичная изоляция |
| Цвет изоляцииEF001715 | Желтый |
| МатериалEF002169 | Латунь |
| Материал изоляцииEF008118 | Прочее |
Монтаж и подключение 1
| Номинальная присоединительная способностьданные поставщика | 6 мм² |
|---|
Классификация и назначение 3
| Классификация по AWG (Американская классификация проводов)EF004498 | 12–10 |
|---|---|
| Применениеданные поставщика | Подключение электрооборудования |
| Серияданные поставщика | Клемма |
Прочие характеристики 2
| С защелкойEF009743 | Нет |
|---|---|
| С разветвителемEF009744 | Нет |
Размеры и упаковка
Изделие
| Размер вилкиEF001716 | Плоский 6.3 х 0.8 мм |
|---|---|
| Номин поперечное сечениеEF005124 | 4–6 мм кв. |
| Номинальное поперечное сечениеданные поставщика | 4 - 6 мм² |
| Рабочая ширина штекераданные поставщика | 6.3 мм |

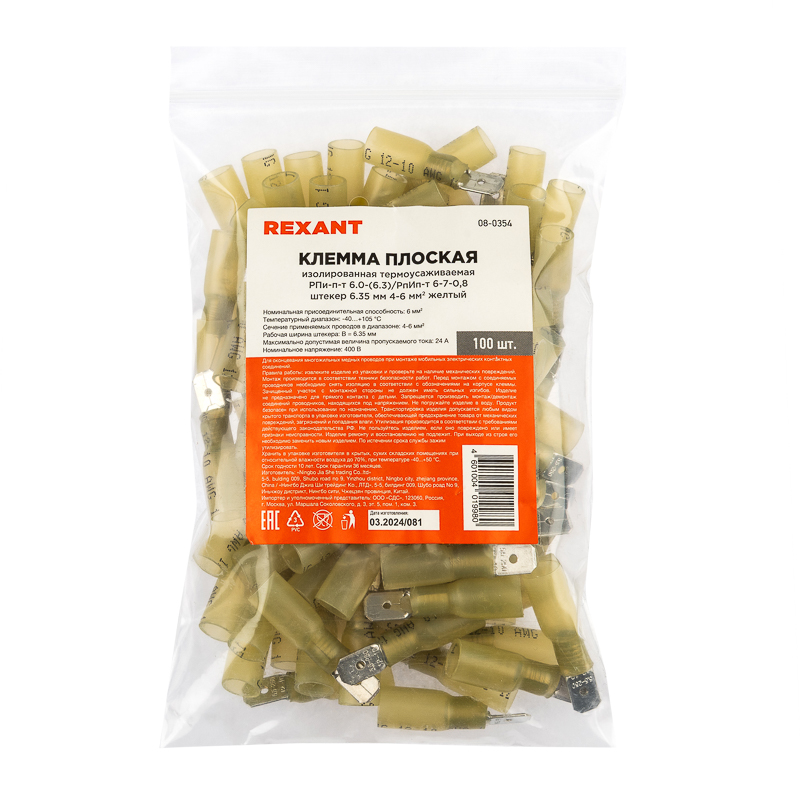

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 100 шт | 120 × 25 × 170 | 0.001 | — | |
| Групповая упаковка кор (10 000 шт) | 10000 шт | 38 × 37.5 × 23.5 см | 11.9 | 0.033 | |
| Групповая упаковка спец упаковка кор (500 шт) | 500 шт | 30.3 × 21.8 × 3.9 см | 0.433 | 0.003 | |
| Групповая упаковка упак. (100 шт.) | 100 шт | 13.8 × 9.6 × 3.9 см | 0.085 | 0.001 |
-
Базовая единица шт
- В упаковке
- 100 шт
- Габариты
- 120 × 25 × 170
- Вес, кг
- 0.001
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (10 000 шт)
- В упаковке
- 10000 шт
- Габариты
- 38 × 37.5 × 23.5 см
- Вес, кг
- 11.9
- Объём, м³
- 0.033
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (500 шт)
- В упаковке
- 500 шт
- Габариты
- 30.3 × 21.8 × 3.9 см
- Вес, кг
- 0.433
- Объём, м³
- 0.003
- EAN / GTIN
-
Групповая упаковка упак. (100 шт.)
- В упаковке
- 100 шт
- Габариты
- 13.8 × 9.6 × 3.9 см
- Вес, кг
- 0.085
- Объём, м³
- 0.001
- EAN / GTIN
