Клемма плоская изолированная РПи-м 6.0-(6.3)/РпИм 5,5-6-0,5 гнездо 6.6 мм 4-6 мм² REXANT
SDS_Group · артикул 08-0451
Изображение может отличаться от конкретного исполнения.
REXANT

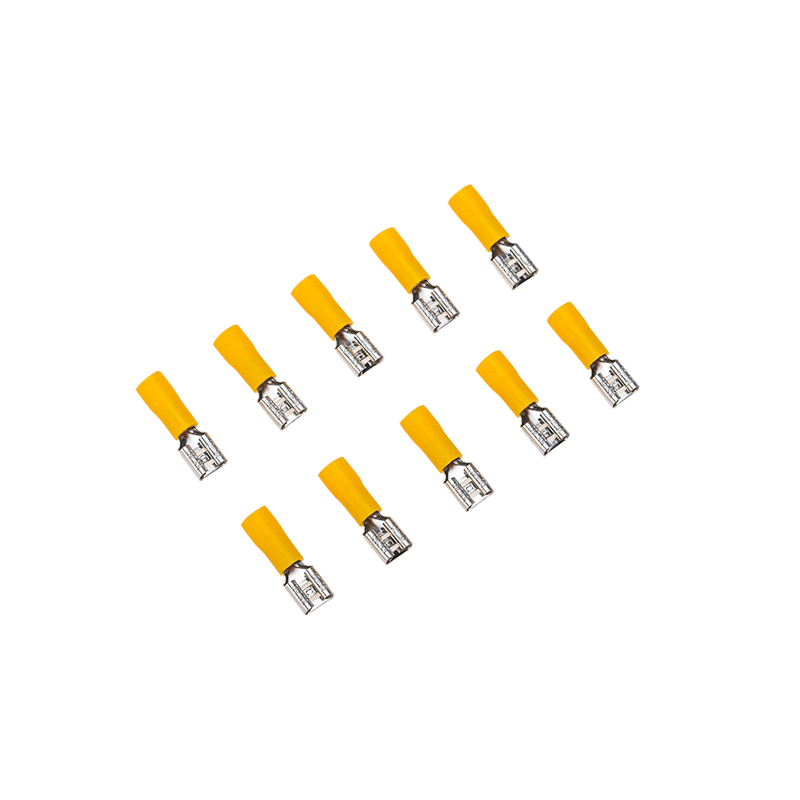

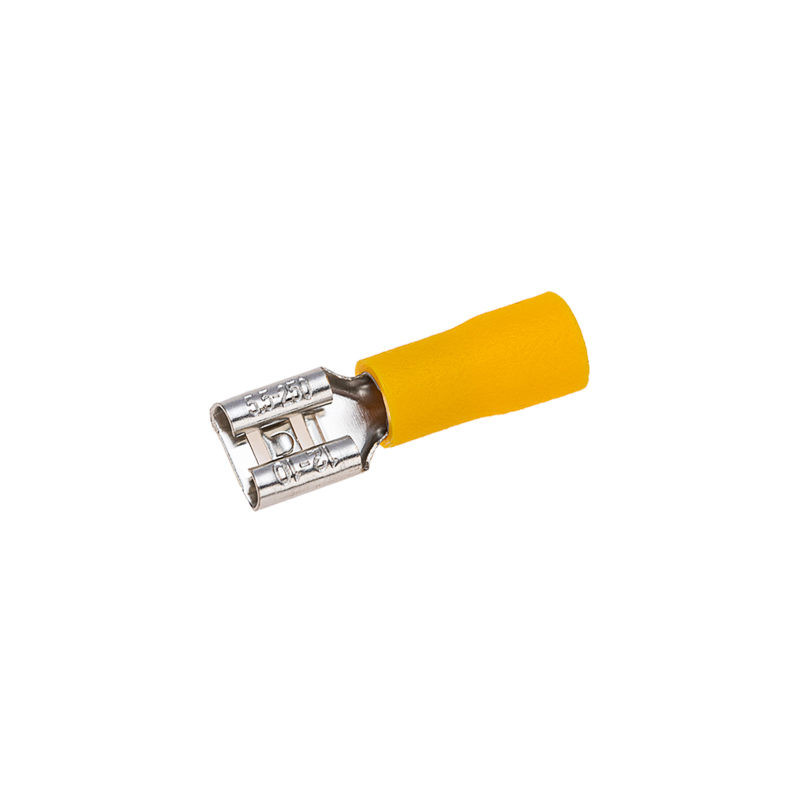

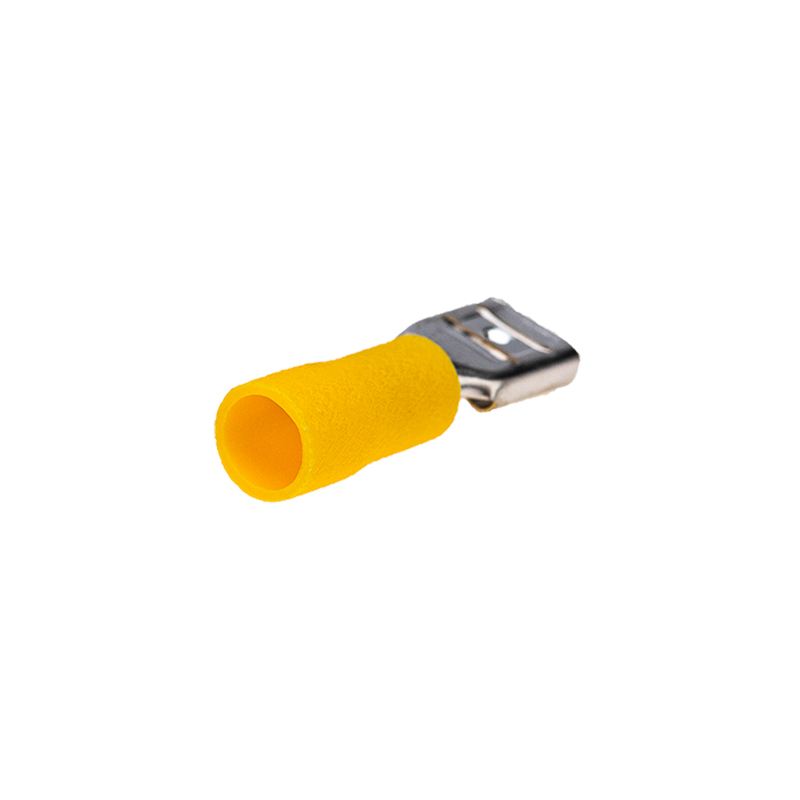

Клемма плоская изолированная РПи-м 6.0-(6.3)/РпИм 5,5-6-0,5 гнездо 6.6 мм, 4-6 мм², в упак. 10 шт. REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000516
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Макс. ток (Imax)24,0000 А
Номин поперечное сечение4–6 мм кв.
Модель или исполнениеГнездо
ИзоляцияЧастичная изоляция
Цвет изоляцииЖелтый
Размер вилкиПлоский 6.3 х 0.8 мм
МатериалЛатунь
Температура эксплуатации-40–80
Описание и назначение
Технические характеристики:
- сечение применимых проводов в диапазоне 4.0-6.0мм²;
- рабочая ширина гнезда B = 7.4мм;
- максимально допустимая величина пропускаемой силы тока - 24А;
- материал разъема: латунь;
- покрытие разъема: электролитическое лужение;
- материал изоляции: ПВХ;
- цвет изолятора: желтый;
- температурный диапазон от -10℃ до +75℃.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -40–80 |
|---|
Электрические и световые параметры 3
| Макс. ток (Imax)EF000877 | 24,0000 А |
|---|---|
| Максимальная сила токаданные поставщика | 24 А |
| Номинальное напряжениеданные поставщика | 400 В |
Материалы и конструкция 5
| Модель или исполнениеEF000010 | Гнездо |
|---|---|
| ИзоляцияEF000155 | Частичная изоляция |
| Цвет изоляцииEF001715 | Желтый |
| МатериалEF002169 | Латунь |
| Материал изоляцииEF008118 | Поливинилхлорид (ПВХ) |
Монтаж и подключение 1
| Номинальная присоединительная способностьданные поставщика | 6 мм² |
|---|
Классификация и назначение 3
| Классификация по AWG (Американская классификация проводов)EF004498 | 12–10 |
|---|---|
| Применениеданные поставщика | Подключение электрооборудования |
| Серияданные поставщика | Клемма |
Прочие характеристики 2
| С защелкойEF009743 | Нет |
|---|---|
| С разветвителемEF009744 | Нет |
Размеры и упаковка
Изделие
| Размер вилкиEF001716 | Плоский 6.3 х 0.8 мм |
|---|---|
| Номин поперечное сечениеEF005124 | 4–6 мм кв. |
| Номинальное поперечное сечениеданные поставщика | 4 - 6 мм² |
| Рабочая ширина штекераданные поставщика | 6.6 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка блистер | 1 упак | 9.6 × 7.8 × 1.9 | 0.014 | — | |
| Групповая упаковка кор (10 упак) | 10 упак | 12.8 × 10.7 × 11.6 см | 0.167 | 0.002 |
-
Базовая единица спец упаковка блистер
- В упаковке
- 1 упак
- Габариты
- 9.6 × 7.8 × 1.9
- Вес, кг
- 0.014
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (10 упак)
- В упаковке
- 10 упак
- Габариты
- 12.8 × 10.7 × 11.6 см
- Вес, кг
- 0.167
- Объём, м³
- 0.002
- EAN / GTIN
