Клемма плоская полностью изолированная в нейлоне РПи-м(н) 2.5-(6.3)/РпИм-н 2-7-0,8 гнездо 6.6 мм, 1.5-2.5 мм², синий REXANT
SDS_Group · артикул 08-0633
Изображение может отличаться от конкретного исполнения.
REXANT

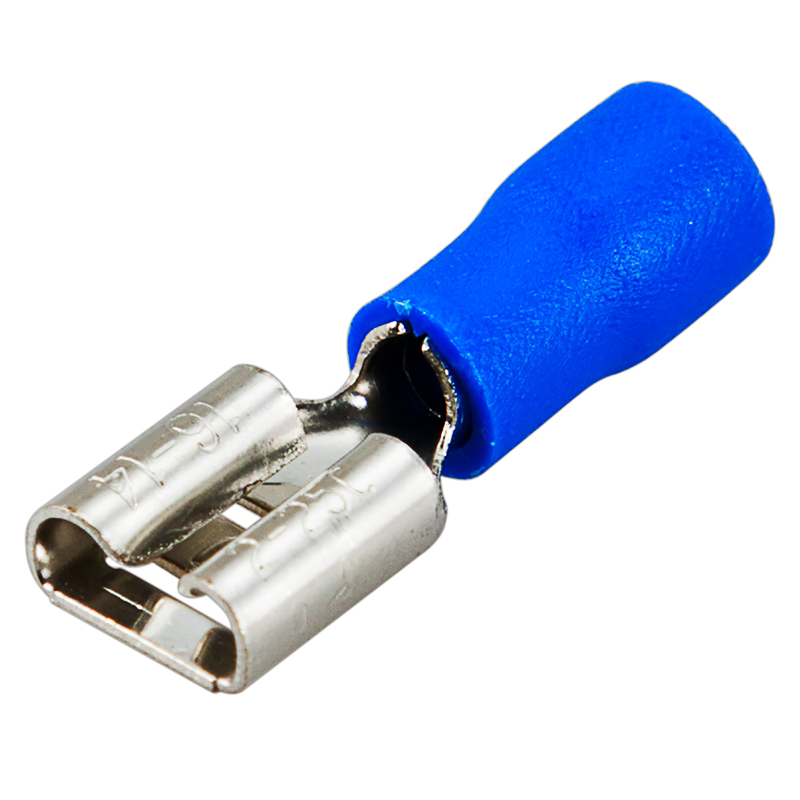

Клемма плоская изолированная РПи-м 2.5-(6.3)/РпИм 2-250 гнездо 6.6 мм 1.5-2.5 мм² REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000516
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Макс. ток (Imax)15,0000 А
Номин поперечное сечение1,5–2,5 мм кв.
Модель или исполнениеГнездо
ИзоляцияЧастичная изоляция
Цвет изоляцииСиний
Размер вилкиПлоский 6.3 х 0.8 мм
МатериалЛатунь
Температура эксплуатации-40–80
Описание и назначение
Клемма плоская изолированная (КПИ гнездо - 6.6 мм) 1.5-2.5 мм² REXANT предназначена для создания качественного подключения электрооборудования или соединения проводов между собой, которое при необходимости возможно разъединить без лишних усилий. Такая клемма используется для оконцовывания многожильных медных проводов при монтаже мобильных электрических контактных соединений на подвижном составе (автомобиле-, вагоно-, самолето- и судостроении).
Изолированная плоская клемма REXANT состоит из двух компонентов: металлического коннектора (гнездо) и защитного изолятора. Металлический коннектор изготовлен из латуни, с поверхностным электролитическим лужением, а изолятор клеммы из поливинилхлорида (ПВХ), который надежно защищает место обжима кабеля. Обжатие производится специальными пресс-клещами (ht-301 H арт.12-3014, 12-3014; ht-301 N арт.12-3116, 12-3117, 12-3016, 12-3016-4; ht-301 W арт.12-3021, 12-3021-4, 12-3121) поверх защитного изолятора. Каждая клемма имеет фиксатор для более прочного механического соединения с штекерным разъемом. Цвет изолятора синий.

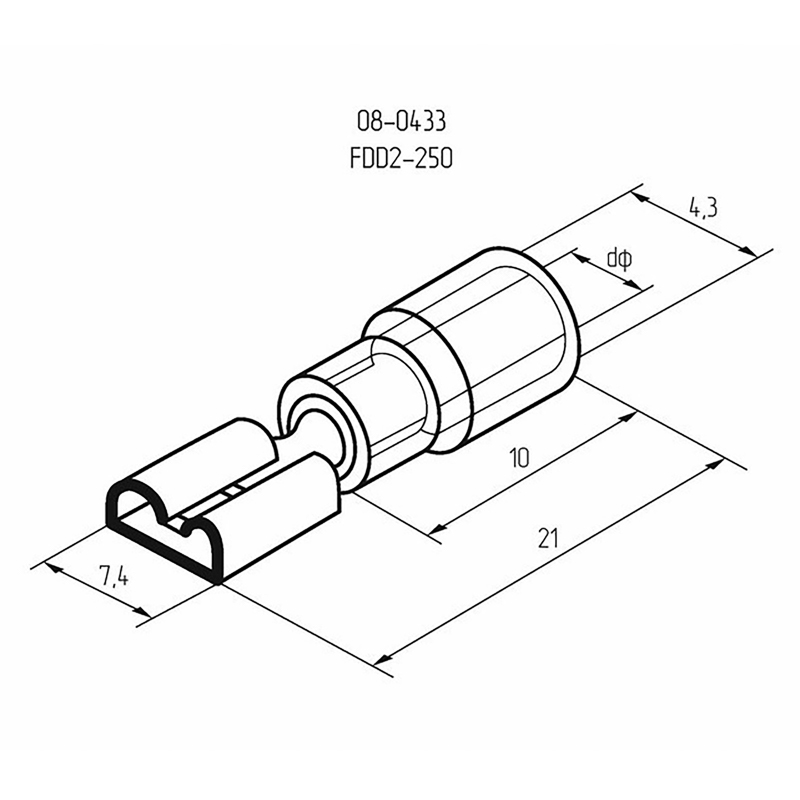

Основные характеристики:
Сечение применяемого провода в диапазоне: 1.5-2.5 мм²
Рабочая ширина штекера: B = 6.6 мм
Максимальный ток: 15 А
Температурный диапазон: -40…+80 ℃
Применение изолированных плоских клемм дает возможность существенно ускорять электромонтажные работы, при этом появляется возможность многократного отсоединения и присоединения проводов.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -40–80 |
|---|
Электрические и световые параметры 3
| Макс. ток (Imax)EF000877 | 15,0000 А |
|---|---|
| Максимальная сила токаданные поставщика | 15 А |
| Номинальное напряжениеданные поставщика | 400 В |
Материалы и конструкция 5
| Модель или исполнениеEF000010 | Гнездо |
|---|---|
| ИзоляцияEF000155 | Частичная изоляция |
| Цвет изоляцииEF001715 | Синий |
| МатериалEF002169 | Латунь |
| Материал изоляцииEF008118 | Поливинилхлорид (ПВХ) |
Монтаж и подключение 1
| Номинальная присоединительная способностьданные поставщика | 2.5 мм² |
|---|
Классификация и назначение 3
| Классификация по AWG (Американская классификация проводов)EF004498 | 16–14 |
|---|---|
| Применениеданные поставщика | Подключение электрооборудования |
| Серияданные поставщика | Клемма |
Прочие характеристики 2
| С защелкойEF009743 | Нет |
|---|---|
| С разветвителемEF009744 | Нет |
Размеры и упаковка
Изделие
| Размер вилкиEF001716 | Плоский 6.3 х 0.8 мм |
|---|---|
| Номин поперечное сечениеEF005124 | 1,5–2,5 мм кв. |
| Номинальное поперечное сечениеданные поставщика | 1.5 - 2.5 мм² |
| Рабочая ширина штекераданные поставщика | 6.6 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 100 шт | 85 × 15 × 110 | 0.001 | — | |
| Групповая упаковка кор (20 000 шт) | 20000 шт | 45.2 × 37 × 24.7 см | 15.341 | 0.041 | |
| Групповая упаковка кор (1 000 шт) | 1000 шт | 20.2 × 18.2 × 6.5 см | 0.628 | 0.002 | |
| Групповая упаковка спец упаковка упак (100 шт) | 100 шт | 11.5 × 8.4 × 2.4 | 0.064 | — |
-
