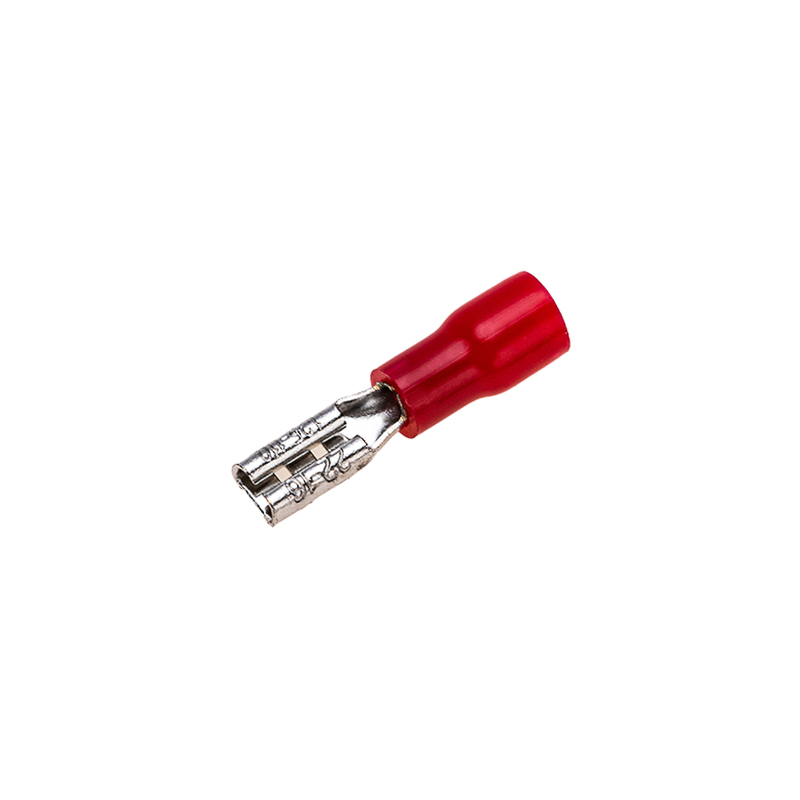

Клемма плоская изолированная РПи-м 1.5-(2.8)/РпИм 1,25-250 гнездо 3.8 мм 0.5-1.5 мм² REXANT
SDS_Group · артикул 08-0411
Изображение может отличаться от конкретного исполнения.
REXANT
Клемма плоская изолированная РПи-м 1.5-(2.8)/РпИм 1,25-250 гнездо 3.8 мм, 0.5-1.5 мм², в упак. 10 шт. REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000516
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Макс. ток (Imax)10,0000 А
Номин поперечное сечение0,5–1,5 мм кв.
Модель или исполнениеГнездо
ИзоляцияЧастичная изоляция
Цвет изоляцииКрасный
Размер вилкиПлоский 2.8 х 0.5 мм
МатериалЛатунь
Температура эксплуатации-40–80
Описание и назначение
Технические характеристики:
- сечением применимых проводов в диапазоне 0.5-1.5мм²;
- рабочая ширина гнезда B = 3.8мм;
- максимально допустимая величина пропускаемой силы тока - 10А;
- материал разъема: латунь;
- покрытие разъема: электролитическое лужение;
- материал изоляции: ПВХ;
- цвет изолятора: красный;
- температурный диапазон от -10℃ до +75℃.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -40–80 |
|---|
Электрические и световые параметры 3
| Макс. ток (Imax)EF000877 | 10,0000 А |
|---|---|
| Максимальная сила токаданные поставщика | 10 А |
| Номинальное напряжениеданные поставщика | 400 В |
Материалы и конструкция 5
| Модель или исполнениеEF000010 | Гнездо |
|---|---|
| ИзоляцияEF000155 | Частичная изоляция |
| Цвет изоляцииEF001715 | Красный |
| МатериалEF002169 | Латунь |
| Материал изоляцииEF008118 | Поливинилхлорид (ПВХ) |
Монтаж и подключение 1
| Номинальная присоединительная способностьданные поставщика | 1.5 мм² |
|---|
Классификация и назначение 3
| Классификация по AWG (Американская классификация проводов)EF004498 | 22–16 |
|---|---|
| Применениеданные поставщика | Подключение электрооборудования |
| Серияданные поставщика | Клемма |
Прочие характеристики 2
| С защелкойEF009743 | Нет |
|---|---|
| С разветвителемEF009744 | Нет |
Размеры и упаковка
Изделие
| Размер вилкиEF001716 | Плоский 2.8 х 0.5 мм |
|---|---|
| Номин поперечное сечениеEF005124 | 0,5–1,5 мм кв. |
| Номинальное поперечное сечениеданные поставщика | 0.5 - 1.5 мм² |
| Рабочая ширина штекераданные поставщика | 3.8 мм |

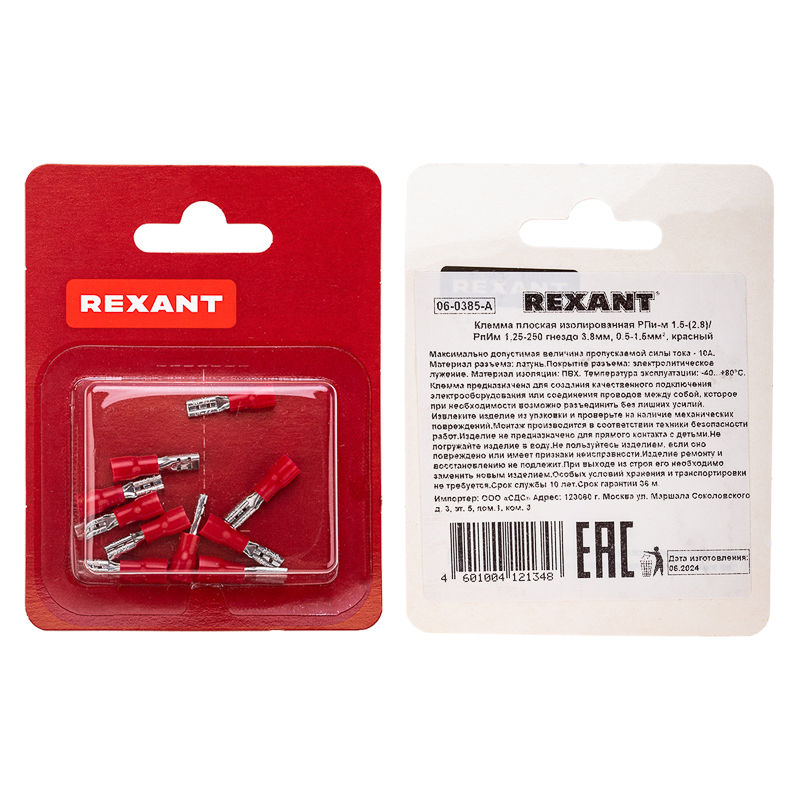

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка упак (1 упак) | 1 упак | 9.9 × 7.9 × 1.6 | 0.012 | — | |
| Групповая упаковка спец упаковка кор (10 упак) | 10 упак | 13.4 × 10.8 × 11.7 см | 0.1 | 0.002 |
-
Базовая единица спец упаковка упак (1 упак)
- В упаковке
- 1 упак
- Габариты
- 9.9 × 7.9 × 1.6
- Вес, кг
- 0.012
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (10 упак)
- В упаковке
- 10 упак
- Габариты
- 13.4 × 10.8 × 11.7 см
- Вес, кг
- 0.1
- Объём, м³
- 0.002
- EAN / GTIN
