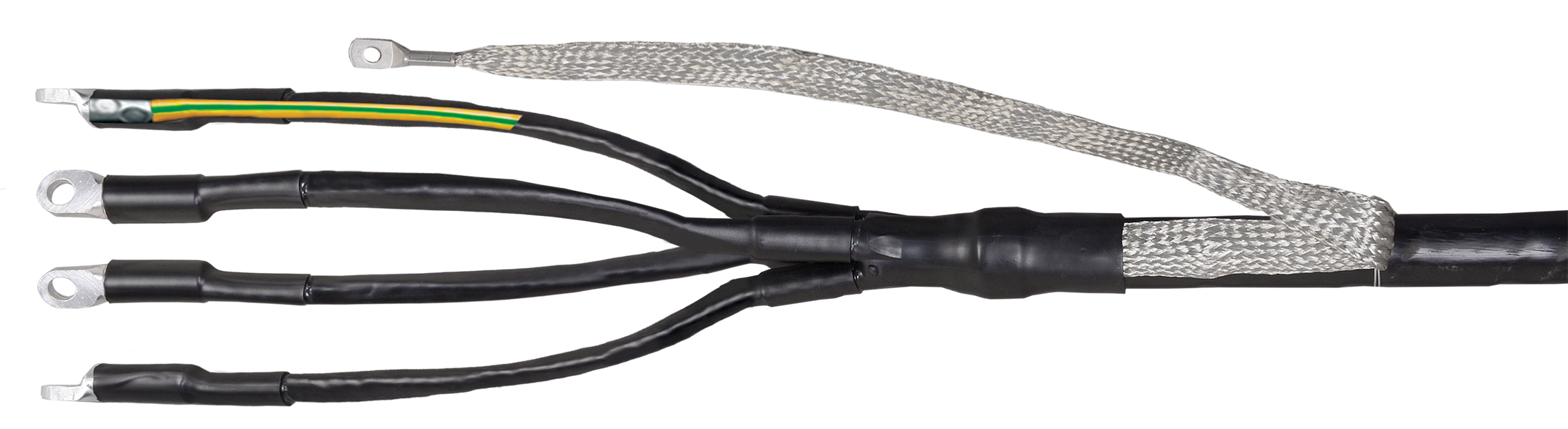

Муфта ПКВ(Н)тпбэ 4х70/120 с/н пайка ПВХ/СПЭ изоляция 1кВ IEK
IEK · артикул UZM-XLBK1-NVN4-70120SP
Изображение может отличаться от конкретного исполнения.
IEK
Муфта ПКВ(Н)тпбэ 4х70/120 с/н ППД ПВХ/СПЭ изоляция 1кВ IEK
ИсточникКаталог IEK
КлассификацияEC000910
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Модель или исполнениеТермоусадка
Подходит дляТрехфазный кабель
Количество жил провода4
Диапазон напряжения0.6/1 кВ
МатериалТермоусаживаемый полимер
Тип изоляционного материалаПВХ/СПЭ
Номин поперечное сечение70...120
Номин напряжение1
Описание и назначение
Кабельные муфты IEK изготавливаются из термоусаживаемых материалов для силовых кабелей на напряжение до 1 кВ с различными типами защитного покрова, оболочками и широкого диапазона сечений токопроводящих жил.
Муфты кабельные концевые ПКВ(Н)тпбэ для внутренней и наружной установки предназначены для присоединения потребителей к электросети с помощью одно-, двух-, трех-, четырех-, пятижильных силовых кабелей с ПВХ/СПЭ изоляцией с броней или экраном на напряжение до 1 кВ постоянного и переменного тока.
Муфты предназначены для монтажа на кабелях типа: АВБбШв-1, АВВБ-1, АВВБГ-1, АПвБбШв-1, АВВГЭ, АПвВГЭ их аналогов и модификаций.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Диапазон рабочих температурданные поставщика | -45...+50 °C |
|---|---|
| Мин температура полной усадкиданные поставщика | 120 °C |
Электрические и световые параметры 4
| Диапазон напряженияEF001711 | 0.6/1 кВ |
|---|---|
| Номин напряжениеEF005127 | 1 |
| Крепление шины заземления к кабелюданные поставщика | Пружины постоян давления |
| Наружное крепление шины заземленияданные поставщика | Наконечник под болт М8 |
Материалы и конструкция 6
| Модель или исполнениеEF000010 | Термоусадка |
|---|---|
| Количество жил проводаEF001294 | 4 |
| МатериалEF002169 | Термоусаживаемый полимер |
| Тип изоляционного материалаEF002520 | ПВХ/СПЭ |
| Количество проводниковEF009920 | 4 |
| Наличие брони в кабеледанные поставщика | Да |
Монтаж и подключение 1
| Тип установкиданные поставщика | Внутренняя и наружная |
|---|
Классификация и назначение 1
| Тип наконечниковданные поставщика | Со срывным болтом |
|---|
Прочие характеристики 4
| Подходит дляEF000073 | Трехфазный кабель |
|---|---|
| Коэффициент усадкиEF008048 | 3:1 |
| Комплектацияданные поставщика | С термоус трубками и перчаткой |
| Химически и UV-стойкийданные поставщика | Да |
Размеры и упаковка
Изделие
| Номин поперечное сечениеEF005124 | 70...120 |
|---|
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица ГОФРОКОРОБ | 1 компл | 0.85 × 0.15 × 0.16 м | 1.6 | 0.0204 | |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING ГОФРОКОРОБ | 1 компл | 0.85 × 0.15 × 0.16 м | 1.6 | 0.0204 |
-
Базовая единица ГОФРОКОРОБ
- В упаковке
- 1 компл
- Габариты
- 0.85 × 0.15 × 0.16 м
- Вес, кг
- 1.6
- Объём, м³
- 0.0204
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 1 компл
- Габариты
- 0.85 × 0.15 × 0.16 м
- Вес, кг
- 1.6
- Объём, м³
- 0.0204
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 3; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 2
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Муфта ПКВ(Н)тпбэ 4х70/120 б/н ППД ПВХ/СПЭ изоляция 1кВ IEK
IEK · артикул UZM-XLBK1-NVN4-70120XZ
