REXANT

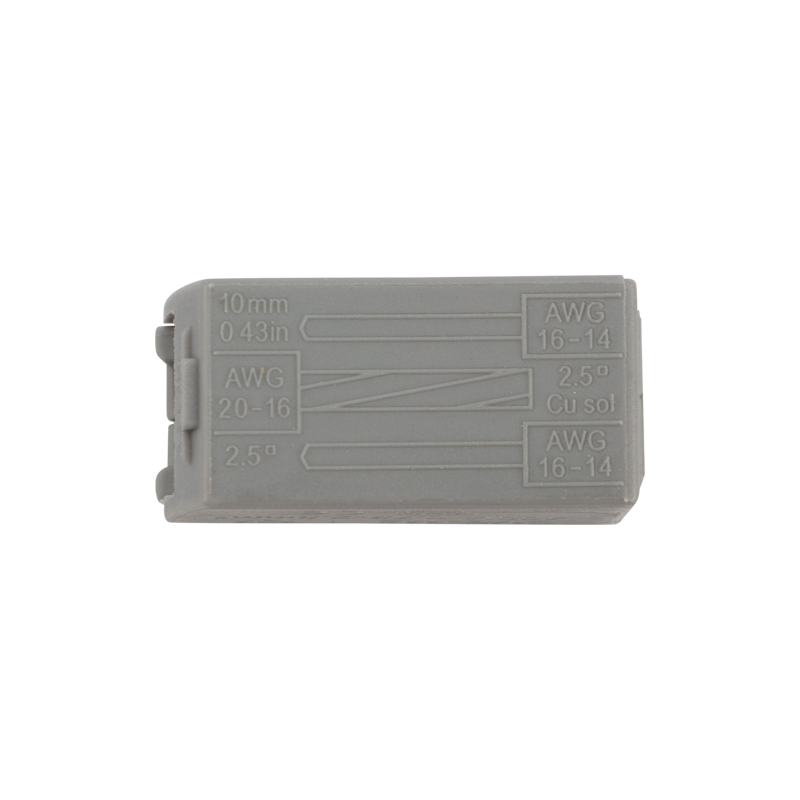

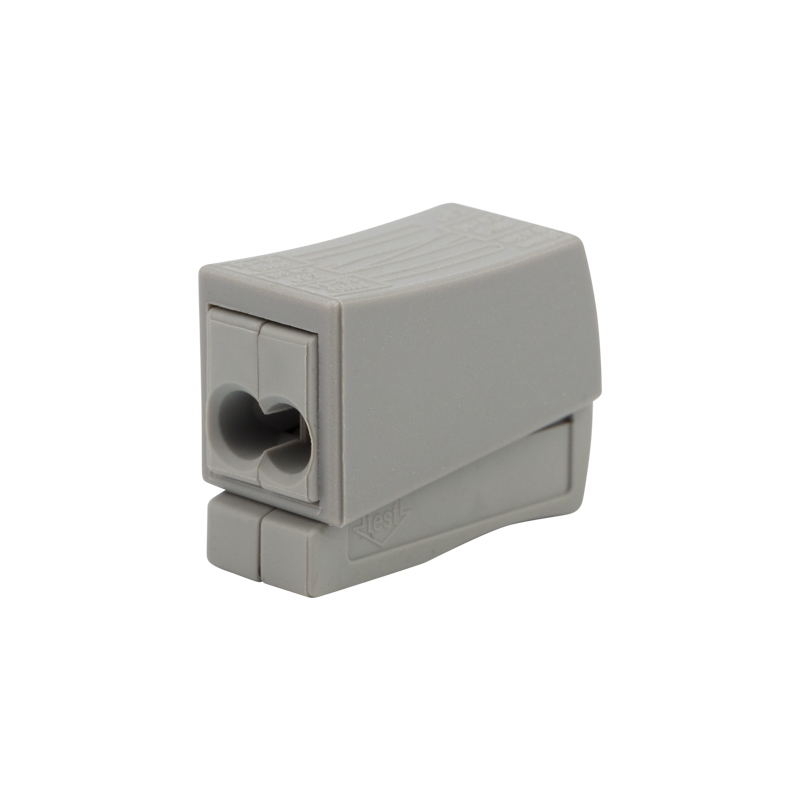

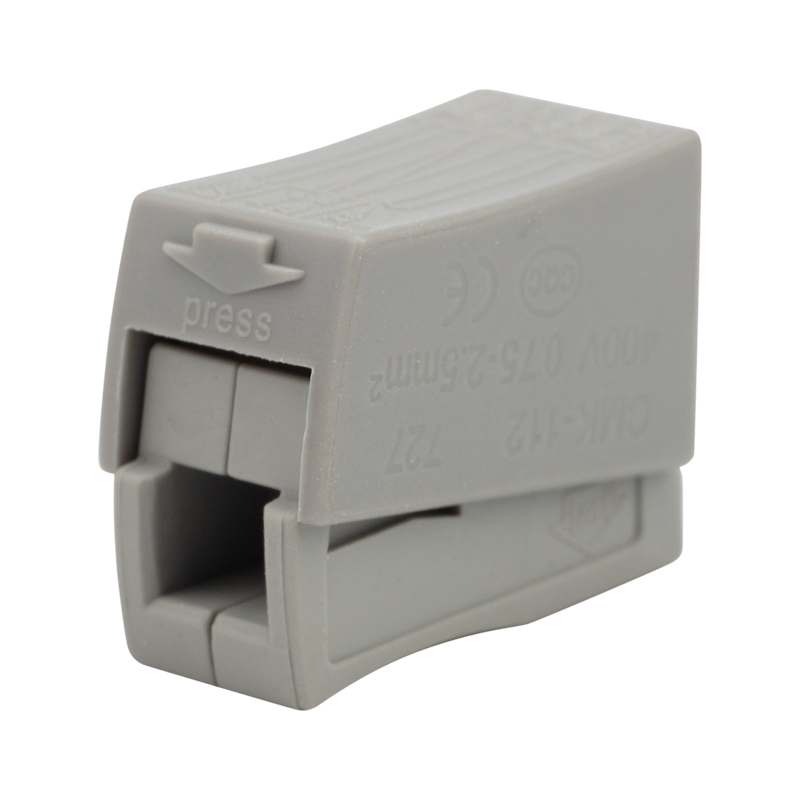

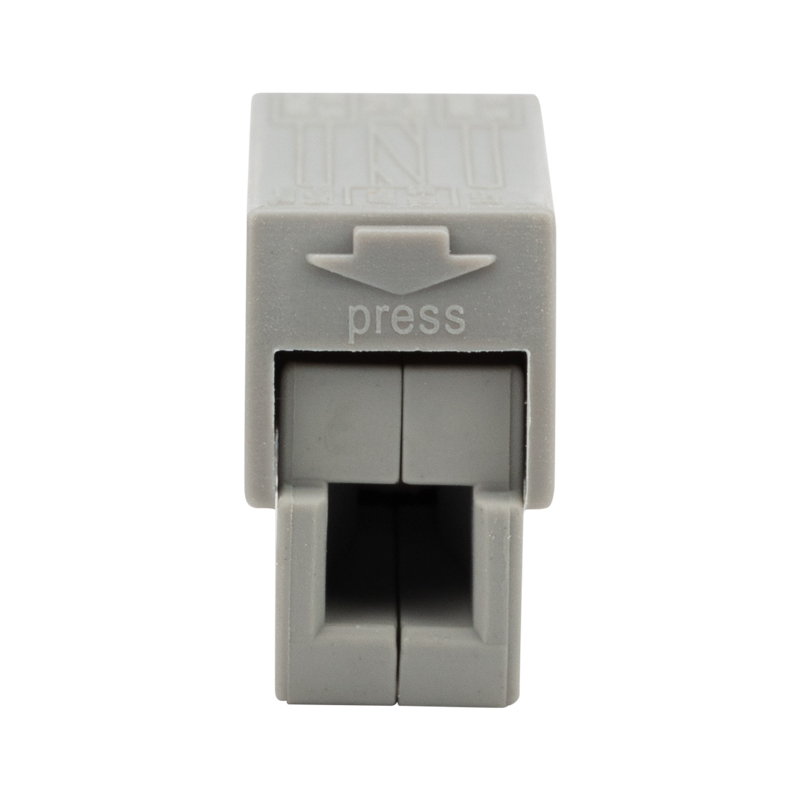

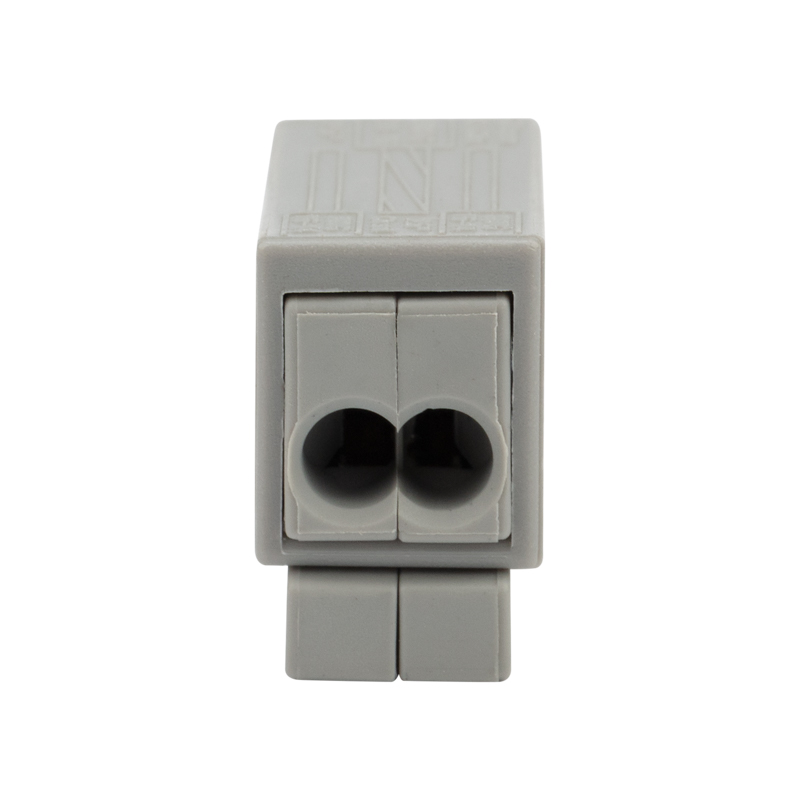

Строительно-монтажная клемма СМК 224-112 для светильника на 2 проводника 1.0-2.5/0.5-2.5 мм², белая (5 шт./уп.) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000447
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Макс. сечение кабеля2.5 мм кв.
Мин. поперечное сечение кабеля (монтажная сторона)0.5 мм кв.
Мин. поперечное сечение кабеля (сторона светильника)2.5 мм кв.
ЦветБелый
Модель/исполнениеКлемма для двойного провода
Количество проводников2
Материал корпусаПластик
Материал проводникаАлюминий/медь
Описание и назначение
Строительно-монтажные клеммы REXANT предназначены для соединения алюминиевых и медных проводников сечением до 4 мм² из меди и алюминия.
Корпус изготовлен из самозатухающего пластика, контакты из луженой латуни.
Возможно соединение/ответвление комбинаций алюминиевых и медных проводников.
Улучшенная токовая проводимость зажимов происходит за счет увеличения объема используемого металла.
Строительно-монтажные клеммы REXANT имеют более компактные размеры по сравнению с обычными СМК.
Идеально подходят для подключения светильников.
Технические характеристики:
Максимальное напряжение: 400 В
Сечение многожильного провода: 0.5х2,5 мм²
Сечение одножильного жесткого провода: 1х2,5 мм²
Номинальный ток: 24 А
Номинальное рабочее напряжение: 400 В
Тип соединения: фиксатор/защелка
Материал зажима: медь луженая, материал корпуса самозатухающий пластик
Температурный диапазон в режиме эксплуатации: -25...+105 ºC
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -25–105 |
|---|
Электрические и световые параметры 2
| Первичный токEF006154 | 24 |
|---|---|
| Номинальное рабочее напряжениеданные поставщика | 400 В |
Материалы и конструкция 6
| ЦветEF000007 | Белый |
|---|---|
| Модель/исполнениеEF000010 | Клемма для двойного провода |
| Количество проводниковEF000879 | 2 |
| Материал корпусаEF001596 | Пластик |
| Материал проводникаEF001622 | Алюминий/медь |
| Материал зажимаEF004252 | Медь луженая |
Монтаж и подключение 1
| С контактной пастойданные поставщика | false |
|---|
Классификация и назначение 3
| Тип соединенияEF001723 | Фиксатор/защелка |
|---|---|
| Применениеданные поставщика | Соединение проводников |
| Серияданные поставщика | Строительно-монтажная клемма |
Размеры и упаковка
Изделие
| Макс. сечение кабеляEF000058 | 2.5 мм кв. |
|---|---|
| Мин. поперечное сечение кабеля (монтажная сторона)EF000929 | 0.5 мм кв. |
| Мин. поперечное сечение кабеля (сторона светильника)EF000930 | 2.5 мм кв. |
| Сечение многожильного проводаданные поставщика | 0.5 - 2.5 мм² |
| Сечение одножильного жесткого проводаданные поставщика | 1 - 2.5 мм² |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка упак (1 упак) | 1 упак | 9.7 × 7.5 × 1.8 | 0.017 | — |
