224-112 Клемма для осветительного оборудования (1,0-2,5)X2/(0,5-2,5) мм², белая (100 шт./уп.) WAGO
SDS_Group · артикул 07-5112
Изображение может отличаться от конкретного исполнения.
REXANT

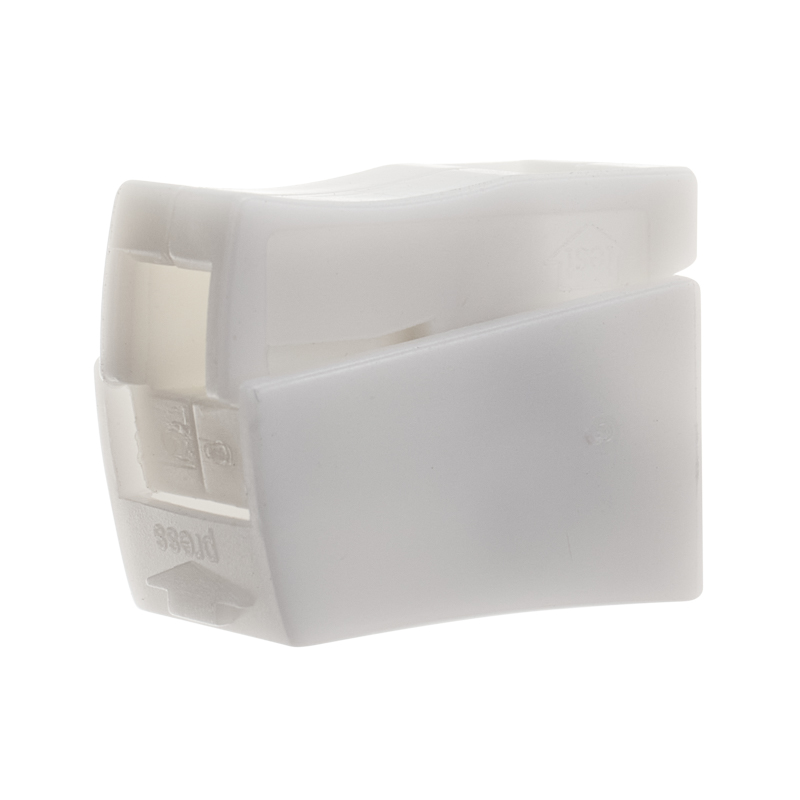

Строительно-монтажная клемма СМК 224-112 для светильника на 2 проводника (0,2-2,5)/(0,14-2,5) мм², белая (100 шт./уп.) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000447
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Макс. сечение кабеля2.5 мм кв.
Мин. поперечное сечение кабеля (монтажная сторона)0.2 мм кв.
Мин. поперечное сечение кабеля (сторона светильника)0.14 мм кв.
ЦветБелый
Модель/исполнениеКлемма для двойного провода
Количество проводников2
Материал корпусаПластик
Материал проводникаАлюминий/медь
Описание и назначение
Строительно-монтажные клеммы REXANT предназначены для соединения алюминиевых и медных проводников сечением до 4 мм² из меди и алюминия. Корпус изготовлен из самозатухающего пластика, контакты из луженой латуни. Максимальное напряжение 400 В.
1. Сечение многожильного провода -0,5х2,5мм²
2. Сечение одножильного жесткого провода - 1х2,5мм²
3. Номинальный ток - 24А
4.Номинальное рабочее напряжение - 400В
5.Тип соединения - фиксатор/защелка
6. Материал зажима - медь луженая, материал корпуса самозатухающий пластик
7. Температурный диапазон в режиме эксплуатации: -25... +105 ℃
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -25–105 |
|---|
Электрические и световые параметры 2
| Первичный токEF006154 | 24 |
|---|---|
| Номинальное рабочее напряжениеданные поставщика | 400 В |
Материалы и конструкция 6
| ЦветEF000007 | Белый |
|---|---|
| Модель/исполнениеEF000010 | Клемма для двойного провода |
| Количество проводниковEF000879 | 2 |
| Материал корпусаEF001596 | Пластик |
| Материал проводникаEF001622 | Алюминий/медь |
| Материал зажимаEF004252 | Медь луженая |
Монтаж и подключение 2
| С контактной пастойданные поставщика | false |
|---|---|
| С контактной пастойданные поставщика | false |
Классификация и назначение 3
| Тип соединенияEF001723 | Фиксатор/защелка |
|---|---|
| Применениеданные поставщика | Соединение проводников |
| Серияданные поставщика | Строительно-монтажная клемма |
Размеры и упаковка
Изделие
| Макс. сечение кабеляEF000058 | 2.5 мм кв. |
|---|---|
| Мин. поперечное сечение кабеля (монтажная сторона)EF000929 | 0.2 мм кв. |
| Мин. поперечное сечение кабеля (сторона светильника)EF000930 | 0.14 мм кв. |
| Сечение многожильного проводаданные поставщика | 0.5 - 2.5 мм² |
| Сечение одножильного жесткого проводаданные поставщика | 1 - 2.5 мм² |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица кор ( шт) | 1 шт | — | — | — | |
| Базовая единица шт | 100 шт | 50 × 31 × 31 | 0.003 | — | |
| Групповая упаковка кор (4 000 шт) | 4000 шт | 31 × 31 × 49.5 см | 7.5 | 0.048 | |
| Групповая упаковка упак (1 000 шт) | 1000 шт | — | — | — | |

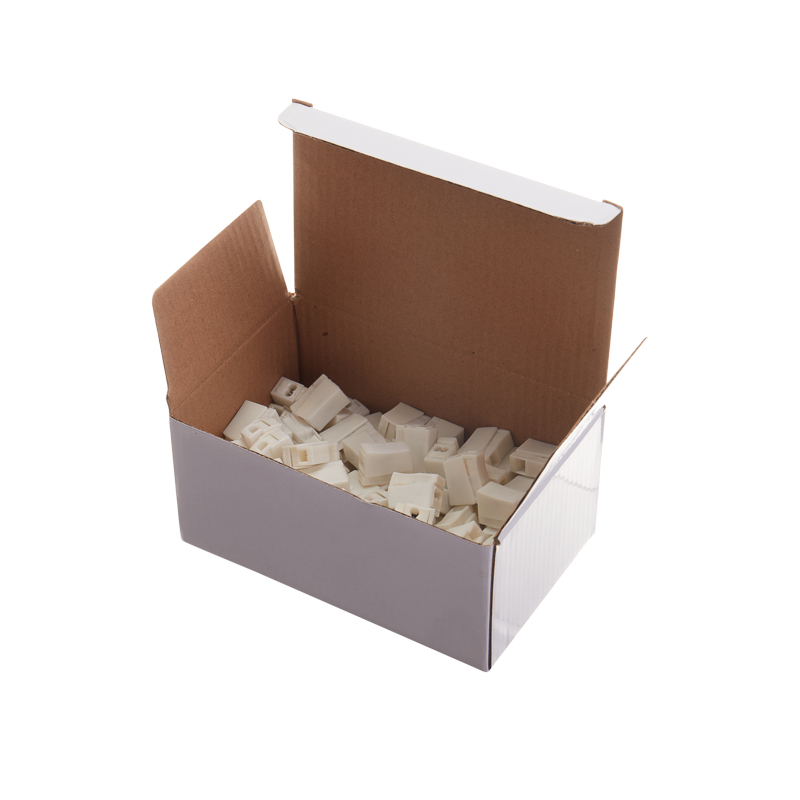

| Групповая упаковка спец упаковка упак (100 шт) | 100 шт | 14.8 × 9.8 × 7.2 см | 0.272 | 0.001 |
