Универсальная клемма СМК 222-413, 3-проводная серая 0,08-2,5/4 мм² (50 шт/уп) REXANT
SDS_Group · артикул 07-5253-4
Изображение может отличаться от конкретного исполнения.
REXANT

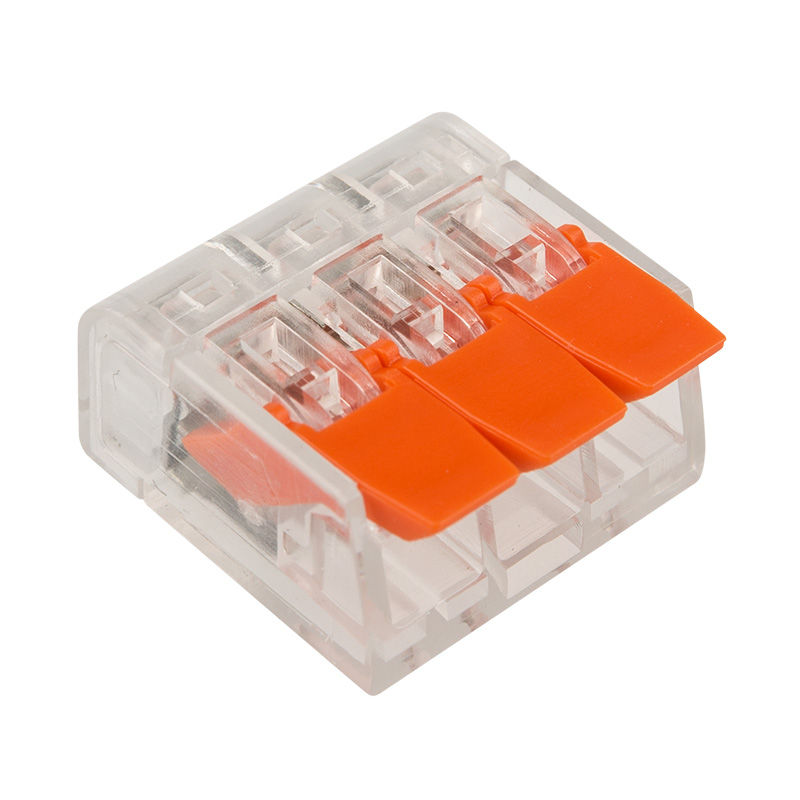

Универсальная компактная клемма СМК 221-413, 3-проводная до 4,0 мм² (50 шт./уп.) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000446
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток32 А
Номин напряжение450–450 В
Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечником0.1–3 мм кв.
Поперечн. сечение жесткого проводника (одно-/многопроволочного)0.2–4 мм кв.
Номин поперечное сечение0.14–4 мм кв.
ЦветПрозрачный (светопрониц.)
Подходит для жёсткого кабеляДа
Подходит для многожильных кабелейДа
Описание и назначение

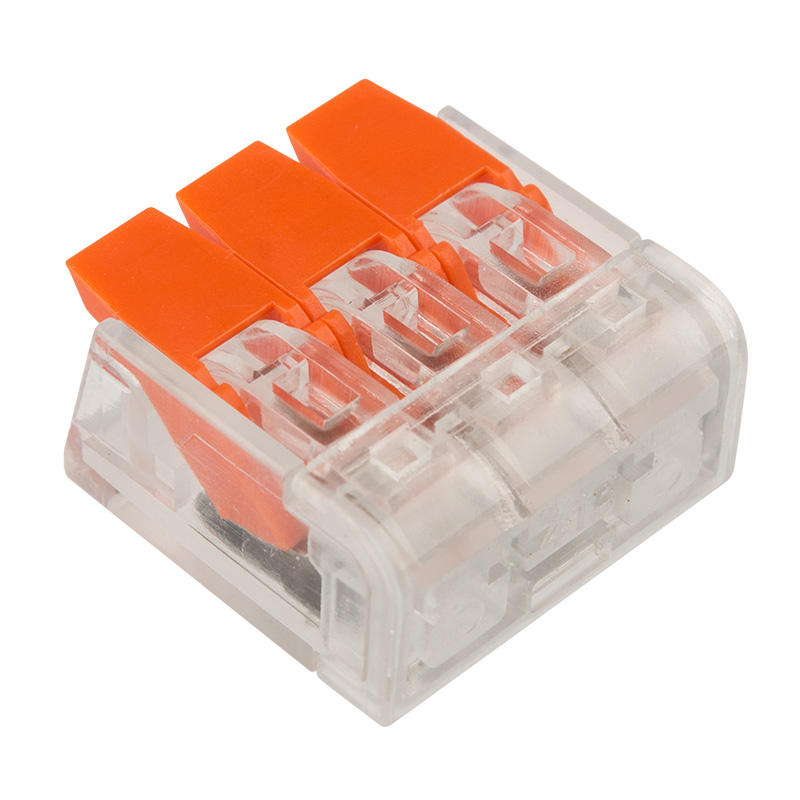

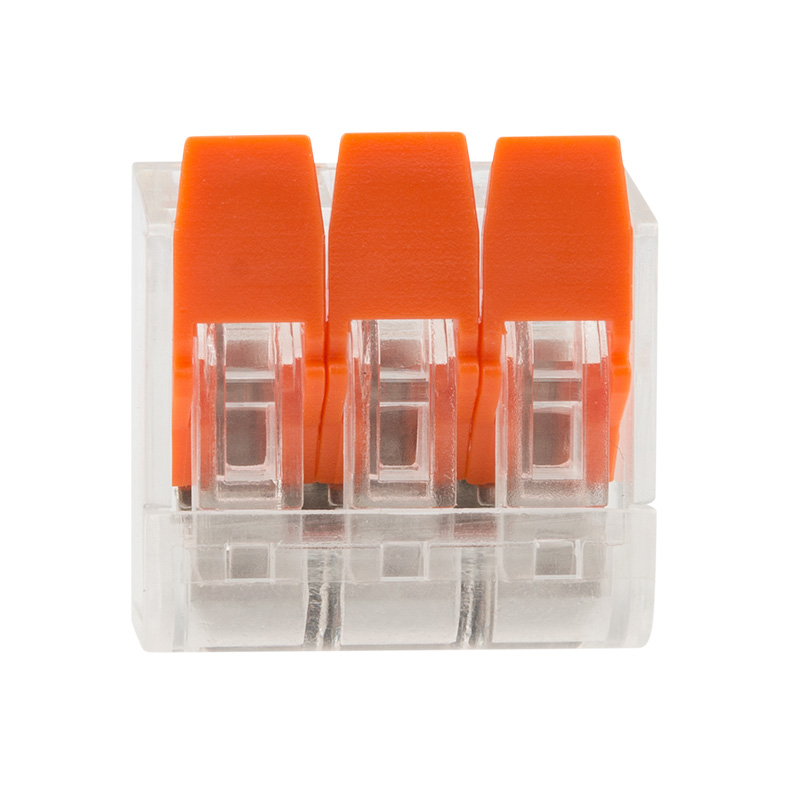

Многоразовая 3-проводная клемма REXANT — это один из самых быстрых, надежных и удобных способов монтажа проводников при небольшой потребности в пространстве в точке коммутации, в условиях нехватки и ограничения пространства. Конструкция на 30 % компактнее привычных рычажковых клемм, прозрачный корпус позволяет контролировать контакт проводников с контактными пластинами, правильность зачистки проводников. Широкие плоские рычаги с меньшим прижимным усилием более удобны и надежны в работе, наличие двух гнезд для тестовых щупов с обеих сторон клеммы облегчает доступ и контроль соединения и питания.

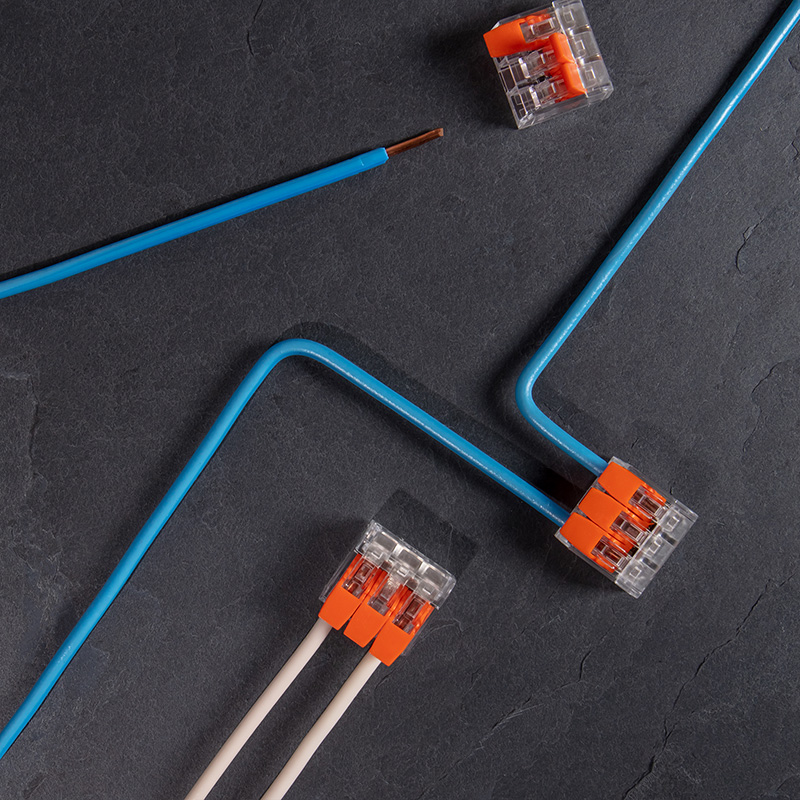

Такие клеммы используются для соединения проводников сечением 0,14-4 мм², а также одножильных и тонкожильных проводников сечением 0,2-4 мм² (24–12 AWG), они могут передавать ток до 32 А/450 В при максимальной температуре до 85 °C.
Характеристики:
Размер: 13x9,5x19 мм
Материал: Полиамид 66
Количество контактов: 3
Материал контактов: луженая медь
Зажим: сталь
Цвет: прозрачный
Напряжение: 450 В
Ток: 32 А
Поддерживаемое сечение: 3x0,2-4 мм² (одножильный провод), 3x 0,14-4 мм² (многожильный провод)
Длина зачистки изоляции: 11 мм
Рабочая температура: –40...+85 ºC
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -40–85 |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
Электрические и световые параметры 5
| Номин токEF000001 | 32 А |
|---|---|
| Номин напряжениеEF000002 | 450–450 В |
| Количество полюсовEF001391 | 1 |
| Номин. ток (многожильный провод)данные поставщика | 24 А |
| Номин. ток (одножильный провод)данные поставщика | 32 А |
Материалы и конструкция 5
| ЦветEF000007 | Прозрачный (светопрониц.) |
|---|---|
| Количество подключаемых проводниковEF000584 | 3 |
| МатериалEF002169 | Полиамид 66 |
| Материал контактаEF004019 | Луженая медь |
| Подходит для многожильных кабелейEF005821 | Да |
Монтаж и подключение 2
| С контактной пастойданные поставщика | false |
|---|---|
| С контактной пастойданные поставщика | false |
Классификация и назначение 3
| Классификация по AWG (Американская классификация проводов)EF004498 | 24–12 |
|---|---|
| Применениеданные поставщика | Соединение проводников |
| Серияданные поставщика | Компактная |
Прочие характеристики 4
| Подходит для жёсткого кабеляEF002916 | Да |
|---|---|
| Количество вводовEF003593 | 3 |
| Подходит для гибкого кабеляEF005852 | Да |
| С рычагомEF006585 | Да |
Размеры и упаковка
Изделие
| Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечникомEF003460 | 0.1–3 мм кв. |
|---|---|
| Поперечн. сечение жесткого проводника (одно-/многопроволочного)EF003462 | 0.2–4 мм кв. |
| Номин поперечное сечениеEF005124 | 0.14–4 мм кв. |
| Длина зачистки изоляцииданные поставщика | 11 мм |
| Поперечное сечение (многожильный провод)данные поставщика | 0.14 - 4 мм² |
| Поперечное сечение (одножильный провод)данные поставщика | 0.2 - 4 мм² |

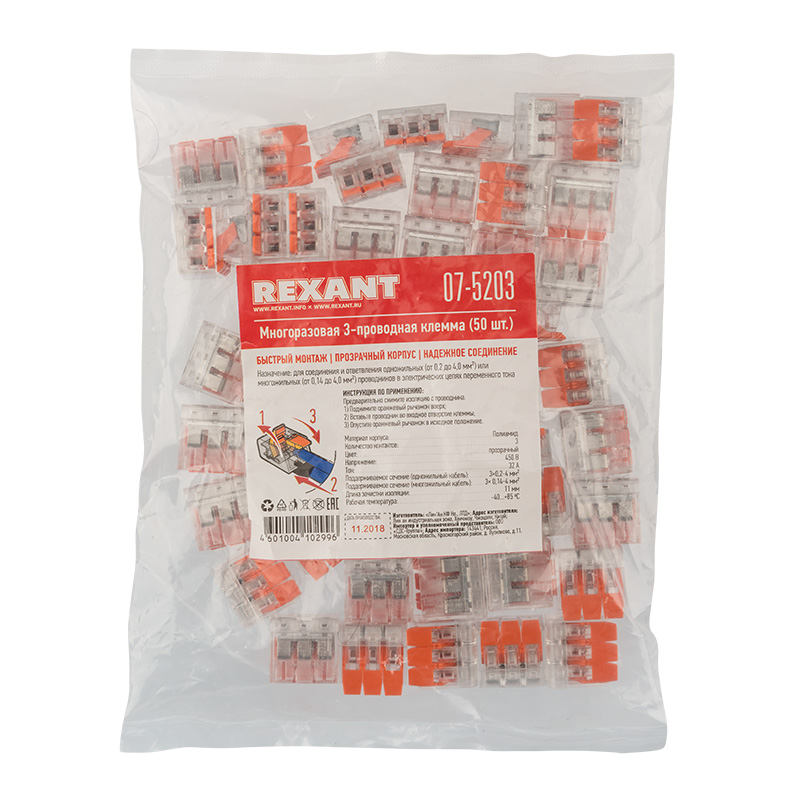

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 50 шт | 150 × 170 × 40 | 0.003 | — | |
| Групповая упаковка упак. (500 шт) | 500 шт. | 0.25 × 0.064 | 1.516 | 0.005 | |
| Групповая упаковка кор (4 000 шт) | 4000 шт | 46.2 × 40 × 28.6 см | 20.668 | 0.053 | |
| Групповая упаковка спец упаковка упак (50 шт) | 50 шт | 14.1 × 13.6 × 3 см | 0.138 | 0.001 |
