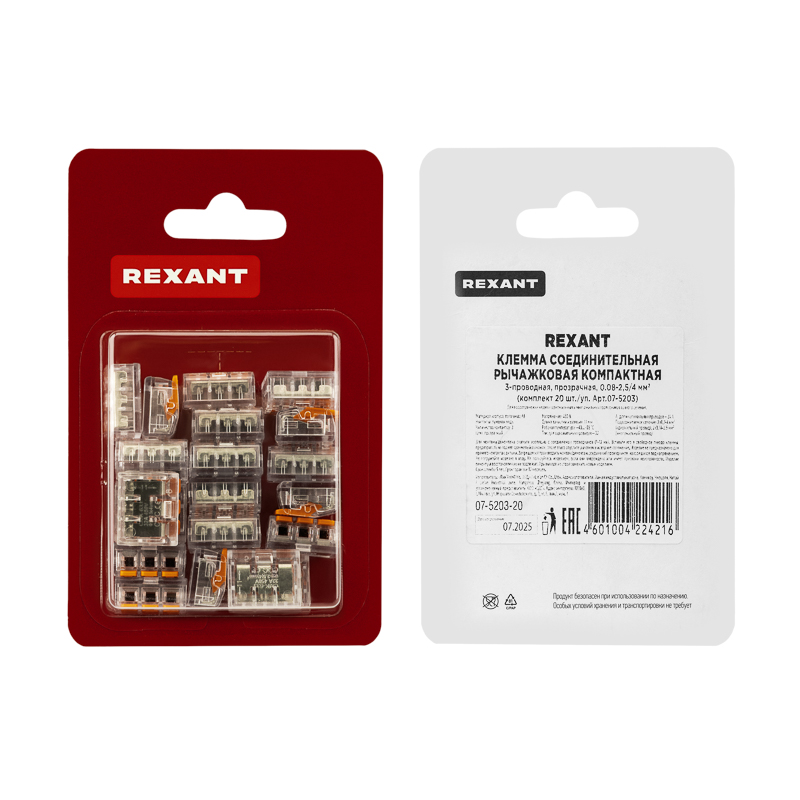

Универсальная компактная клемма СМК 221-413, 3-проводная до 4,0 мм² (50 шт./уп.) REXANT
SDS_Group · артикул 07-5203
Изображение может отличаться от конкретного исполнения.
REXANT

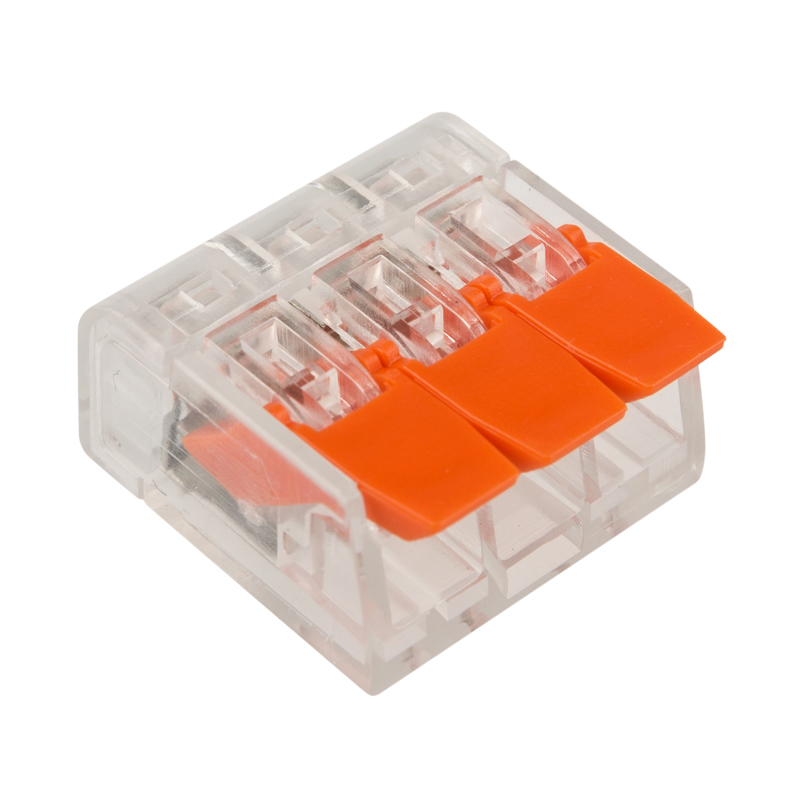

Универсальная компактная клемма СМК 221-413, 3-проводная до 4,0 мм² (20 шт./уп.) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000446
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток32 А
Номин напряжение450–450 В
Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечником0.1–3 мм кв.
Номин поперечное сечение0.14–4 мм кв.
Подходит для жёсткого кабеляДа
Подходит для многожильных кабелейДа
С рычагомДа
ЦветПрозрачный (светопрониц.)
Описание и назначение

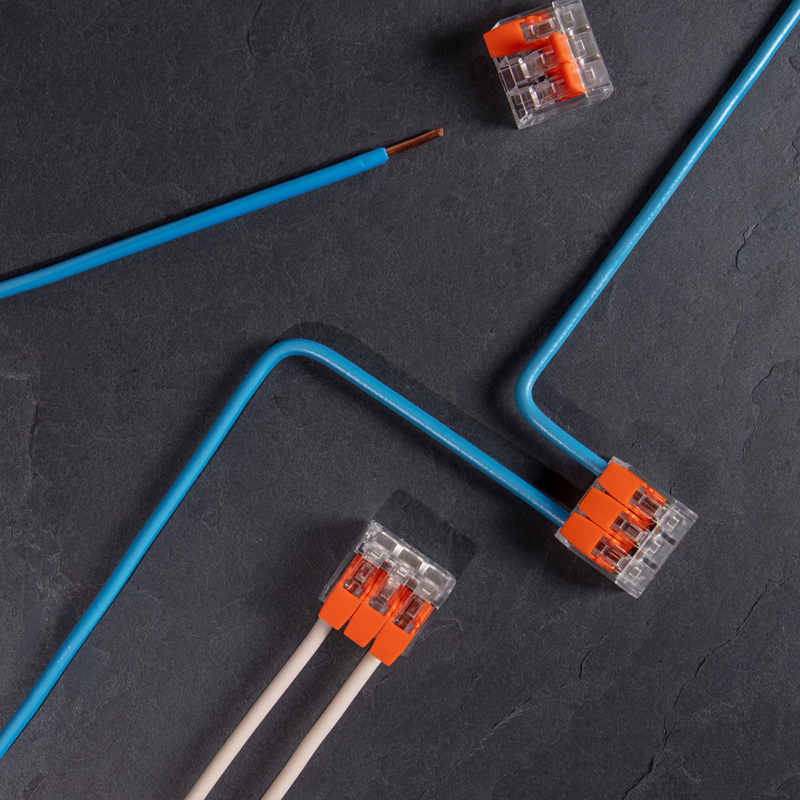

Многоразовые рычажковые прозрачные клеммы REXANT – один из самых быстрых, надежных и удобных способов монтажа проводников, при небольшой потребности в пространстве в точке коммутации, в условиях нехватки и ограничения площади.
Отличается прозрачным корпусом, более удобным для контроля соединения.
Материал корпуса: полиамид
Контакты: луженая медь
Количество контактов: 3
Цвет: прозрачный
Напряжение: 450 В
Ток: 32 А
Поддерживаемое сечение: 3x0,2-4 мм² (одножильный провод), 3x0,14-4 мм² (многожильный провод)
Длина зачистки изоляции: 11 мм
Рабочая температура: –40...+85 °С
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -40–85 |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
Электрические и световые параметры 5
| Номин токEF000001 | 32 А |
|---|---|
| Номин напряжениеEF000002 | 450–450 В |
| Количество полюсовEF001391 | 1 |
| Номин. ток (многожильный провод)данные поставщика | 24 А |
| Номин. ток (одножильный провод)данные поставщика | 32 А |
Материалы и конструкция 5
| ЦветEF000007 | Прозрачный (светопрониц.) |
|---|---|
| Количество подключаемых проводниковEF000584 | 3 |
| МатериалEF002169 | Полиамид 66 |
| Материал контактаEF004019 | Луженая медь |
| Подходит для многожильных кабелейEF005821 | Да |
Монтаж и подключение 2
| С контактной пастойданные поставщика | false |
|---|---|
| С контактной пастойданные поставщика | false |
Классификация и назначение 2
| Применениеданные поставщика | Соединение проводников |
|---|---|
| Серияданные поставщика | Компактная |
Прочие характеристики 4
| Подходит для жёсткого кабеляEF002916 | Да |
|---|---|
| Количество вводовEF003593 | 3 |
| Подходит для гибкого кабеляEF005852 | Нет |
| С рычагомEF006585 | Да |
Размеры и упаковка
Изделие
| Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечникомEF003460 | 0.1–3 мм кв. |
|---|---|
| Номин поперечное сечениеEF005124 | 0.14–4 мм кв. |
| Длина зачистки изоляцииданные поставщика | 11 мм |
| Поперечное сечение (многожильный провод)данные поставщика | 0.14 - 4 мм² |
| Поперечное сечение (одножильный провод)данные поставщика | 0.2 - 4 мм² |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка упак (1 упак) | 1 упак | 13.4 × 9.2 × 2.7 | 0.094 | — | |
| Групповая упаковка спец упаковка кор (80 упак) | 80 упак | 39.9 × 27.3 × 23.6 см | 7.804 | 0.026 | |
| Групповая упаковка спец упаковка кор (10 упак) | 10 упак | 10.6 × 22 × 16.5 см | 0.764 | 0.004 |
-
Базовая единица спец упаковка упак (1 упак)
- В упаковке
- 1 упак
- Габариты
- 13.4 × 9.2 × 2.7
- Вес, кг
- 0.094
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (80 упак)
- В упаковке
- 80 упак
- Габариты
- 39.9 × 27.3 × 23.6 см
- Вес, кг
- 7.804
- Объём, м³
- 0.026
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (10 упак)
- В упаковке
- 10 упак
- Габариты
- 10.6 × 22 × 16.5 см
- Вес, кг
- 0.764
- Объём, м³
- 0.004
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 10; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 2
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Универсальная компактная клемма СМК 221-413, 3-проводная до 4,0 мм² (50 шт./уп.) REXANT
SDS_Group · артикул 07-5203
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Файлы производителя
Документы и файлы
Инструкции, сертификаты, каталоги и инженерные форматы, связанные с этой позицией.
Сертификаты и декларации 1
Сертификат или декларация
ДС ТР ТС 004
PDF · 190,5 КБ
Документы получены из официального каталога производителя и сохранены в инфраструктуре портала. Перед применением проверьте соответствие артикула и актуальность редакции.
