REXANT

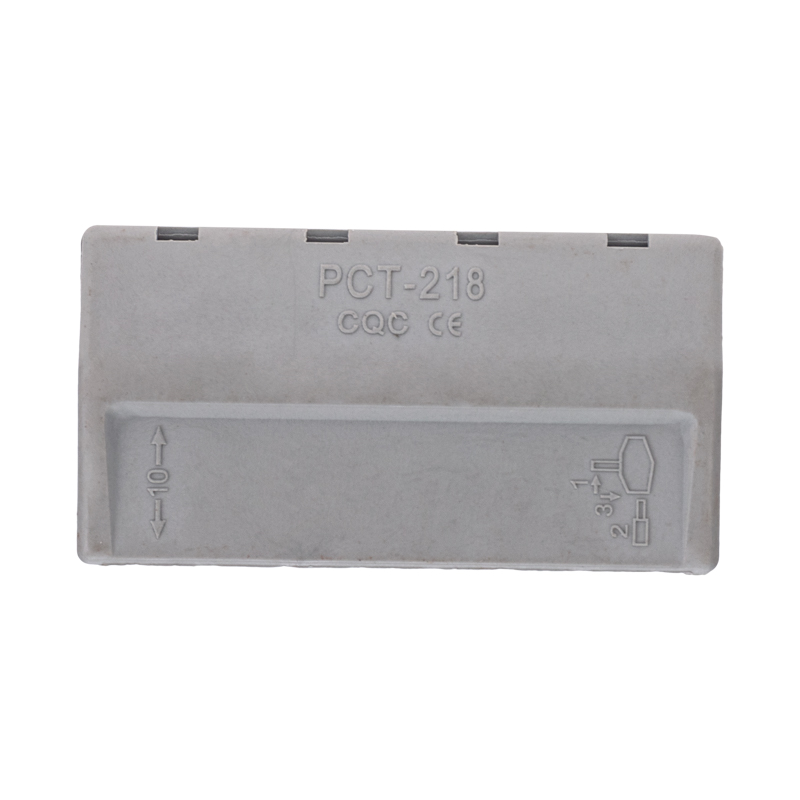

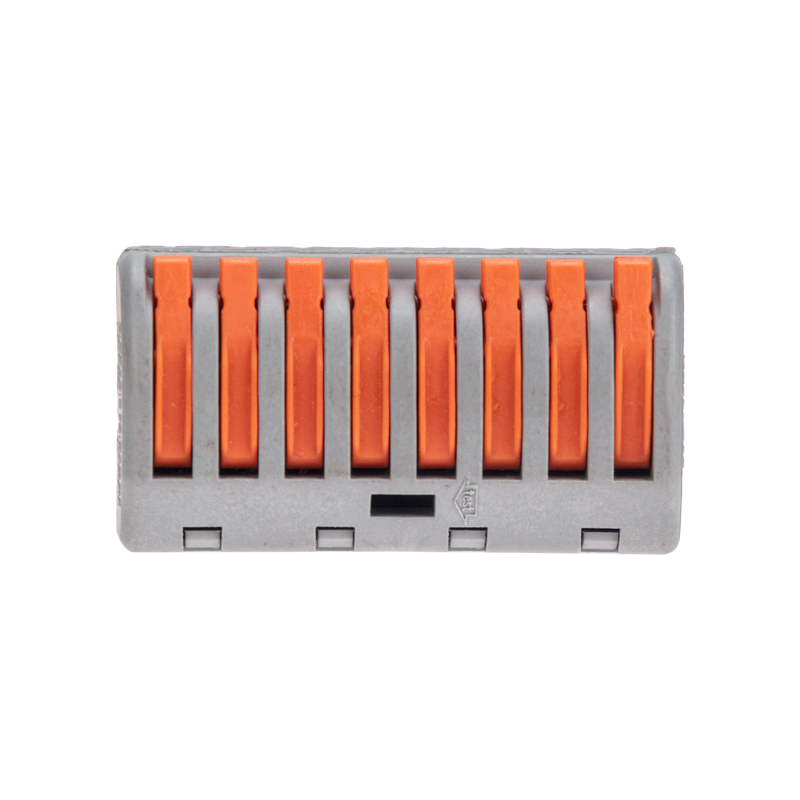

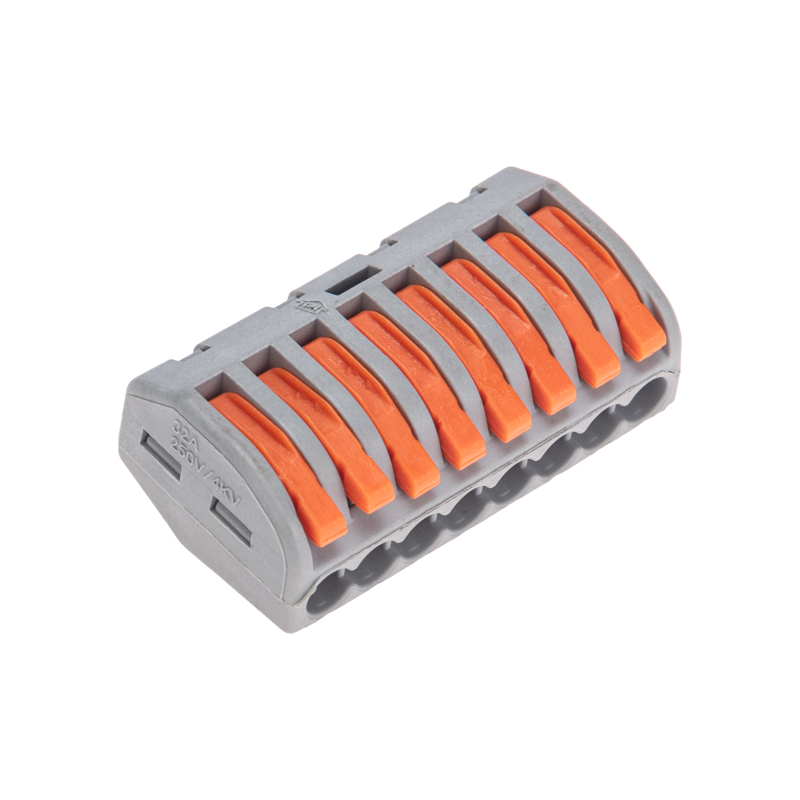

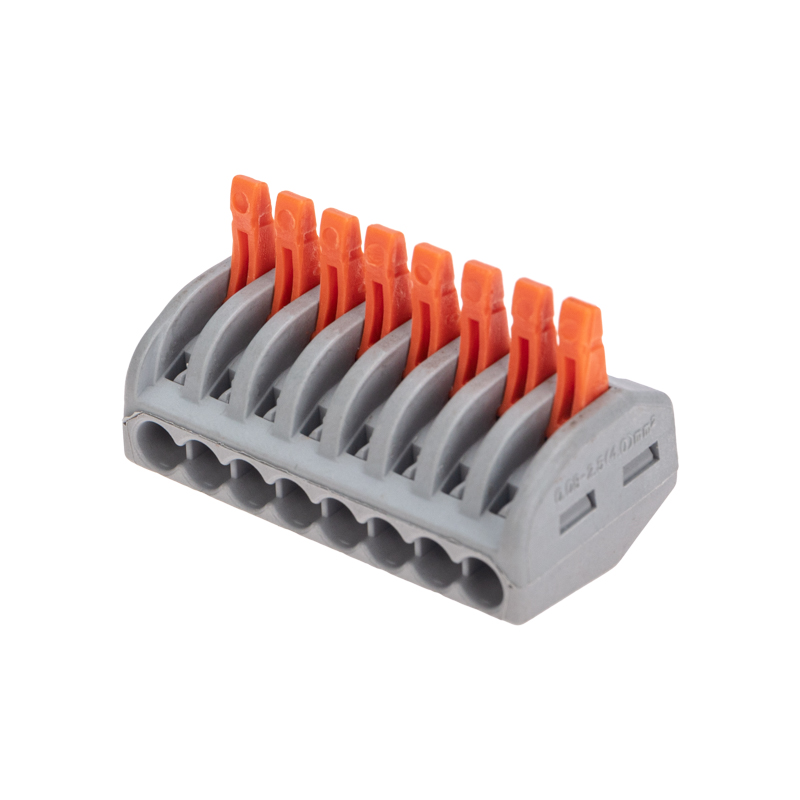

Универсальная клемма СМК 222-418, 8-проводная серая 0,08-2,5/4мм² (20 шт/уп) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000446
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток32 А
Номин напряжение450–450 В
Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечником0.1–3 мм кв.
Номин поперечное сечение0.08–4 мм кв.
Подходит для жёсткого кабеляДа
Подходит для многожильных кабелейДа
С рычагомДа
ЦветСветло-серый
Описание и назначение
Соединительная многоразовая клемма REXANT предназначена для соединения медных одножильных и многожильных зачищенных проводников тонкого сечения. Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта. Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра.
Характеристики:
Материал: Полиамид 66
Количество контактов: 8
Материал контактов: луженая медь
Зажим: сталь
Цвет: серый
Напряжение: 450 В
Типы подключаемых проводов: одножильные, многожильные
Ток: для одножильных проводов — 32 А, для многожильных проводов — 24 А
Поддерживаемое сечение: 8x0.08-4 мм² (одножильный провод), 8x0.2-2,5 мм² (многожильный провод)
Рабочая температура: –40...+85 °C
Длина зачистки изоляции: 10 мм
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -40–85 |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
Электрические и световые параметры 5
| Номин токEF000001 | 32 А |
|---|---|
| Номин напряжениеEF000002 | 450–450 В |
| Количество полюсовEF001391 | 1 |
| Номин. ток (многожильный провод)данные поставщика | 24 А |
| Номин. ток (одножильный провод)данные поставщика | 32 А |
Материалы и конструкция 5
| ЦветEF000007 | Светло-серый |
|---|---|
| Количество подключаемых проводниковEF000584 | 8 |
| МатериалEF002169 | Полиамид 66 |
| Материал контактаEF004019 | Луженая медь |
| Подходит для многожильных кабелейEF005821 | Да |
Монтаж и подключение 2
| С контактной пастойданные поставщика | false |
|---|---|
| С контактной пастойданные поставщика | false |
Классификация и назначение 2
| Применениеданные поставщика | Соединение проводников |
|---|---|
| Серияданные поставщика | Универсальная |
Прочие характеристики 4
| Подходит для жёсткого кабеляEF002916 | Да |
|---|---|
| Количество вводовEF003593 | 8 |
| Подходит для гибкого кабеляEF005852 | Нет |
| С рычагомEF006585 | Да |
Размеры и упаковка
Изделие
| Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечникомEF003460 | 0.1–3 мм кв. |
|---|---|
| Номин поперечное сечениеEF005124 | 0.08–4 мм кв. |
| Длина зачистки изоляцииданные поставщика | 10 мм |
| Поперечное сечение (многожильный провод)данные поставщика | 0.08 - 2.5 мм² |
| Поперечное сечение (одножильный провод)данные поставщика | 0.2 - 4 мм² |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 20 шт | 50 × 23 × 23 | 0.01 | — | |
| Групповая упаковка спец упаковка кор (800 шт) | 800 шт. | — | — | — | |
| Групповая упаковка кор (2 400 шт) | 2400 шт | 49.5 × 31 × 31 см | 25 | 0.048 | |
| Групповая упаковка спец упаковка упак (20 шт) | 20 шт | 18 × 10.7 × 2.1 | 0.209 | — |
-
Базовая единица шт
- В упаковке
- 20 шт
- Габариты
- 50 × 23 × 23
- Вес, кг
- 0.01
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (800 шт)
- В упаковке
- 800 шт.
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (2 400 шт)
- В упаковке
- 2400 шт
- Габариты
- 49.5 × 31 × 31 см
- Вес, кг
- 25
- Объём, м³
- 0.048
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (20 шт)
- В упаковке
- 20 шт
- Габариты
- 18 × 10.7 × 2.1
- Вес, кг
- 0.209
- Объём, м³
- —
- EAN / GTIN
