Клеммная колодка винтовая KВ-4 (1,5-4 мм²), ток 3 A, полиэтилен белый (ЗВИ) REXANT
SDS_Group · артикул 07-5004
Изображение может отличаться от конкретного исполнения.
REXANT
Универсальная клемма СМК 222-415, 5-проводная серая 0,08-2,5/4 мм² (40 шт/уп) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000446
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток32 А
Номин напряжение450–450 В
Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечником0.1–3 мм кв.
Номин поперечное сечение0.2–4 мм кв.
Подходит для жёсткого кабеляДа
Подходит для многожильных кабелейДа
Подходит для гибкого кабеляДа
С рычагомДа
Описание и назначение

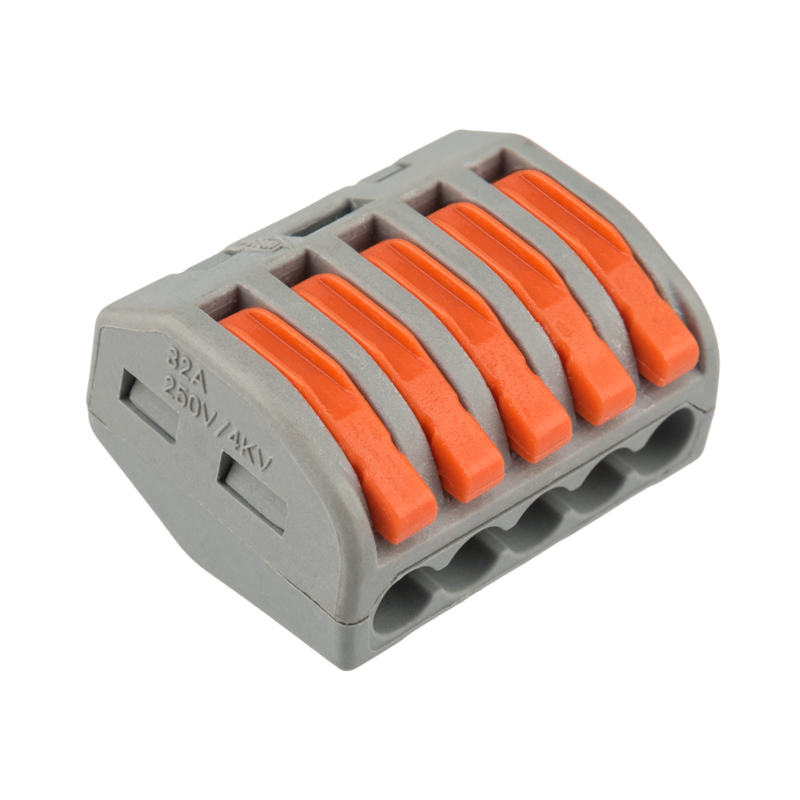

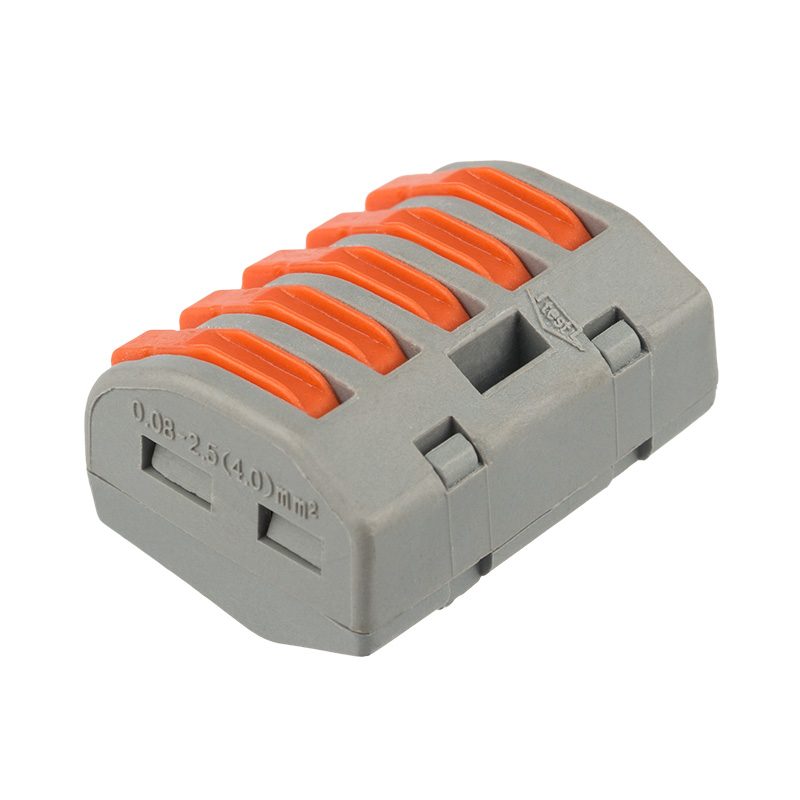

Соединительная многоразовая клемма REXANT на 5 проводников с плоско-пружинным зажимом предназначена для подсоединения медных одножильных и многожильных зачищенных проводников тонкого сечения.

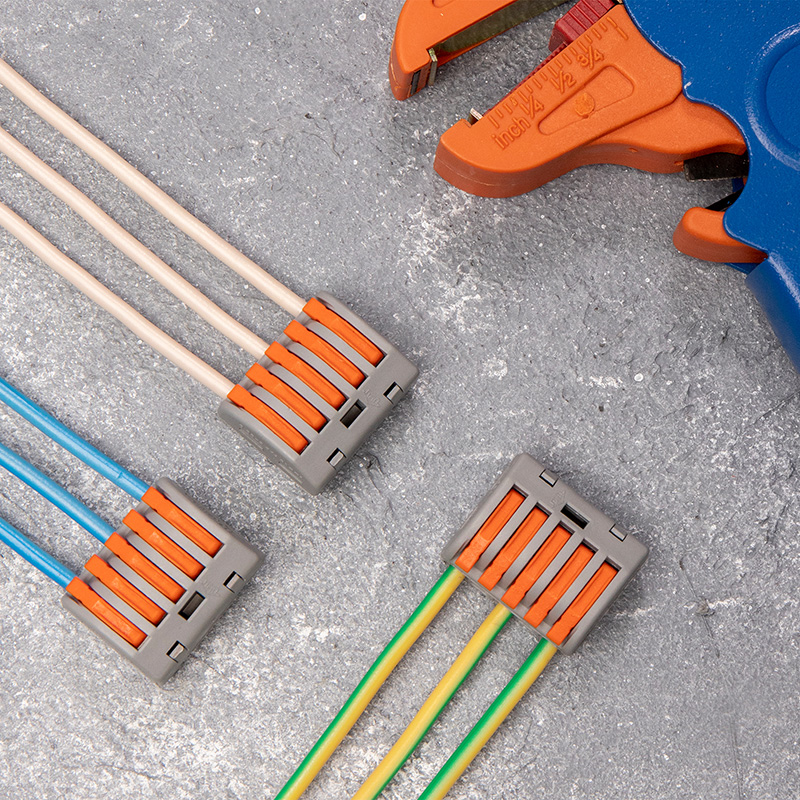

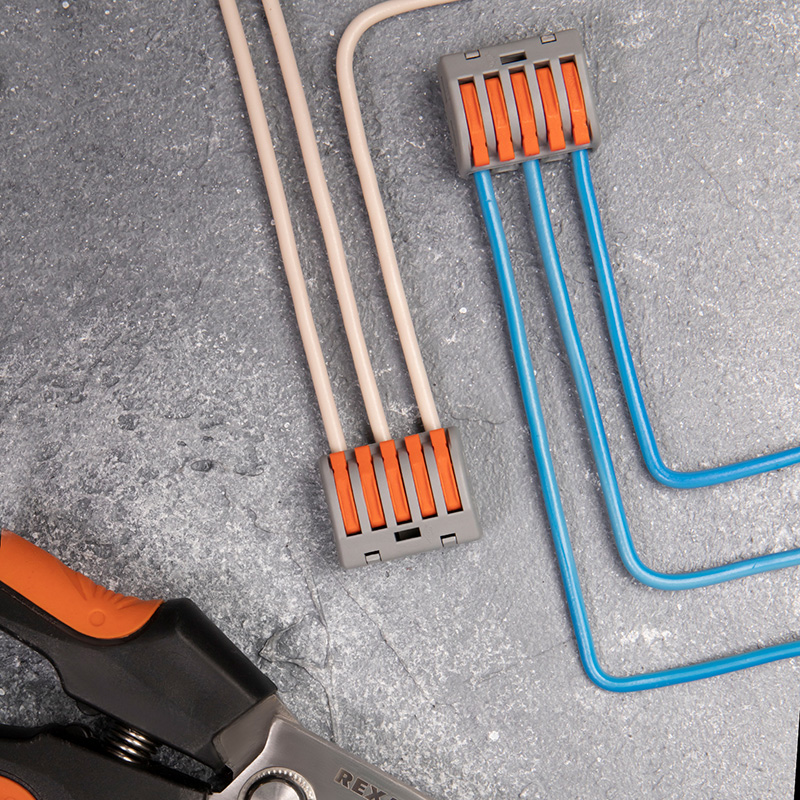

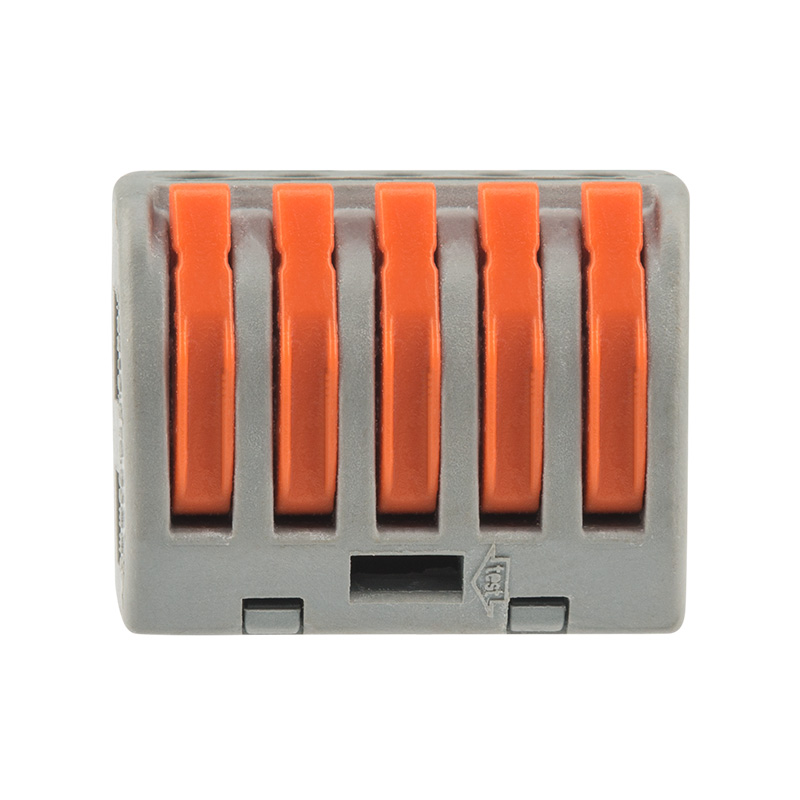

Перед монтажом с соединяемых проводников необходимо снять изоляцию в соответствии с обозначениями на корпусе клеммы (9-12 мм). Зачищенный участок с монтажной стороны не должен иметь сильных изгибов. Вставьте его в свободное гнездо клеммы, предварительно подняв оранжевый рычажок, после этого опустите рычажок в исходное положение. Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта. Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра. Корпус из пластика делает контакт изолированным.
Извлечение проводника (демонтаж) осуществляется действиями в обратном порядке.
Характеристики:
Размер: 26,6x14.5x20.5 мм
Материал: Полиамид 66
Количество контактов: 5
Материал контактов: луженая медь
Зажим: сталь
Цвет: серый
Напряжение: 400 В
Материал подключаемых проводов: Cu
Типы подключаемых проводов: одножильные, многожильные
Ток: для одножильных проводов — 32 А, для многожильных проводов — 24 А\28-12 AWG
Поддерживаемое сечение: 5x0.2-4 мм² (одножильный провод), 5x0.14-2.5 мм² (многожильный провод)
Рабочая температура: –40...+85 ºC
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -40–85 |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
Электрические и световые параметры 5
| Номин токEF000001 | 32 А |
|---|---|
| Номин напряжениеEF000002 | 450–450 В |
| Количество полюсовEF001391 | 1 |
| Номин. ток (многожильный провод)данные поставщика | 24 А |
| Номин. ток (одножильный провод)данные поставщика | 32 А |
Материалы и конструкция 5
| ЦветEF000007 | Светло-серый |
|---|---|
| Количество подключаемых проводниковEF000584 | 5 |
| МатериалEF002169 | Полиамид 66 |
| Материал контактаEF004019 | Луженая медь |
| Подходит для многожильных кабелейEF005821 | Да |
Монтаж и подключение 2
| С контактной пастойданные поставщика | false |
|---|---|
| С контактной пастойданные поставщика | false |
Классификация и назначение 3
| Классификация по AWG (Американская классификация проводов)EF004498 | 28–12 |
|---|---|
| Применениеданные поставщика | Соединение проводников |
| Серияданные поставщика | Универсальная |
Прочие характеристики 4
| Подходит для жёсткого кабеляEF002916 | Да |
|---|---|
| Количество вводовEF003593 | 5 |
| Подходит для гибкого кабеляEF005852 | Да |
| С рычагомEF006585 | Да |
Размеры и упаковка
Изделие
| Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечникомEF003460 | 0.1–3 мм кв. |
|---|---|
| Номин поперечное сечениеEF005124 | 0.2–4 мм кв. |
| Длина зачистки изоляцииданные поставщика | 11 мм |
| Поперечное сечение (многожильный провод)данные поставщика | 0.08 - 2.5 мм² |
| Поперечное сечение (одножильный провод)данные поставщика | 0.2 - 4 мм² |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 40 шт | 130 × 130 × 40 | 0.009 | — | |
| Групповая упаковка спец упаковка (40 шт) | 40 шт | 13.9 × 8.9 × 5.9 см | 0.33 | 0.001 | |
| Групповая упаковка спец упаковка кор. (2 000 шт) | 2000 шт | 48.6 × 29.6 × 31 см | 17.551 | 0.045 | |
| Групповая упаковка упак. (400 шт) | 400 шт | 29 × 31 × 49 | — | — |
-
Базовая единица шт
- В упаковке
- 40 шт
- Габариты
- 130 × 130 × 40
- Вес, кг
- 0.009
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка (40 шт)
- В упаковке
- 40 шт
- Габариты
- 13.9 × 8.9 × 5.9 см
- Вес, кг
- 0.33
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка спец упаковка кор. (2 000 шт)
- В упаковке
- 2000 шт
- Габариты
- 48.6 × 29.6 × 31 см
- Вес, кг
- 17.551
- Объём, м³
- 0.045
- EAN / GTIN
-
Групповая упаковка упак. (400 шт)
- В упаковке
- 400 шт
- Габариты
- 29 × 31 × 49
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 28; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 10
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Клеммная колодка винтовая KВ-4 (1,5-4 мм²), ток 3 A, полиэтилен белый (ЗВИ) REXANT
SDS_Group · артикул 07-5004
222-415 Универсальная клемма, 5-проводная, серая (0,08-2,5/4 мм²) (40 шт/уп) WAGO
SDS_Group · артикул 07-5155
222-415 Универсальная клемма, 5-проводная, серая (0,08-2,5/4 мм²) (40 шт/уп) WAGO
SDS_Group · артикул 07-5155
Универсальная клемма СМК 222-414, 4-проводная серая 0,08-2,5/4 мм² (50 шт/уп) REXANT
SDS_Group · артикул 07-5254-4
Универсальная клемма СМК 222-414, 4-проводная серая 0,08-2,5/4 мм² (50 шт/уп) REXANT
SDS_Group · артикул 07-5254-4
Показать остальные 4
Универсальная клемма СМК 222-415, 5-проводная прозрачная 0,08-2,5/4 мм² (40 шт./уп.) REXANT
SDS_Group · артикул 07-5255-1
Клемма пружинная соединительная КСП 5-полюсная (50 шт./уп.) REXANT
SDS_Group · артикул 07-6217
Клемма пружинная соединительная КСП 5-полюсная с монтажными ножками (50 шт./уп.) REXANT
SDS_Group · артикул 07-6217-1
Клемма пружинная соединительная КСП 5-полюсная с заземлением и с монтажными ножками (50 шт./уп.) REXANT
SDS_Group · артикул 07-6217-2
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Файлы производителя
Документы и файлы
Инструкции, сертификаты, каталоги и инженерные форматы, связанные с этой позицией.
Сертификаты и декларации 1
Сертификат или декларация
ДС ТР ТС 004
PDF · 190,5 КБ
Документы получены из официального каталога производителя и сохранены в инфраструктуре портала. Перед применением проверьте соответствие артикула и актуальность редакции.
