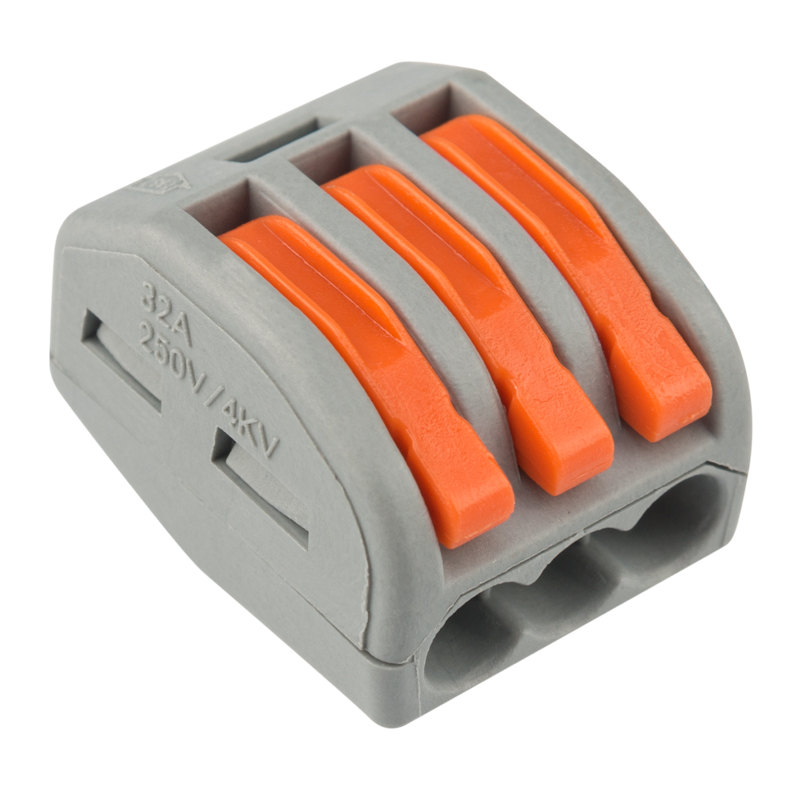

Универсальная клемма СМК 222-413, 3-проводная серая 0,08-2,5/4 мм² (50 шт/уп) REXANT

Изображение может отличаться от конкретного исполнения.

REXANT

Универсальная клемма СМК 222-413, 3-проводная серая 0,08-2,5/4 мм² (50 шт/уп) REXANT

Артикул: 07-5253-4 ETIM-класс: EC000446 EAN: 2000604357478 EAN: 4601004035911 Обновлено: 09.08.2026
ИсточникКаталог SDS_Group
КлассификацияEC000446
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечником0.1–3 мм кв.
Подходит для жёсткого кабеляДа
Подходит для многожильных кабелейДа
Подходит для гибкого кабеляДа
С рычагомДа
Количество подключаемых проводников3

Описание и назначение

Соединительная многоразовая клемма REXANT с плоско-пружинным зажимом предназначена для соединения медных одножильных и многожильных зачищенных проводников тонкого сечения. Перед монтажом с соединяемым проводником необходимо снять изоляцию в соответствии с обозначениями на корпусе клеммы. Зачищенный участок с монтажной стороны не должен иметь сильных изгибов. Проводник вводится в свободное гнездо клеммы с предварительно поднятым оранжевым рычажком, после чего рычаг опускается в исходное положение. Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта. Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра. Корпус из пластика делает контакт изолированным. Извлечение проводника (демонтаж) осуществляется перечисленными действиями в обратном порядке.

Характеристики:
Размер: 17x14.5x20.5 мм
Материал: полиамид
Количество контактов: 3
Материал контактов: луженая медь
Зажим: сталь
Цвет: серый
Напряжение: 400 В
Материал подключаемых проводов: Cu (медь)
Типы подключаемых проводов: одножильные, многожильные
Ток для одножильных проводов: 32 А
Ток для многожильных проводов: 24 А
Классификация по AWG: 28-12
Поддерживаемое сечение для одножильного провода: 3x0.08-4 мм²
Поддерживаемое сечение для многожильного провода: 3x0.08-2.5 мм²
Рабочая температура: -40...+85 ºC
Количество в упаковке: 50 шт.

Преимущества:
Простой и быстрый монтаж/демонтаж соединения
Безопасное подключение без использования специальных инструментов
Компактные размеры
Удобная форма
Наличие гнезда для проверки соединения

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Материалы и конструкция 2

Количество подключаемых проводниковEF000584 3
Подходит для многожильных кабелейEF005821 Да

Прочие характеристики 3

Подходит для жёсткого кабеляEF002916 Да
Подходит для гибкого кабеляEF005852 Да
С рычагомEF006585 Да

Размеры и упаковка

Изделие

Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечникомEF003460 0.1–3 мм кв.

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Групповая упаковка кор (4 000 шт) 4000 шт. 0.408 × 0.285 21.476 0.053 2000604357478
Групповая упаковка спец упаковка (50 шт) 50 шт. 0.136 × 0.041 0.233 0.001 4601004035911
