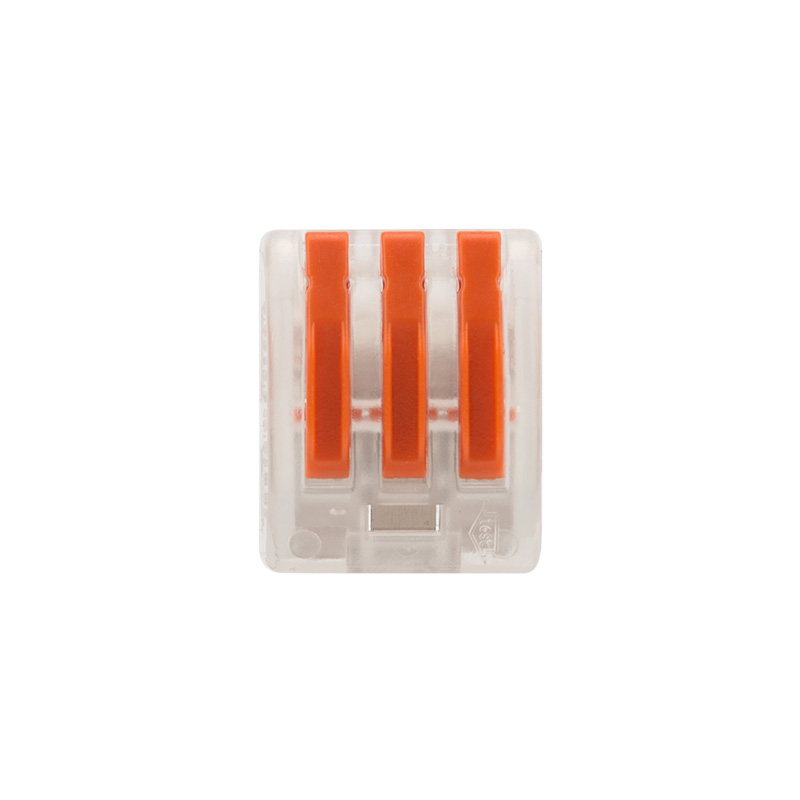

Универсальная клемма СМК 222-413, 3-проводная серая 0,08-2,5/4 мм² (блистер 5 шт./уп.) REXANT
SDS_Group · артикул 06-0201-B5
Изображение может отличаться от конкретного исполнения.
REXANT

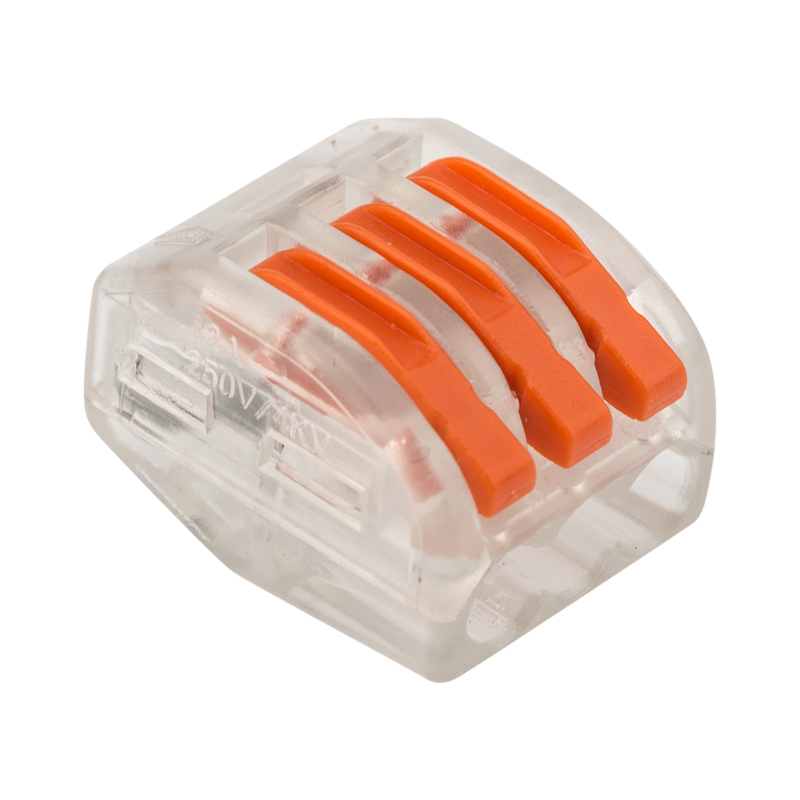

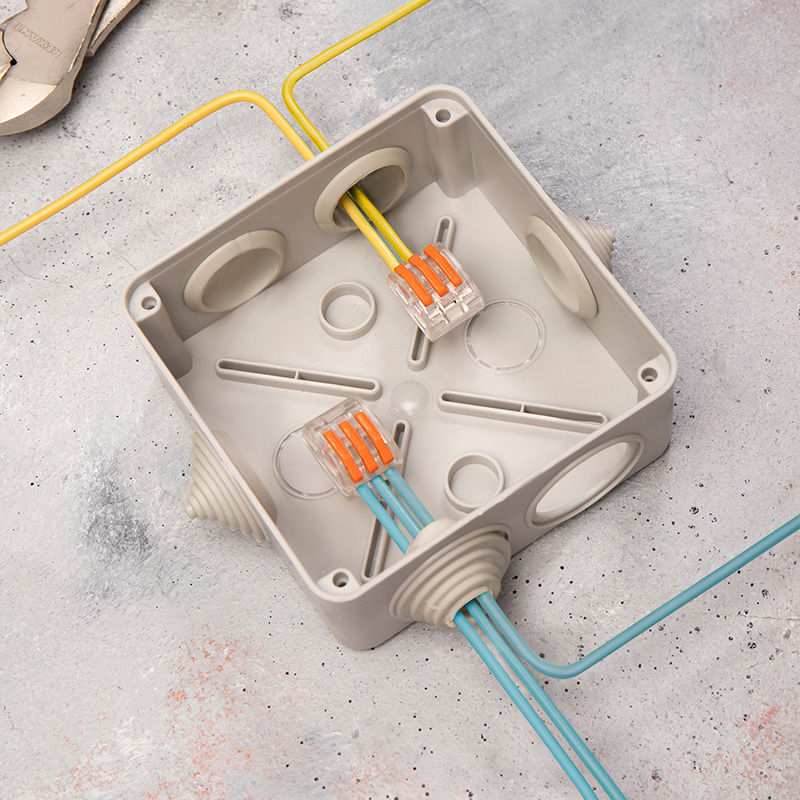

Универсальная клемма СМК 222-413, 3-проводная прозрачная 0,08-2,5/4 мм² (50 шт./уп.) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000446
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток32 А
Номин напряжение450–450 В
Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечником0.1–3 мм кв.
Поперечн. сечение жесткого проводника (одно-/многопроволочного)0.08–4 мм кв.
Номин поперечное сечение0.08–4 мм кв.
Подходит для жёсткого кабеляДа
Подходит для многожильных кабелейДа
Подходит для гибкого кабеляДа
Описание и назначение
Соединительная многоразовая клемма REXANT на 3 проводника с плоско-пружинным зажимом предназначена для подсоединения медных одножильных и многожильных зачищенных проводников тонкого сечения.
Перед монтажом с соединяемых проводников необходимо снять изоляцию в соответствии с обозначениями на корпусе клеммы (9-12 мм). Зачищенный участок с монтажной стороны не должен иметь сильных изгибов. Вставьте его в свободное гнездо клеммы, предварительно подняв оранжевый рычажок, после этого опустите рычажок в исходное положение. Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта. Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра. Оболочка из прозрачного пластика делает контакт изолированным, а также позволяет визуально оценить положение проводника.
Извлечение проводника (демонтаж) осуществляется действиями в обратном порядке.
Характеристики:
Размер: 17x14.5x20.5 мм
Материал: Полиамид 66
Количество контактов: 3
Материал контактов: луженая медь
Зажим: сталь
Цвет: прозрачный
Напряжение: 400 В
Материал подключаемых проводов: Cu
Типы подключаемых проводов: одножильные, многожильные
Ток: для одножильных проводов — 32 А, для многожильных проводов — 24 А\28-12 AWG
Поддерживаемое сечение: 3x0.08-4 мм² (одножильный провод), 3x0.08-2.5 мм² (многожильный провод)
Рабочая температура: –40...+85 ºC
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -40–85 |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
Электрические и световые параметры 5
| Номин токEF000001 | 32 А |
|---|---|
| Номин напряжениеEF000002 | 450–450 В |
| Количество полюсовEF001391 | 1 |
| Номин. ток (многожильный провод)данные поставщика | 24 А |
| Номин. ток (одножильный провод)данные поставщика | 32 А |
Материалы и конструкция 5
| ЦветEF000007 | Прозрачный (светопрониц.) |
|---|---|
| Количество подключаемых проводниковEF000584 | 3 |
| МатериалEF002169 | Полиамид 66 |
| Материал контактаEF004019 | Луженая медь |
| Подходит для многожильных кабелейEF005821 | Да |
Монтаж и подключение 2
| С контактной пастойданные поставщика | false |
|---|---|
| С контактной пастойданные поставщика | false |
Классификация и назначение 3
| Классификация по AWG (Американская классификация проводов)EF004498 | 28–12 |
|---|---|
| Применениеданные поставщика | Соединение проводников |
| Серияданные поставщика | Универсальная |
Прочие характеристики 4
| Подходит для жёсткого кабеляEF002916 | Да |
|---|---|
| Количество вводовEF003593 | 3 |
| Подходит для гибкого кабеляEF005852 | Да |
| С рычагомEF006585 | Да |
Размеры и упаковка
Изделие
| Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечникомEF003460 | 0.1–3 мм кв. |
|---|---|
| Поперечн. сечение жесткого проводника (одно-/многопроволочного)EF003462 | 0.08–4 мм кв. |
| Номин поперечное сечениеEF005124 | 0.08–4 мм кв. |
| Длина зачистки изоляцииданные поставщика | 11 мм |
| Поперечное сечение (многожильный провод)данные поставщика | 0.08 - 2.5 мм² |
| Поперечное сечение (одножильный провод)данные поставщика | 0.2 - 4 мм² |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 50 шт | 47 × 37 × 29 | 0.004 | — | |
| Групповая упаковка кор. (3 000 шт) | 3000 шт. | ширина 0.28, высота 0.375 неполные | 10.6 | 0.028 | |
| Групповая упаковка упак. (500 шт) | 500 шт. | ширина 0.28, высота 0.064 неполные | 2.177 | 0.006 | |
| Групповая упаковка кор. (5 000 шт) | 5000 шт. | ширина 0.365, высота 0.465 неполные | 22.4 | 0.048 | |
| Групповая упаковка кор (4 000 шт) | 4000 шт | 31 × 31 × 49.5 см | 20.5 | 0.048 | |
| Групповая упаковка упак (50 шт) | 50 шт | 15.4 × 12.8 × 3.2 см | 0.214 | 0.001 |
-
Базовая единица шт
- В упаковке
- 50 шт
- Габариты
- 47 × 37 × 29
- Вес, кг
- 0.004
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор. (3 000 шт)
- В упаковке
- 3000 шт.
- Габариты
- ширина 0.28, высота 0.375 неполные
- Вес, кг
- 10.6
- Объём, м³
- 0.028
- EAN / GTIN
-
Групповая упаковка упак. (500 шт)
- В упаковке
- 500 шт.
- Габариты
- ширина 0.28, высота 0.064 неполные
- Вес, кг
- 2.177
- Объём, м³
- 0.006
- EAN / GTIN
-
Групповая упаковка кор. (5 000 шт)
- В упаковке
- 5000 шт.
- Габариты
- ширина 0.365, высота 0.465 неполные
- Вес, кг
- 22.4
- Объём, м³
- 0.048
- EAN / GTIN
-
Групповая упаковка кор (4 000 шт)
- В упаковке
- 4000 шт
- Габариты
- 31 × 31 × 49.5 см
- Вес, кг
- 20.5
- Объём, м³
- 0.048
- EAN / GTIN
-
Групповая упаковка упак (50 шт)
- В упаковке
- 50 шт
- Габариты
- 15.4 × 12.8 × 3.2 см
- Вес, кг
- 0.214
- Объём, м³
- 0.001
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 28; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 12
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Универсальная клемма СМК 222-415, 5-проводная серая 0,08-2,5/4 мм² (блистер 5 шт./уп.) REXANT
SDS_Group · артикул 06-0202-B5
Универсальная клемма СМК 222-413, 3-проводная прозрачная 0,08-2,5/4 мм² (блистер 10 шт/уп) REXANT
SDS_Group · артикул 06-0204-B10
Универсальная компактная клемма СМК 221-413, 3-проводная до 4,0 мм² (50 шт./уп.) REXANT
SDS_Group · артикул 07-5203
Универсальная компактная клемма СМК 221-412, 2-проводная до 4,0 мм² (пакет 5 шт/уп) REXANT
SDS_Group · артикул 07-5206
Универсальная компактная клемма СМК 221-413, 3-проводная до 4,0 мм² (пакет 5 шт/уп) REXANT
SDS_Group · артикул 07-5207
Показать остальные 6
Универсальная клемма СМК 222-412, 2-проводная прозрачная 0,08-2,5/4 мм² (50 шт./уп.) REXANT
SDS_Group · артикул 07-5252-1
Универсальная клемма СМК 222-413, 3-проводная серая 0,08-2,5/4 мм² (50 шт/уп) REXANT
SDS_Group · артикул 07-5253-4
Универсальная клемма СМК 222-413, 3-проводная серая 0,08-2,5/4 мм² (50 шт/уп) REXANT
SDS_Group · артикул 07-5253-4
Клемма СМК 222-422P проходная 2 полюса, с монтажной площадкой (0,08-4 мм²), серая (блистер 5 шт./уп.) REXANT
SDS_Group · артикул 07-6262-5
Клемма СМК 222-423P проходная 3 полюса, с монтажной площадкой (0,08-4 мм²), серая (блистер 5 шт./уп.) REXANT
SDS_Group · артикул 07-6263-5
Клемма СМК 222-424P проходная 4 полюса, с монтажной площадкой (0,08-4 мм²), серая (блистер 5 шт./уп.) REXANT
SDS_Group · артикул 07-6264-5
