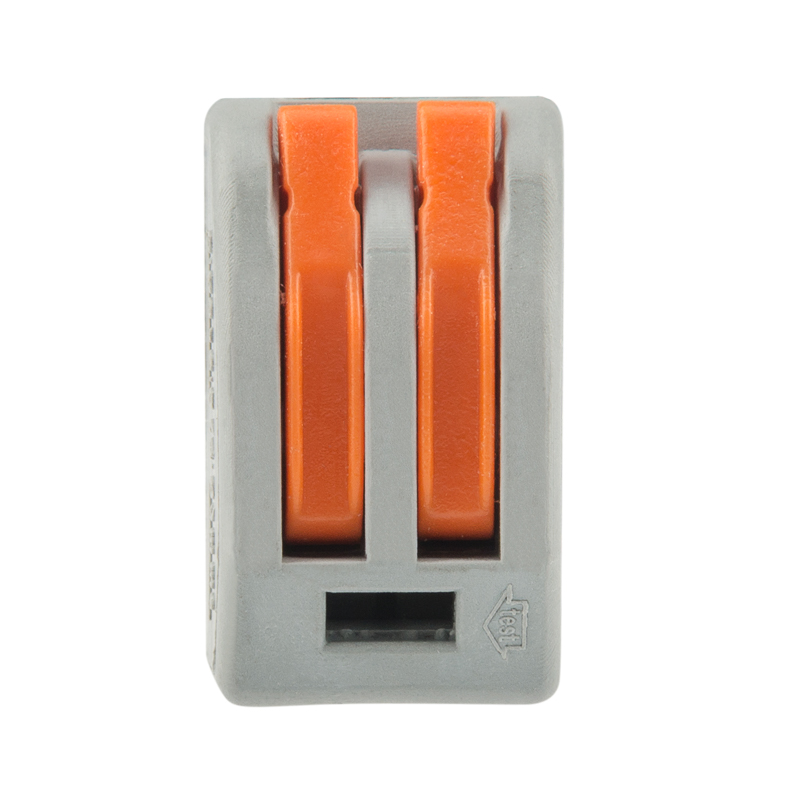

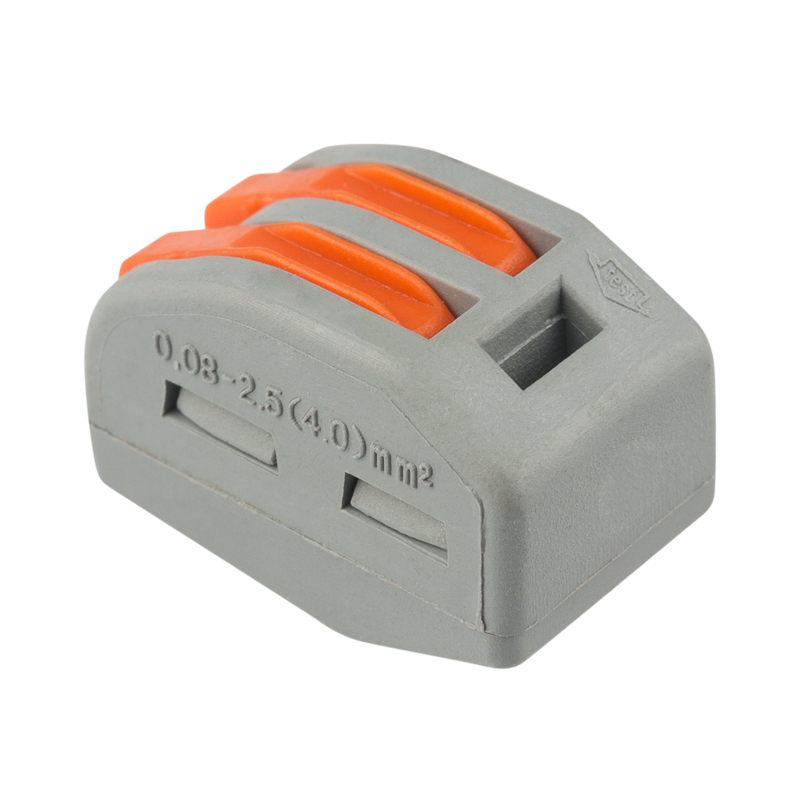

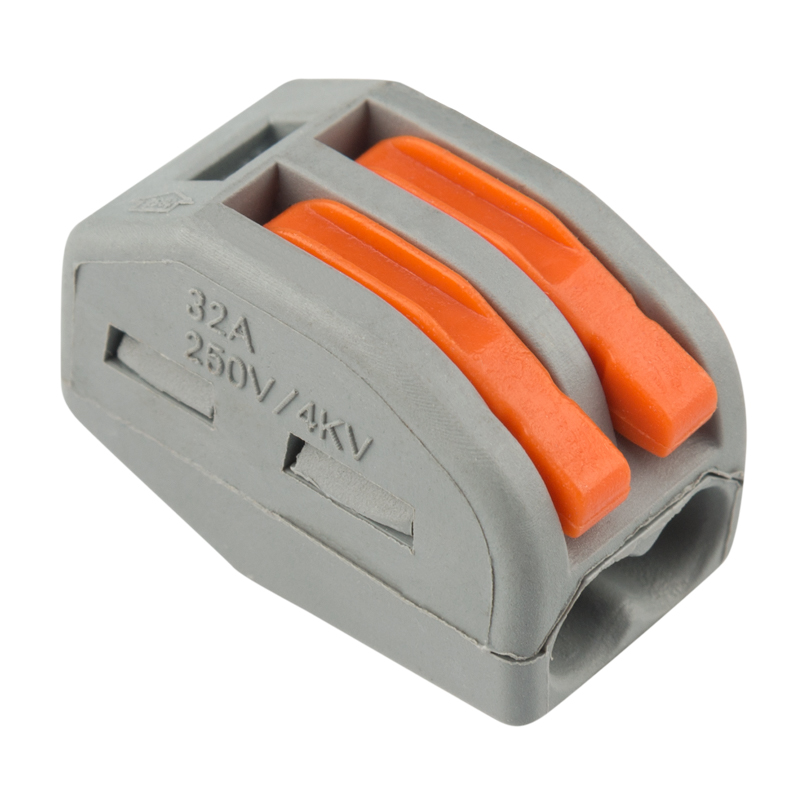

Универсальная клемма СМК 222-412, 2-проводная прозрачная 0,08-2,5/4 мм² (50 шт./уп.) REXANT
SDS_Group · артикул 07-5252-1
Изображение может отличаться от конкретного исполнения.
REXANT
Универсальная клемма СМК 222-412, 2-проводная серая 0,08-2,5/4 мм² (50 шт/уп) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000446
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток32 А
Номин напряжение450–450 В
Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечником0.1–3 мм кв.
Поперечн. сечение жесткого проводника (одно-/многопроволочного)0.08–4 мм кв.
Номин поперечное сечение0.08–4 мм кв.
ЦветСветло-серый
Подходит для жёсткого кабеляДа
Подходит для многожильных кабелейДа
Описание и назначение

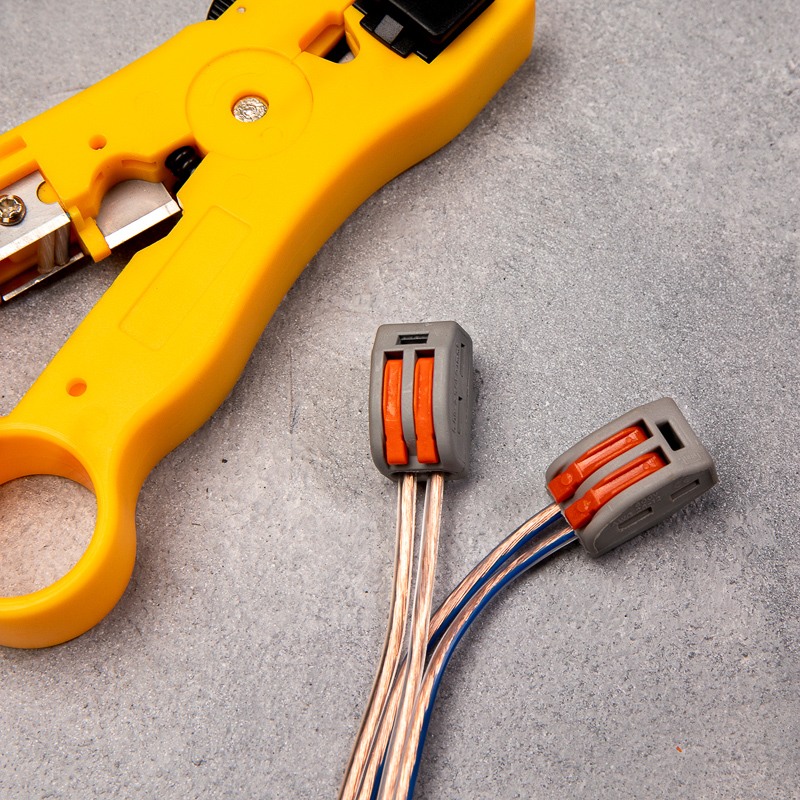

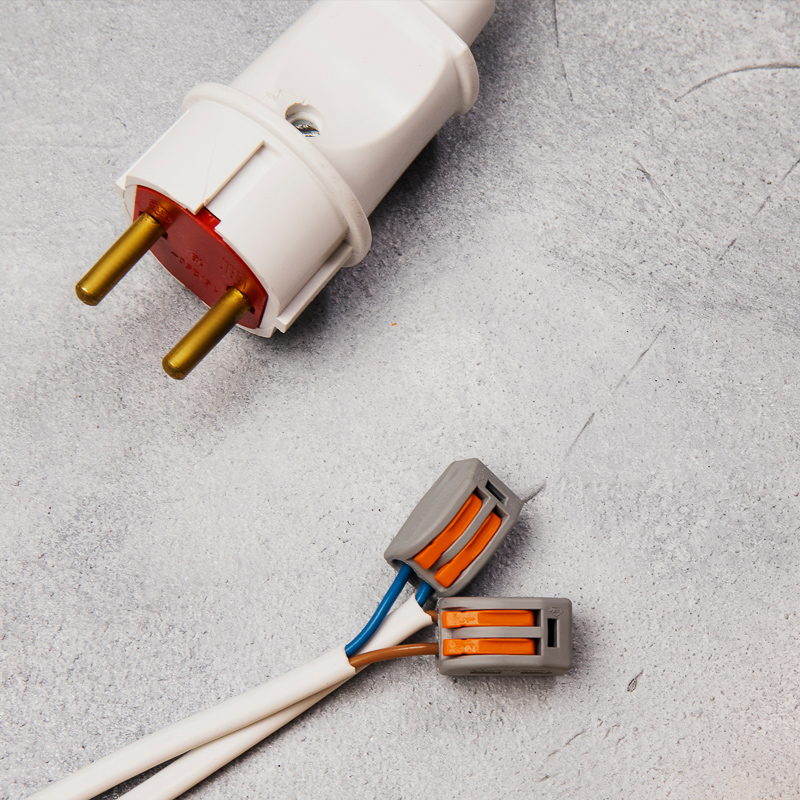

Универсальные клеммы REXANT позволяют быстро и безопасно соединять медные одножильные и многожильные проводники тонкого сечения. Продуманный плоско-пружинный зажим равномерно давит на всю контактную поверхность, исключая высокое переходное сопротивление.
Проводящая часть соединителя изготовлена из меди. Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра. Предварительно провода зачищают примерно на 9-12 мм.
Преимущества:
Двухпроводная клемма обладает клеммным местом для каждого кабеля
Для монтажа не требуются дополнительные инструменты
Большой запас мощности позволяет использовать клеммы для подключения любых бытовых приборов

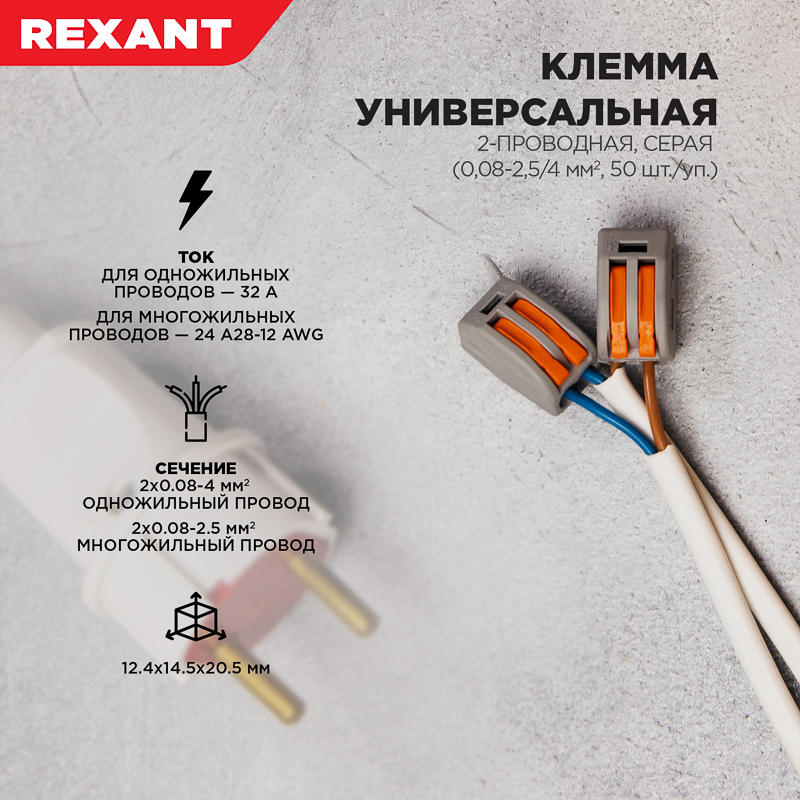

Характеристики:
Размер: 12.4x14.5x20.5 мм
Материал: полиамид
Количество контактов: 2
Материал контактов: луженая медь
Зажим: сталь
Цвет: серый
Напряжение: 400 В
Материал подключаемых проводов: Cu
Типы подключаемых проводов: одножильные, многожильные
Ток: для одножильных проводов — 32 А, для многожильных проводов — 24 А 28-12 AWG
Поддерживаемое сечение: 2x0.08-4 мм² (одножильный провод), 2x0.08-2.5 мм² (многожильный провод)
Рабочая температура: –40...+85 ºC
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -40–85 |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
Электрические и световые параметры 5
| Номин токEF000001 | 32 А |
|---|---|
| Номин напряжениеEF000002 | 450–450 В |
| Количество полюсовEF001391 | 1 |
| Номин. ток (многожильный провод)данные поставщика | 24 А |
| Номин. ток (одножильный провод)данные поставщика | 32 А |
Материалы и конструкция 5
| ЦветEF000007 | Светло-серый |
|---|---|
| Количество подключаемых проводниковEF000584 | 2 |
| МатериалEF002169 | Полиамид 66 |
| Материал контактаEF004019 | Луженая медь |
| Подходит для многожильных кабелейEF005821 | Да |
Монтаж и подключение 2
| С контактной пастойданные поставщика | false |
|---|---|
| С контактной пастойданные поставщика | false |
Классификация и назначение 3
| Классификация по AWG (Американская классификация проводов)EF004498 | 28–12 |
|---|---|
| Применениеданные поставщика | Соединение проводников |
| Серияданные поставщика | Универсальная |
Прочие характеристики 4
| Подходит для жёсткого кабеляEF002916 | Да |
|---|---|
| Количество вводовEF003593 | 2 |
| Подходит для гибкого кабеляEF005852 | Да |
| С рычагомEF006585 | Да |
Размеры и упаковка
Изделие
| Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечникомEF003460 | 0.1–3 мм кв. |
|---|---|
| Поперечн. сечение жесткого проводника (одно-/многопроволочного)EF003462 | 0.08–4 мм кв. |
| Номин поперечное сечениеEF005124 | 0.08–4 мм кв. |
| Длина зачистки изоляцииданные поставщика | 11 мм |
| Поперечное сечение (многожильный провод)данные поставщика | 0.08 - 2.5 мм² |
| Поперечное сечение (одножильный провод)данные поставщика | 0.2 - 4 мм² |

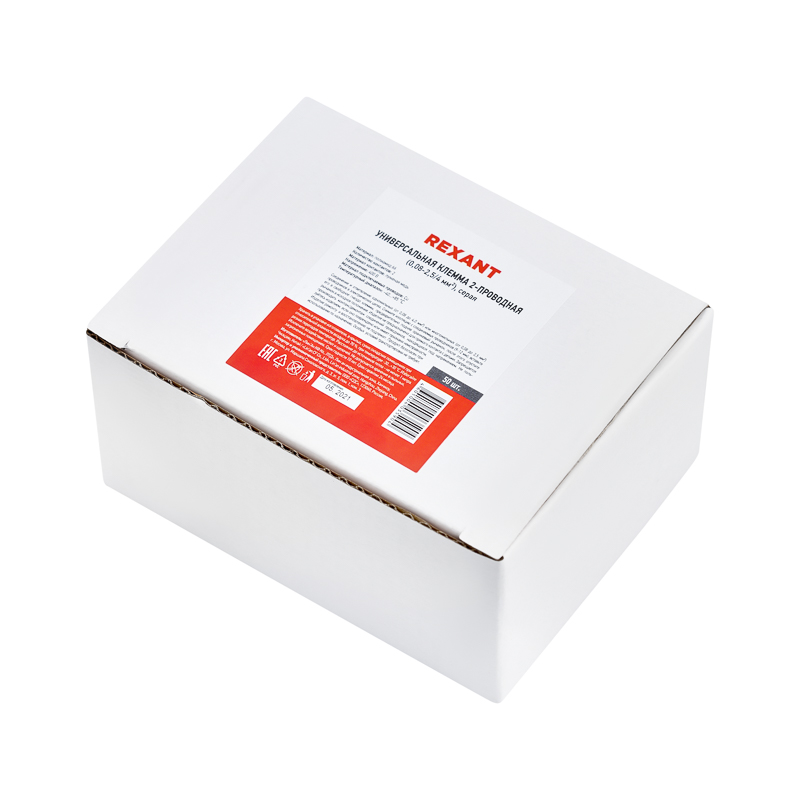

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 50 шт | 130 × 130 × 30 | 0.004 | — | |
| Групповая упаковка кор (4 000 шт) | 4000 шт | 45.8 × 40.8 × 28.6 см | 16.872 | 0.053 | |
| Групповая упаковка спец упаковка (50 шт) | 50 шт | 8.1 × 11.2 × 5.4 | 0.196 | — |
