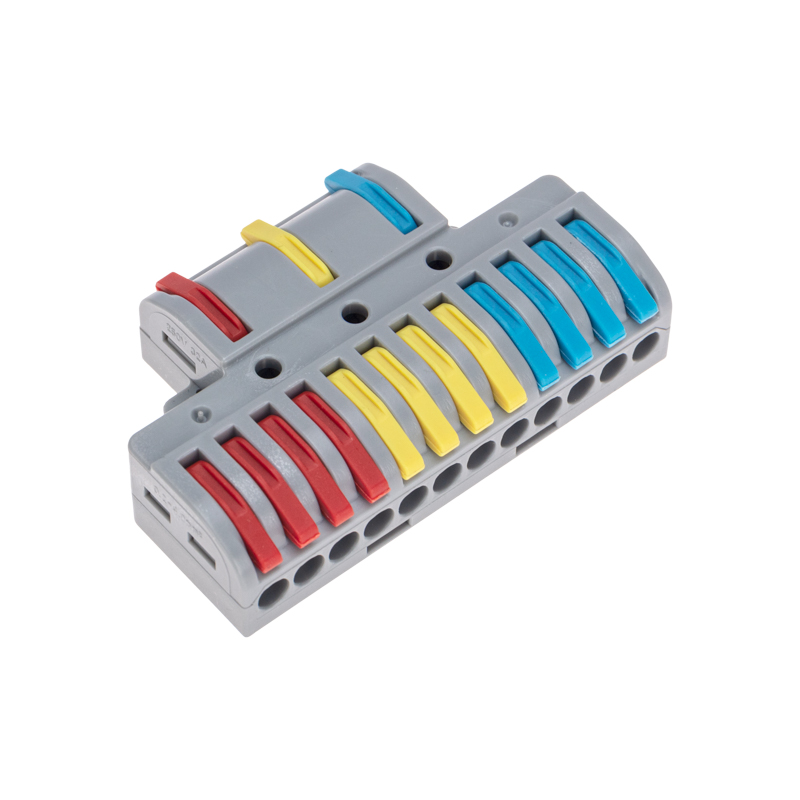

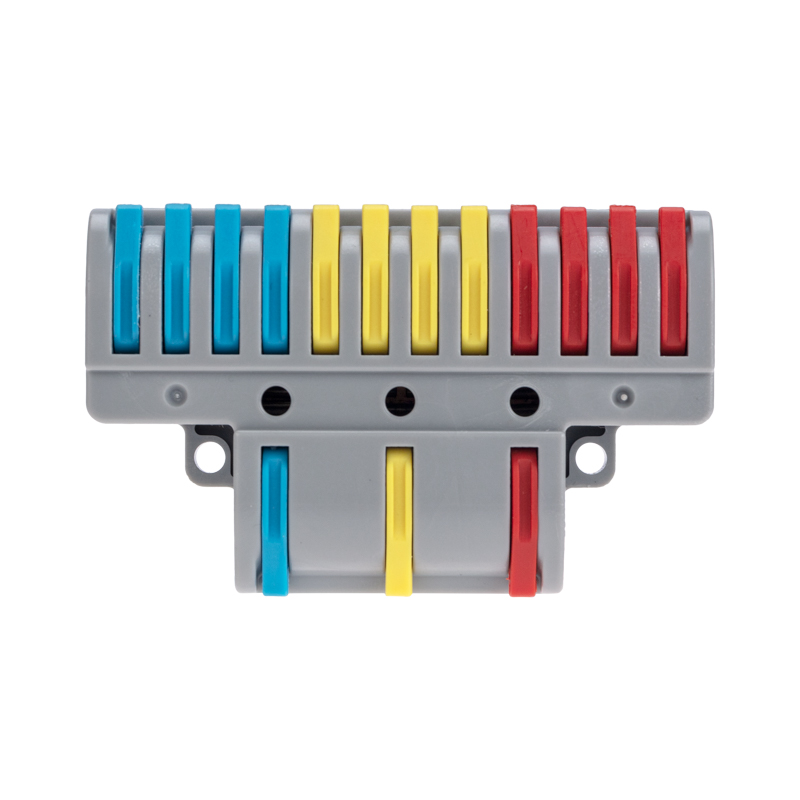

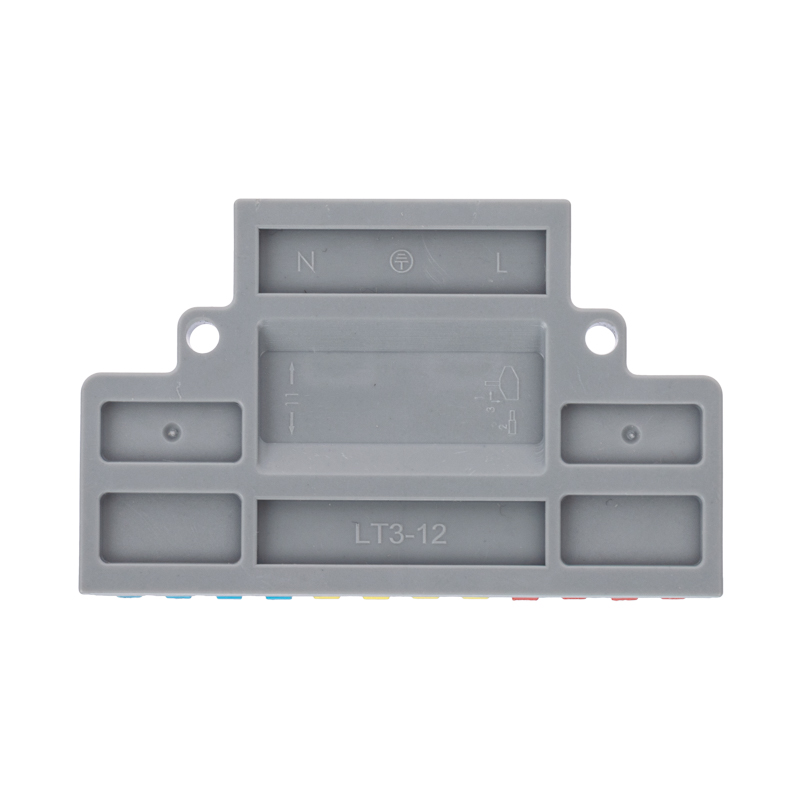

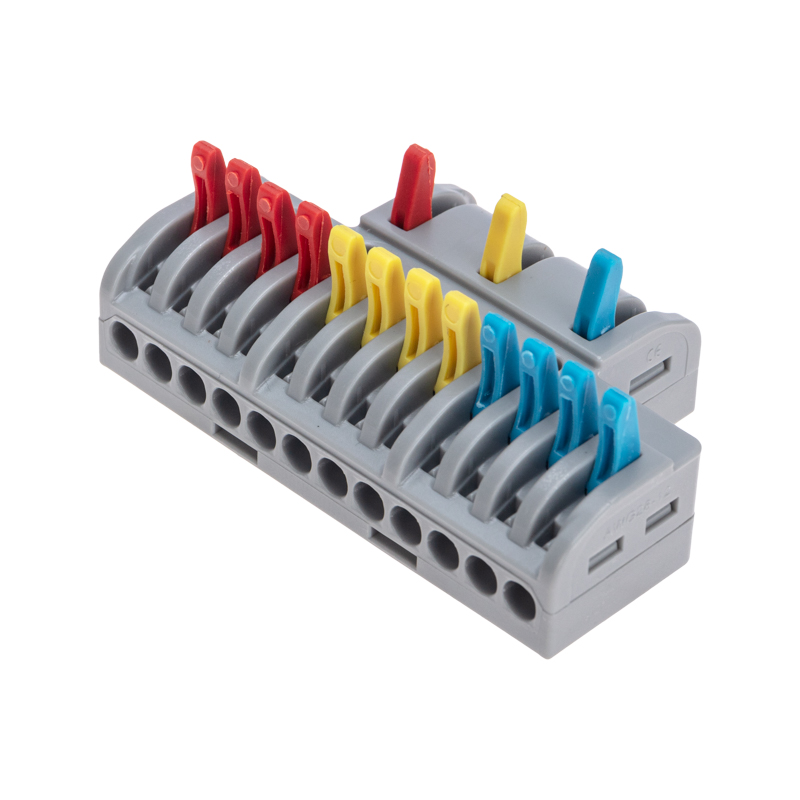

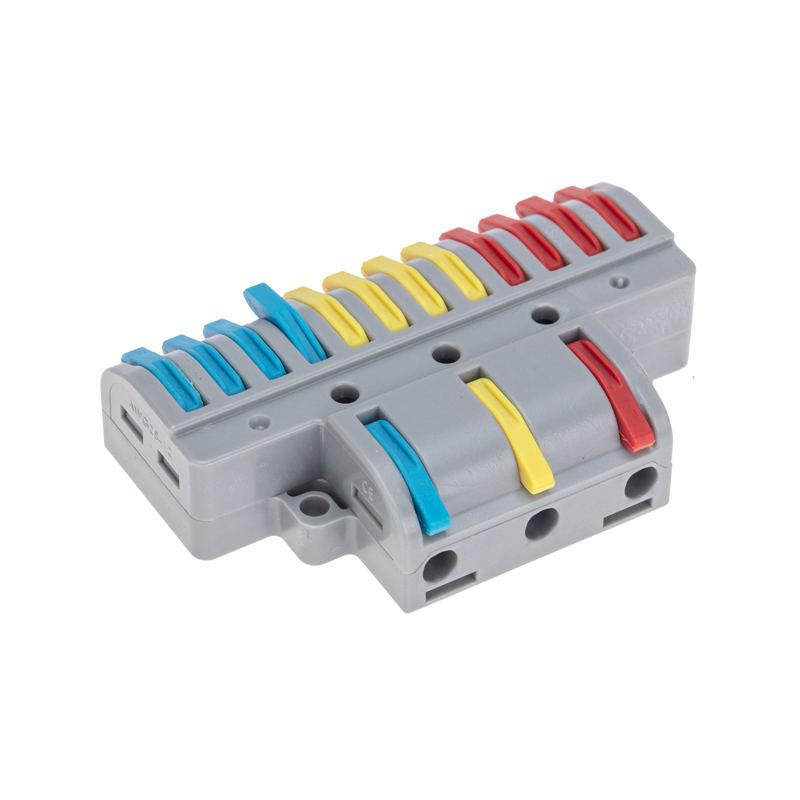

Клемма СМК 3х4 проходная разветвительная 3 полюса, с монтажной площадкой (1 ввод, 4 вывода на полюс) (10 шт/уп) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000446
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток32 А
Номин напряжение450 В
Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечником0.1–3 мм кв.
Номин поперечное сечение0.14–4 мм кв.
Подходит для жёсткого кабеляДа
Подходит для многожильных кабелейДа
С рычагомДа
ЦветСветло-серый
Описание и назначение
Многоразовые проходные разветвительные клеммы REXANT предназначены для соединения медных одножильных и многожильных зачищенных проводников. Состоит из 3 изолированных полюсов. Применяется для разделения 3-х жильного проводов на 4 направления.
Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта. Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра.
Для удобства использования разные фазы клеммы имеют уникальную цветовую разметку.
Характеристики:
Материал: Полиамид 66
Количество полюсов: 3
Количество вводов: 15
Материал контактов: луженая медь
Зажим: сталь
Цвет: серый
Напряжение: 450 В
Типы подключаемых проводов: одножильные, многожильные
Ток: для одножильных проводов — 32 А, для многожильных проводов — 24 А
Поддерживаемое сечение: 2x0.14-4 мм² (одножильный провод), 2x0.2-2,5 мм² (многожильный провод)
Рабочая температура: –40...+85 °C
Длина зачистки изоляции: 10 мм
