REXANT

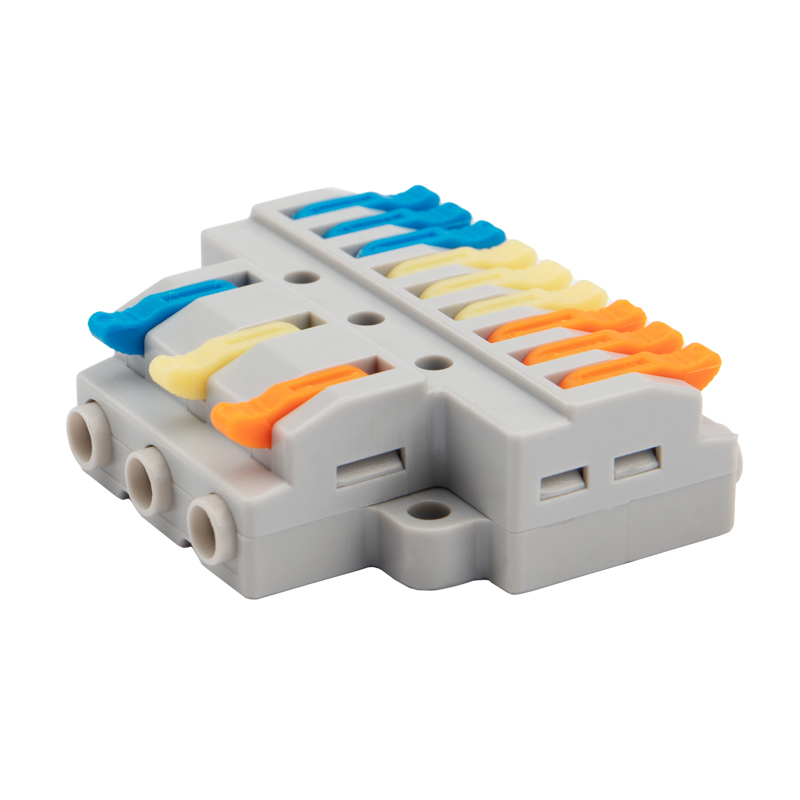

Клемма СМК 3х3 проходная разветвительная 3 полюса, с монтажной площадкой (1 ввод, 3 вывода на полюс), (4 шт/уп) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000446
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток32 А
Номин напряжение450–450 В
Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечником0.1–3 мм кв.
Номин поперечное сечение4–4 мм кв.
Подходит для жёсткого кабеляДа
Подходит для многожильных кабелейДа
С рычагомДа
ЦветСветло-серый
Описание и назначение
Многоразовые соединительные клеммы REXANT предназначены для соединения медных одножильных и многожильных зачищенных проводников тонкого сечения.
Контакт осуществляется путем зажима проводника пластиной.
Конструкция предотвращает случайное размыкание контакта.
Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра.
Технические характеристики:
Номинальное поперечное сечение: 4 мм²
Номинальная присоединительная способность многожильного провода: 0,08-4 мм²
Номинальный ток: 32 А
Номинальное рабочее напряжение: 600 В
Тип соединения: фиксатор/защелка
Количество вводов: 12
Степень пылевлагозащиты: IP20

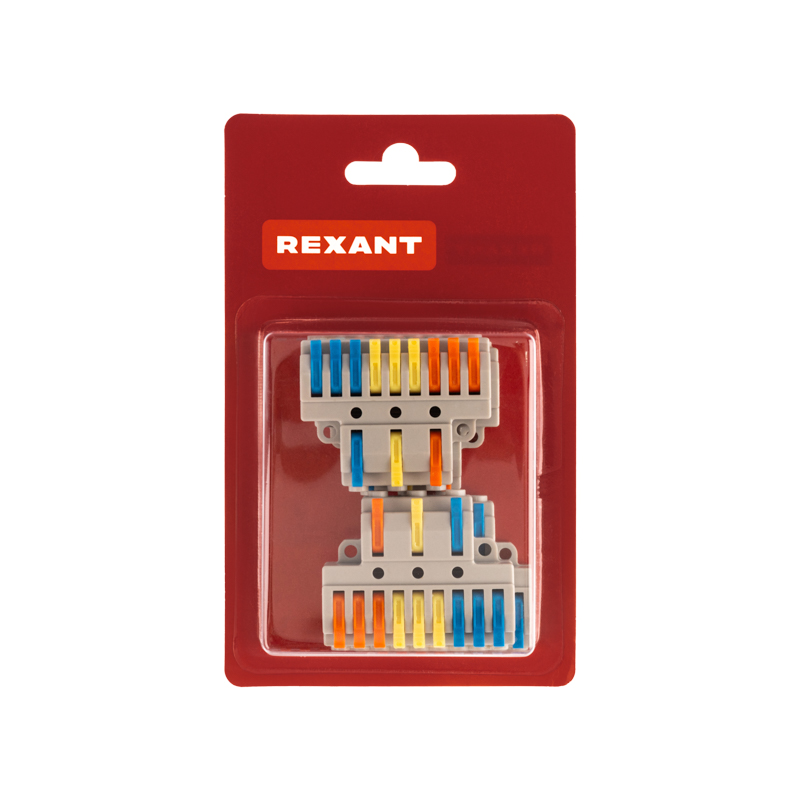

Количество в упаковке: 4 шт.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -40–85 |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
Электрические и световые параметры 5
| Номин токEF000001 | 32 А |
|---|---|
| Номин напряжениеEF000002 | 450–450 В |
| Количество полюсовEF001391 | 3 |
| Номин. ток (многожильный провод)данные поставщика | 24 А |
| Номин. ток (одножильный провод)данные поставщика | 32 А |
Материалы и конструкция 5
| ЦветEF000007 | Светло-серый |
|---|---|
| Количество подключаемых проводниковEF000584 | 12 |
| МатериалEF002169 | Полиамид 66 |
| Материал контактаEF004019 | Луженая медь |
| Подходит для многожильных кабелейEF005821 | Да |
Монтаж и подключение 2
| С контактной пастойданные поставщика | false |
|---|---|
| С контактной пастойданные поставщика | false |
Классификация и назначение 2
| Применениеданные поставщика | Соединение проводников |
|---|---|
| Серияданные поставщика | Проходная |
Прочие характеристики 4
| Подходит для жёсткого кабеляEF002916 | Да |
|---|---|
| Количество вводовEF003593 | 12 |
| Подходит для гибкого кабеляEF005852 | Нет |
| С рычагомEF006585 | Да |
Размеры и упаковка
Изделие
| Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечникомEF003460 | 0.1–3 мм кв. |
|---|---|
| Номин поперечное сечениеEF005124 | 4–4 мм кв. |
| Длина зачистки изоляцииданные поставщика | 11 мм |
| Поперечное сечение (многожильный провод)данные поставщика | 0.08 - 2.5 мм² |
| Поперечное сечение (одножильный провод)данные поставщика | 0.2 - 4 мм² |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка упак (1 упак) | 1 упак | 21.2 × 12.3 × 2.8 см | 0.08 | 0.001 | |
| Групповая упаковка спец упаковка кор (10 упак) | 10 шт. | ширина 0.104, высота 0.158 неполные | 0.999 | 0.004 | |
| Групповая упаковка спец упаковка кор (200 упак) | 200 упак | 46.7 × 40.3 × 27.7 см | 17.015 | 0.052 |
-
Базовая единица спец упаковка упак (1 упак)
- В упаковке
- 1 упак
- Габариты
- 21.2 × 12.3 × 2.8 см
- Вес, кг
- 0.08
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (10 упак)
- В упаковке
- 10 шт.
- Габариты
- ширина 0.104, высота 0.158 неполные
- Вес, кг
- 0.999
- Объём, м³
- 0.004
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (200 упак)
- В упаковке
- 200 упак
- Габариты
- 46.7 × 40.3 × 27.7 см
- Вес, кг
- 17.015
- Объём, м³
- 0.052
- EAN / GTIN
